5

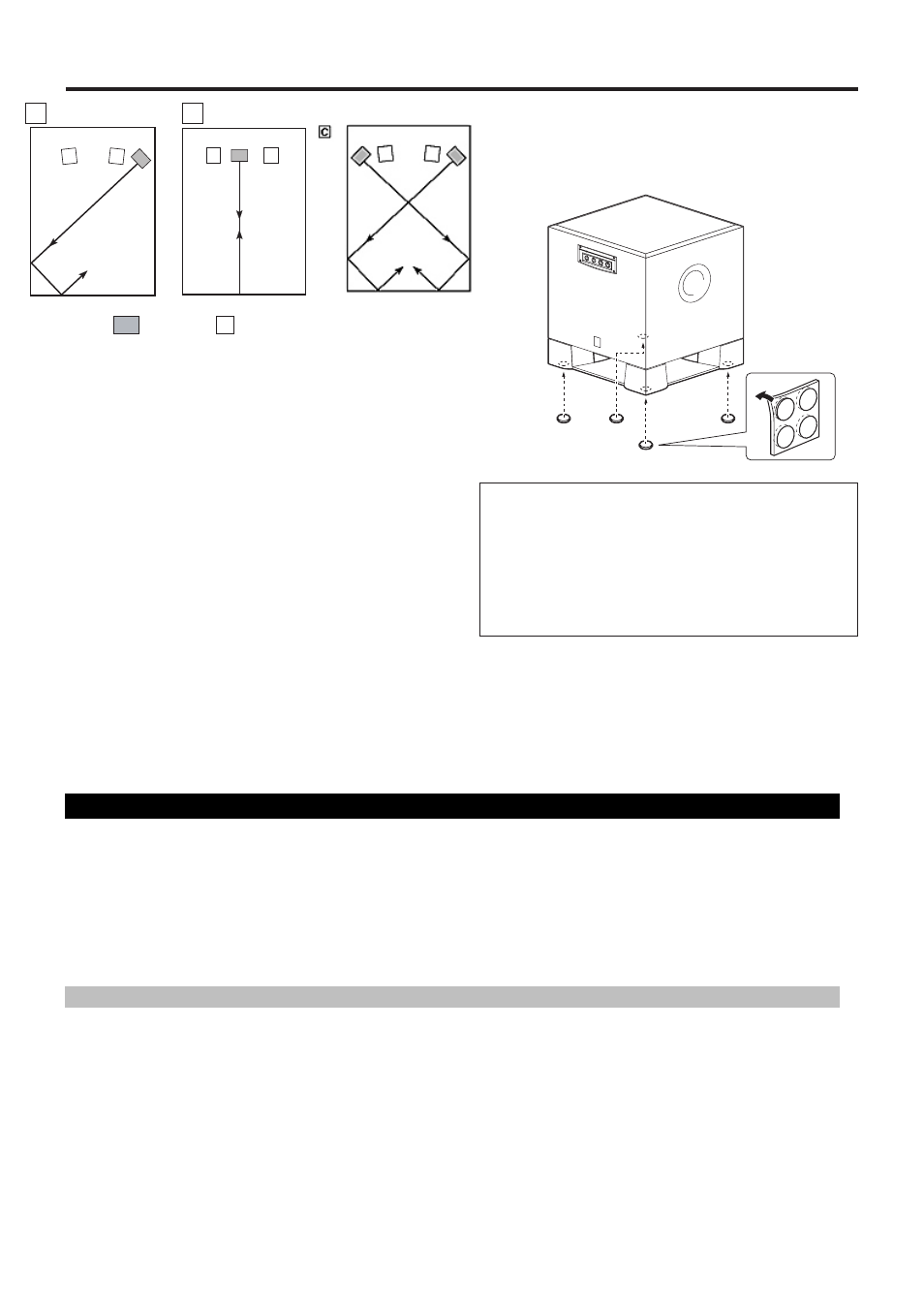

Размещение
Использование противоскользящих подкладок
Установите в четырёх углах нижней части сабвуфера
противоскользящие подкладки для предотвращения пе-
ремещения громкоговорителя из-за вибрации и т.д.
( :Сабвуфер : Основной громкоговоритель)
B
A
Сабвуфер рекомендуется установить рядом с правым
или левым основным громкоговорителем (см. рис. А).
Также возможно размещение, показанное на рис. В, од-
нако, если сабвуфер установлен прямо напротив стены,
низкочастотный сигнал может затухать при взаимном
поглощении прямого и отражённого от стены сигнала.
Для предотвращения этого направьте сабвуфер под уг-
лом, как показано на рис. А.
Примечание
Может возникнуть ситуация, в которой Вы не сможете
получить полноценного басового звучания сабвуфера,
находясь в центре помещения. Причина этого – эффект
«стоячих волн», возникающих между двумя параллель-
ными стенами, в результате чего пропадает низкочас-
тотный сигнал. В этом случае направьте сабвуфер под
углом к стене. Также может понадобиться «нарушить»
параллельность поверхностей, установив вдоль стены
книжные полки и т.п.
Примечания
\ У некоторых усилителей имеются выходные линейные разъёмы PRE OUT. При подключении сабвуфера к этим
разъёмам убедитесь, что усилитель снабжён двумя наборами разъёмов PRE OUT. Если на усилителе имеется толь-
ко одна пара разъёмов PRE OUT, не подключайте к ним сабвуфер.
\ При подключении к монофоническому линейному выходу усилителя, подключите его к разъёму L/MONO INPUT2.
Z
Z
Z
Z
Z
Об этом руководстве
• Данное руководство отпечатано до выхода изде-
лия. Конструкция и характеристики конкретного
образца могут отличаться вследствие внесения из-
менений.
• Некоторые иллюстрации и обозначения комплекта,
описываемого в данном руководстве, могут отли-
чаться от названий, приведённых на упаковке и т.д.
ПОДКЛЮЧЕНИЯ
Внимание: Сетевой штекер сабвуфера и прочих аудио/видеокомпонентов следует подключать лишь после того,
как правильно выполнены все остальные подключения.
Выберите вариант подключений [1], если Ваш усилитель оборудован разъемами линейного выхода.
Выберите вариант подключений [2], если Ваш усилитель не оборудован разъемами линейного выхода.
• При подключении сабвуфера к другим устройствам убедитесь в том, что подключения сделаны соответствующим
образом, а именно: левый разъем (L) - к левому; правый (R) - к правому; "+" к "+", а "-" к "-".
[1] Подключение к линейному выходу усилителя
При подключении к усилителю или ресиверу соедините выходные разъемы LOW PASS (или SUBWOOFER) на
задней панели усилителя к левому входу L/MONO INPUT 2 сабвуфера.
§ При подключении сабвуфера к разъемам SPLIT SUBWOOFER на усилителе убедитесь, что соединяете вход
L/MONO INPUT 2 с выходом L, а вход R/INPUT 2 с выходом R в разъеме SPLIT SUBWOOFER.
§ При подключении к линейному выходу усилителя не подключайте другие громкоговорители к разъемам
OUTPUT на сабвуфере, иначе они не будут воспроизводить звук.
