ПРЕДУПРЕЖДЕНИЕ:
· Каждый громкоговоритель весит 2.2 кг. Не закрепляйте их на легких стеновых панелях (например,
фанере и т.п.) так это может привести к падению и повреждению колонок, а также получению
травмы.
· Не крепите колонки к стенам гвоздями, при помощи клея и других непрочных материалов. При
долговременной эксплуатации и вибрациях они могут упасть.
Во избежание повреждения кабелей, надежно закрепляйте их к стенам.
Подключение к вашему усилителю
ПЕРЕД ВЫПОЛНЕНИЕМ СОЕДИНЕНИЙ УБЕДИТЕСЬ В ТОМ, ЧТО УСИЛИТЕЛЬ
ОТКЛЮЧЕН ОТ СЕТИ.
5 ПОДКЛЮЧЕНИЯ

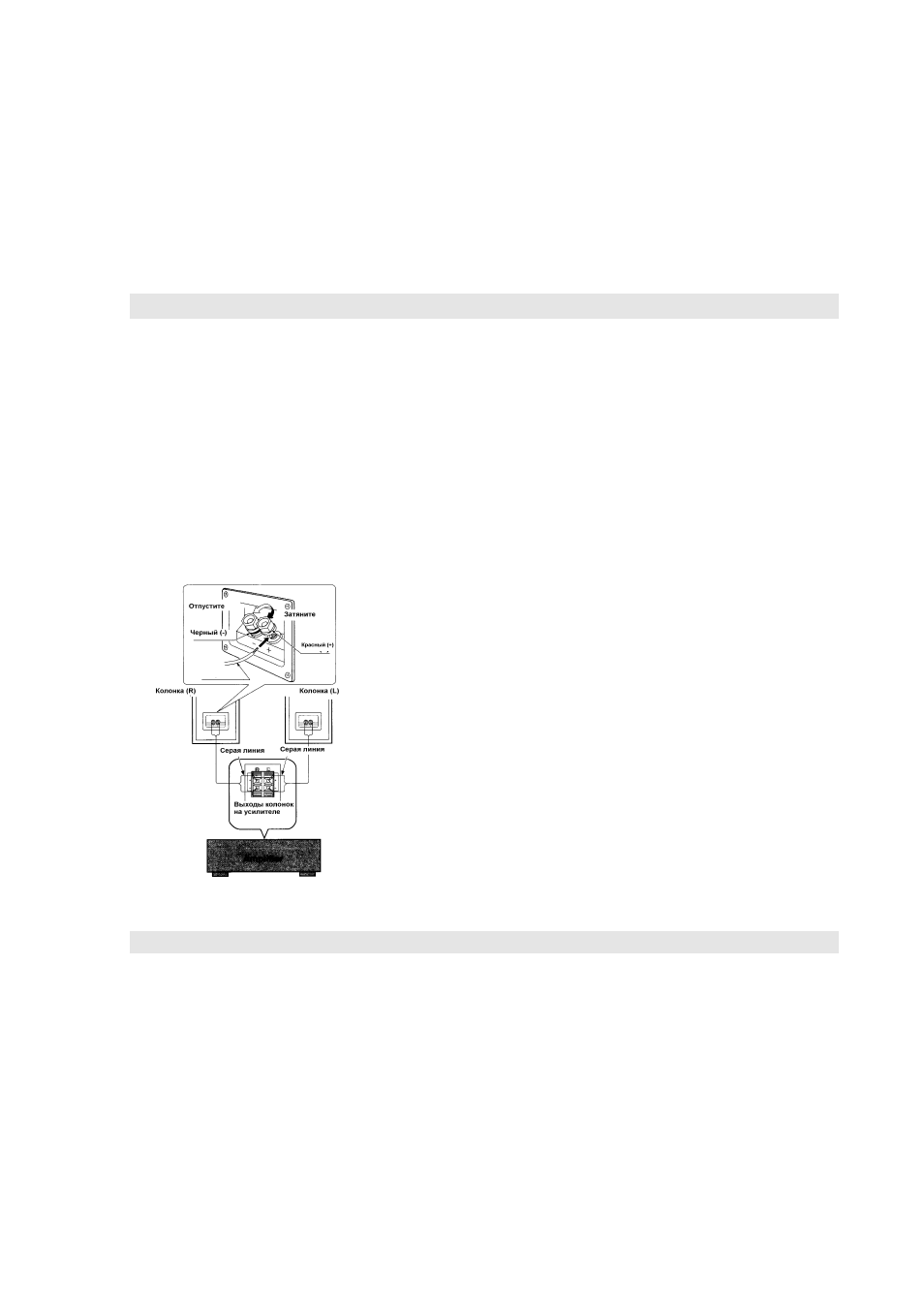

· Подсоедините входные винтовые разъемы на задней панели громкоговорителей к выходным
терминалам вашего усилителя при помощи прилагаемых в комплектации кабелей.
· Одна сторона кабеля помечена серой линией. Соедините разъемы (+) на усилителе и
громкоговорителях используя данную помеченную сторону кабеля. Соедините разъемы (-) на
усилителе и громкоговорителях используя не помеченную сторону кабеля.
· Подключите один громкоговоритель к левому разъему (помечен L) вашего усилителя, а другой
громкоговоритель к правому разъему (помечен R), соблюдая правильную полярность. Если вы
перепутаете полярность, звук будет неестественным и при басы будут воспроизводится не в полном
диапазоне.
Процедура:
5. Нажмите язычок разъема вниз.
6. Вставьте зачищенный конец провода (около 10 мм) в разъем.
7. Прижмите провод, подняв язычок вверх.
8. Проверьте надежность крепления, слегка потянув провод.
Не позволяйте проводам касаться друг друга.
Примечание
Во избежание повреждения громкоговорителей и усилителя оголенные
концы проводов не должны соприкасаться с друг другом.
СХЕМЫ УСТАНОВКИ ГРОМКОГОВОРИТЕЛЕЙ СМОТРИТЕ В ОРИГИНАЛЬНОЙ ИНСТРУКЦИИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип
Двухполосная система из 2 динамиков и магнитной
защитой
Динамик
10-см широкополосный головка конусного типа
2.2 –см пищалка
Номинальная входная мощность
50 Вт
Максимальная входная мощность
150 Вт
Сопротивление
6 Ом
Частотный диапазон
80 Гц –30 кГц
Чувствительность
90 дБ
Частота кроссовера 5 кГц
Габариты (ШхВхГ), мм
Масса
150 х 265 х 156.3 мм
2,2 кг
