Yamaha YST-SW015 - Инструкция (Страница 8)

8

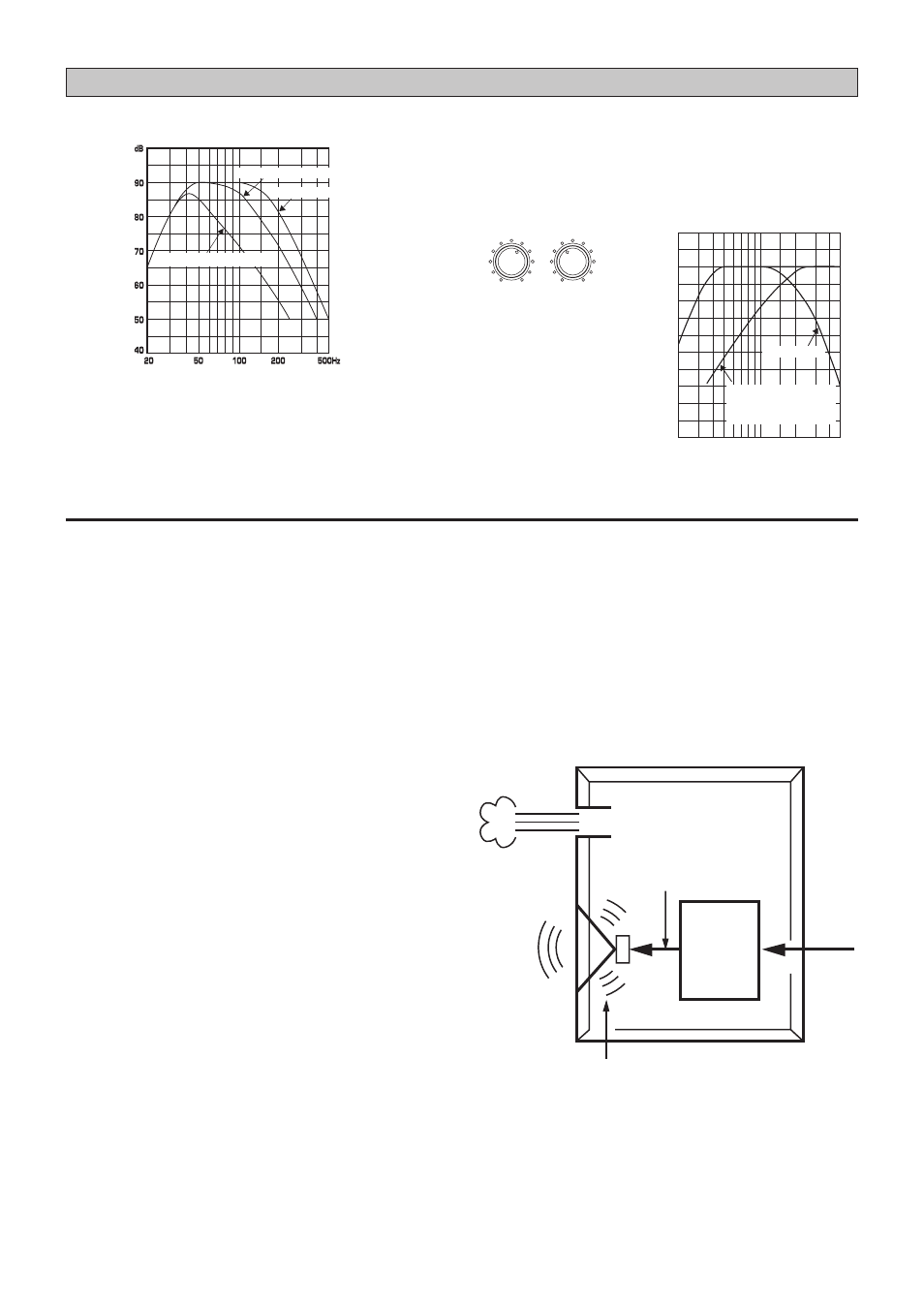

Частотные характеристики
Частотные характеристики сабвуфера
100
Частота среза 100 Гц
Частота среза 150 Гц
Частота среза 50 Гц
Ниже приведены оптимальные настройки каждого орга-
на управления и частотная характеристика сабвуфера в
сочетании с типовыми основными громкоговорителями.
Пример: сабвуфер в сочетании с 2-полос-
ными акустическими системами, с
диффузорами 8 или 10 см
PHASE – установлено положение REV
B.A.S.S. – положение MOVIE
HIGH CUT 50–150Hz VOLUME 0–10
20 50 100 200 500Hz
40
50
60
70
80
90
100 dB
YST-SW005 YST-SW015
Характеристика
основных громко-
говорителей
Усовершенствованная активная сервотетехнология
(Advanced YAMAHA Active Servo Technology)
Новая активная сервотехнология – Advanced YAMAHA
Active Servo Technology – основана на применении схемы
усовершенствованного преобразования отрицательного
импеданса (ANIC), позволяющей стандартному преобра-
зователю отрицательного импеданса динамически изме-
нять параметры для получения оптимального значения,
соответствующего изменяющемуся сопротивлению
громкоговорителя. С помощью данной схемы технология
Advanced YAMAHA Active Servo Technology может обеспе-
чить более стабильные характеристики и улучшить по-
казатель звукового давления по сравнению с технологи-
ей Active Servo Technology, результатом чего является бо-
лее естественное и динамичное воспроизведение низ-
ких частот.
Низкочастотный
сигнал высокой
амплитуды
Корпус
Порт
Низкочастотный
громкоговоритель
(резонатор Гельмгольца)
Усилитель
с активной
серво-
обработкой
Сигналы
Сигналы низкой амплитуды
Привод сотрицательным
импедансом
Теория активной сервотехнологии (Active Servo
Technology) базируется на двух основных принципах –
резонаторе Гельмгольца и усилителе с приводом и отри-
цательным импедансом. Акустические системы, реали-
зующие эти принципы, воспроизводят низкие частоты
посредством «воздушного низкочастотника» - порта или
отверстия в корпусе громкоговорителя. Это отверстие
используется вместо низкочастотной головки в типовых
разрабатываемых акустических системах, где оно вы-
полняет те же функции. Так, волны низкой амплитуды
внутри корпуса громкоговорителя могут, согласно резо-
нансной теории Гельмгольца, излучаться из этого отвер-
стия как волны большой амплитуды в том случае, если
конструкция такова, что размер отверстия и объем акус-
тической системы находятся в определенной пропорции.
Кроме того, чтобы выполнить это условие, амплитуды
колебаний внутри корпуса должны быть определенной и
достаточной мощности, поскольку они должны преодо-
леть сопротивление, оказываемое воздухом, находя-
щимся внутри.
Таким образом, эта проблема решается путем использо-
вания конструкции, в которой усилитель вырабатывает
определенные сигналы. Если бы сопротивление звуко-
вой катушки можно было уменьшить до “0”, то переме-
щение диффузора динамика стало бы линейным по от-
ношению к амплитуде сигнала. Для этого используется
специальный усилитель с сервоприводом и отрицатель-
ным импедансом, позволяющий компенсировать выход-
ной импеданс усилителя. Используя задающую схему с
отрицательным импедансом, усилитель способен созда-
вать строго определенные, хорошо демпфированные
сигналы низкой амплитуды и частоты. Именно эти волны
затем излучаются из отверстия громкоговорителя как
высокоамплитудный звук. Поэтому такая система, ис-
пользующая оконечный усилитель с приводом и отрица-
тельным импедансом и корпус акустической системы с
резонатором Гельмгольца может воспроизводить широ-
кий диапазон частот звука с поразительным качеством
и минимальными искажениями.
Особенности, описанные выше и объединенные вместе,
составляют основу структуры активной сервотехнологии.
