Yamaha RX-V371 - Инструкция (Страница 6)

Ru
6
ВВЕДЕНИЕ
Названия компонентов и их функции

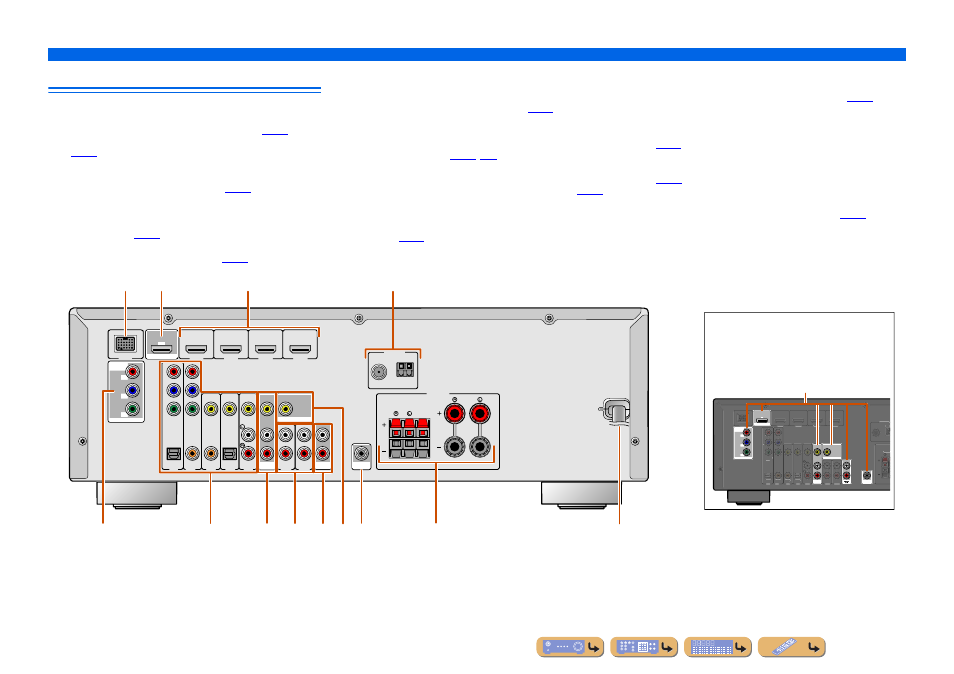

Задняя панель
a Гнездо DOCK
Для подключения дополнительной универсальной док-
станции Yamaha для iPod (например, YDS-12) (
☞c. 35 ) или
беспроводного Bluetooth-приемника аудиосигнала (YBA-10)
(
☞c. 37 ).
b Гнездо HDMI OUT
Для подключения HDMI-совместимого телевизора для
вывода на него аудио/видеосигналов (
☞c. 13 ).
c Гнезда HDMI1-4
Для подключения внешних компонентов, оснащенных
HDMI-совместимыми выходами для приема от них аудио/
видеосигналов (
☞c. 15 ).
d Гнезда ANTENNA
Для подключения AM и FM-антенн (
☞c. 20 ).
e Гнезда COMPONENT VIDEO
Для подключения телевизоров, совместимых
с компонентными видеосигналами, для вывода
видеосигнала с помощью трех кабелей (
☞c. 13 ).
f Гнезда AV1-5
Для подключения к внешним устройствам, оснащенным
аудио/видеовыходами, чтобы этот аппарат мог принимать
аудио/видеосигналы (
☞c. 16 , c. 17 ).
g Гнезда AV OUT
Для вывода аудио/видеосигналов, полученных в случае
выбора аналоговых входов (AV3-5 или AUDIO1-2) (
☞c. 19 ).
h Гнезда AUDIO1-2
Для подключения к внешним компонентам, оснащенным
аналоговыми аудиовыходами, для подачи звука на данный
аппарат (
☞c. 18 ).
i Гнездо MONITOR OUT
Для подключения телевизора, способного принимать
видеосигнал, и вывода на него видеосигналов (
☞c. 14 ).
j Гнезда AUDIO OUT
Для вывода аудиосигналов, полученных в случае выбора
таких аналоговых входов, как гнезда AV5 или AUDIO1-2
(
☞c. 19 ).
k Гнездо SUBWOOFER
Для подключения сабвуфера со встроенным усилителем
(
☞c. 11 ).
l Разъемы SPEAKER
Для подключения фронтальных колонок, центральной
колонки и колонок окружающего звучания (
☞c. 11 ).
m Шнур питания
Для подключения данного аппарата к настенной розетке
переменного тока.
ANTENNA
FM GND AM
COMPONENT
VIDEO
P R
P B
Y
OPTICAL
( TV ) AV 1 AV 2 AV 3 AV 4 AV 5 AUDIO 1 AUDIO 2
COAXIAL
(CD)
COAXIAL OPTICAL
VIDEO
CENTER SURROUND
HDMI 1
(BD/DVD)
HDMI 2 HDMI 3 HDMI 4
FRONT
COMPONENT VIDEO
MONITOR OUT
P R
P B
Y
HDMI OUT
MONITOR OUT
AV OUT SUBWOOFER AUDIO OUT
COMPONENT VIDEO
MONITOR OUT
PR
PB
Y
HDMI OUT
MONITOR OUT
AV OUT SUBWOOFER
ANTENNA FM GND
COMPONENT VIDEO
PR
PB
Y
OPTICAL ( TV ) AV 1 AV 2 AV 3 AV 4 AV 5 AUDIO 1 AUDIO 2 COAXIAL (CD) COAXIAL OPTICAL
VIDEO
SURROU
HDMI 1 (BD/DVD) HDMI 2 HDMI 3 HDMI 4 DOCK
DOCK
SPEAKERS
a c
f g k h j l
d
e i
b
m
ARC
ARC
Выбор входных и выходных гнезд
Область вокруг выходных аудио/видеогнезд
обозначена белым цветом, чтобы
предотвратить ошибочное подключение.
Используйте эти гнезда для вывода аудио/
видеосигналов на телевизор или другие
внешние компоненты.
Выходные гнезда
