Соединения
27
Ru

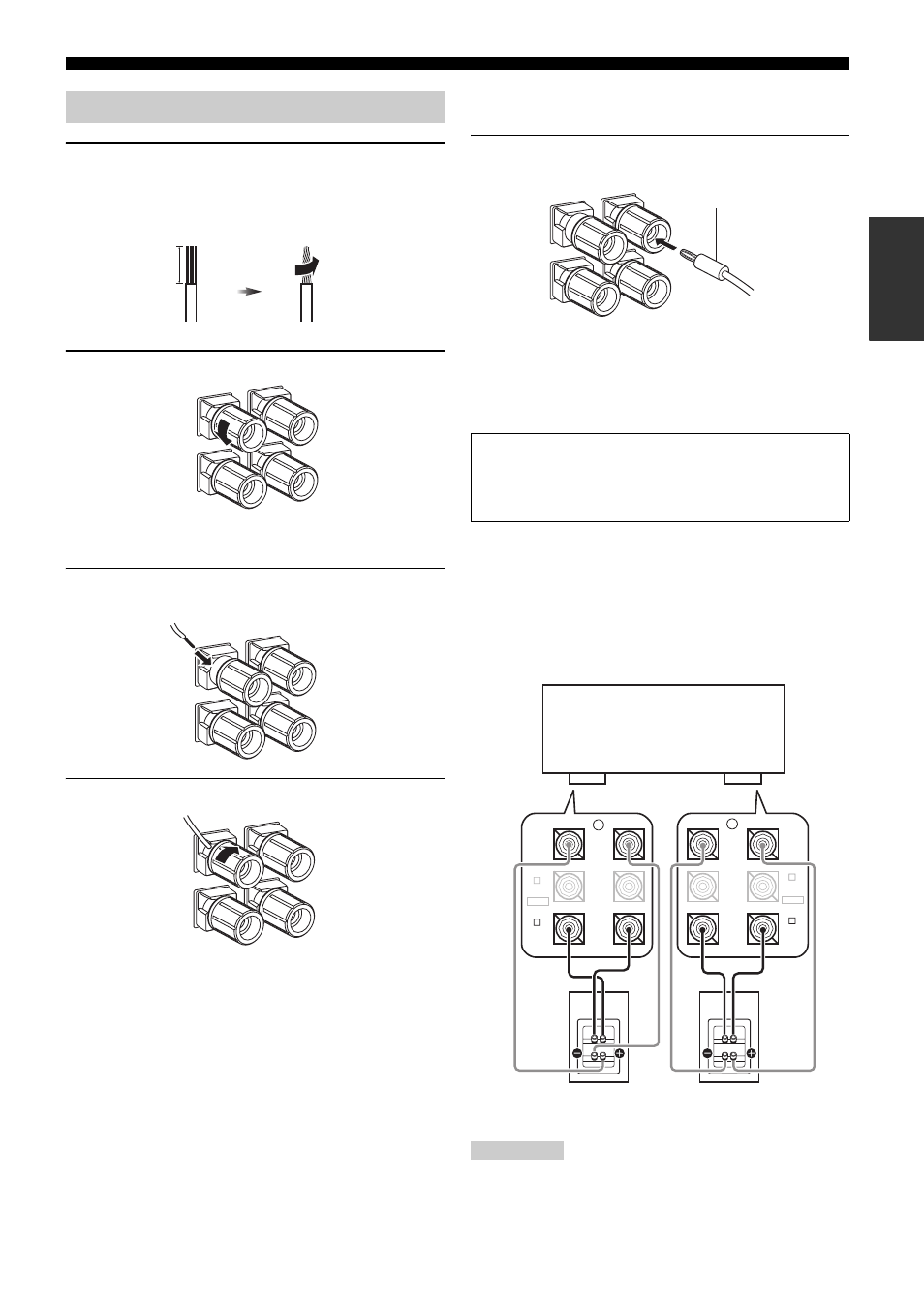

Подготовка
1
Удалите примерно 10 мм изоляционного слоя на
конце каждого провода колонки и затем
скрутите оголенные провода во избежание
короткого замыкания.
2
Освободите головку.
3
Вставьте открытый провод в промежуток с
внутренней стороны каждого терминала.
4
Закрутите головку для закрепления провода.
■ Подключение бананового штекера
(Только модель для Китая и общая модель)
Закрутите головку и затем вставьте соединитель
бананового штекера в конец соответствующего терминала.
■ Использование соединений двухканального
усиления
Данный аппарат позволяет выполнить соединения
двухканального усиления к одной акустической системе.
Убедитесь, что колонки поддерживают двухканальное усиление.
Для выполнения соединений двухканального усиления,
используйте терминалы FRONT A и SUR.BACK/BI-AMP
как показано ниже. Для запуска соединения
двухканального усиления, установите “BI-AMP” на “ON”
в “Дополнительные настройки” (смотрите стр. 120).
При выполнении обычного соединения, убедитесь, что замыкающие
бруски установлены в терминалы колонок соответствующим
образом. Подробнее, смотрите инструкцию к колонкам.
Подключение кабеля колонки
10 мм
Красная полоса: положительный (+)
Белая полоса: отрицательный (–)
Предупреждение
Удалите замыкающие бруски или мостики колонок для
разделения кроссоверов LPF (фильтр низких частот) и
HPF (фильтр высоких частот).
Примечание
Красная полоса: положительный (+)
Белая полоса: отрицательный (–)
банановый штекер
+
R
+
L
(SINGLE)
SUR. BACK/
BI-AMP
FRONT B/
ZONE
FRONT B/
FRONT A
EXTRA SP
A
B
SUR. BACK/
BI-AMP
FRONT B/
ZONE
FRONT A
EXTRA SP
A
B
Данный аппарат
Левая
Правая
Фронтальные колонки
