Инструкция по эксплуатации Prology DVS-1120
Страница 26
25

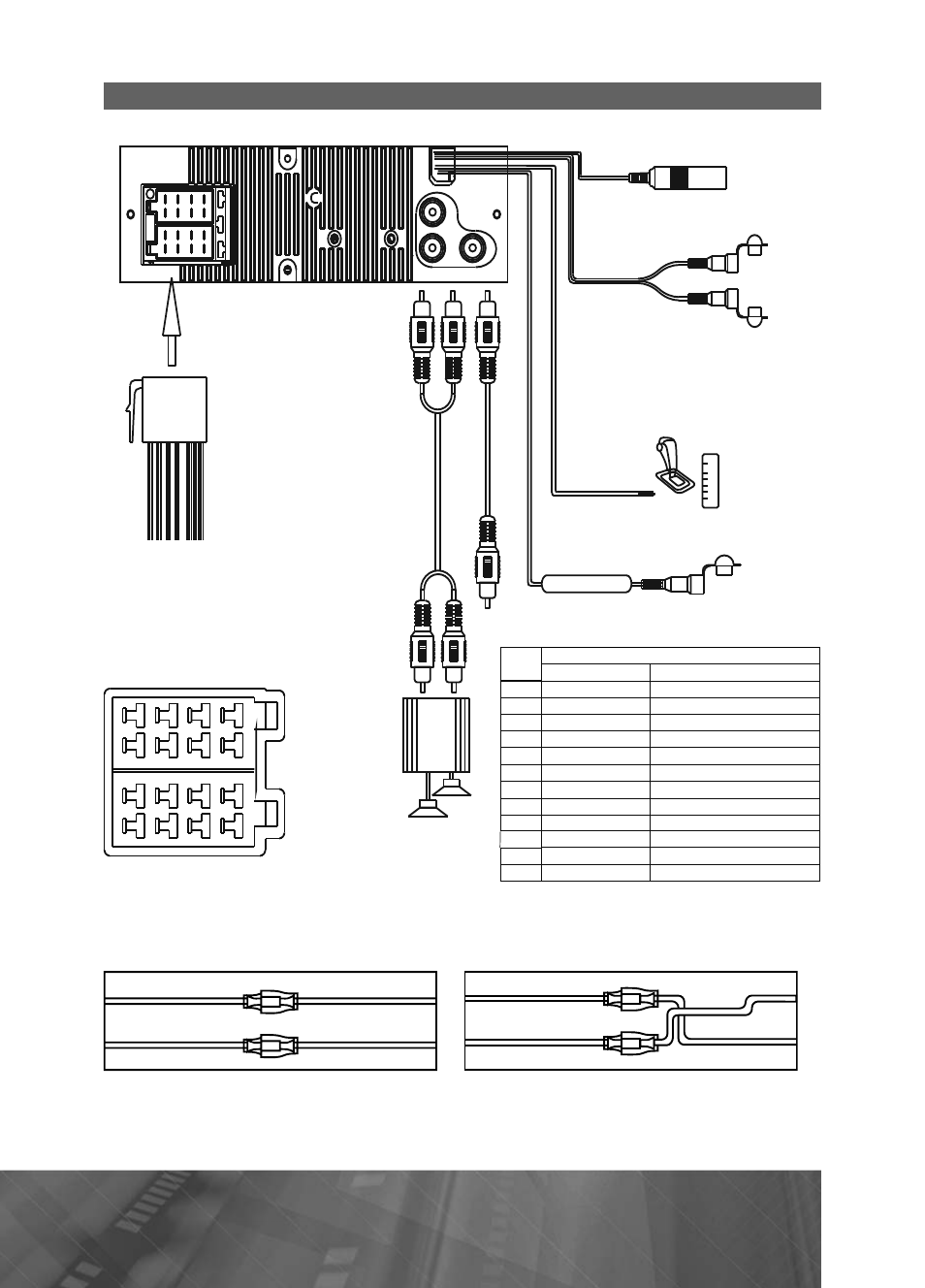

Схема подключения проводов устройства
В случае сброса настроек устройства после выключения зажигания поменяйте
местами подключение желтого и красного провода, как показано на рисунке:
Желтый
Красный
Желтый
Красный
Красный
Красный
Желтый
Желтый
SUB-W OUT
REAR
L
R
P
R
N
D
2
L
конт.
Назначение контактов разъема ISO
Цвет провода
Назначение
А4
А5
А7
А8
B1
B2
B3
B4
B5
B6
B7
Красный
Синий
Желтый
Черный
Фиолетовый
Фиолетово-черный
Серый
Серо-черный
Белый
Бело-черный
Зеленый
+12 В при включенном АСС
Выход +12 В на авт.антенну
Масса
+12 В постоянно
Правый задний динамик (+)
Правый задний динамик (-)
Правый передний динамик (+)
Правый передний динамик (-)
Левый передний динамик (+)
Левый передний динамик (-)
Левый задний динамик (+)
B8
Зелено-черный
Левый задний динамик (-)
Разъем для подключения
FM-антенны
Белый
Красный
Включение камеры
заднего обзора (+12В)
Вых
од на сабвуфер
Линейные вых
оды
Расположение контактов
Расположение контактов
разъема ISO:
разъема ISO:
Секция А
Секция В
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
Разъ¸м ISO
Белый
Красный
Линейные выходы
Передние каналы
Тыловые каналы
Оранжевый
AMP
Желтый
Видеовход
VIDEO IN
