Назначение проводов

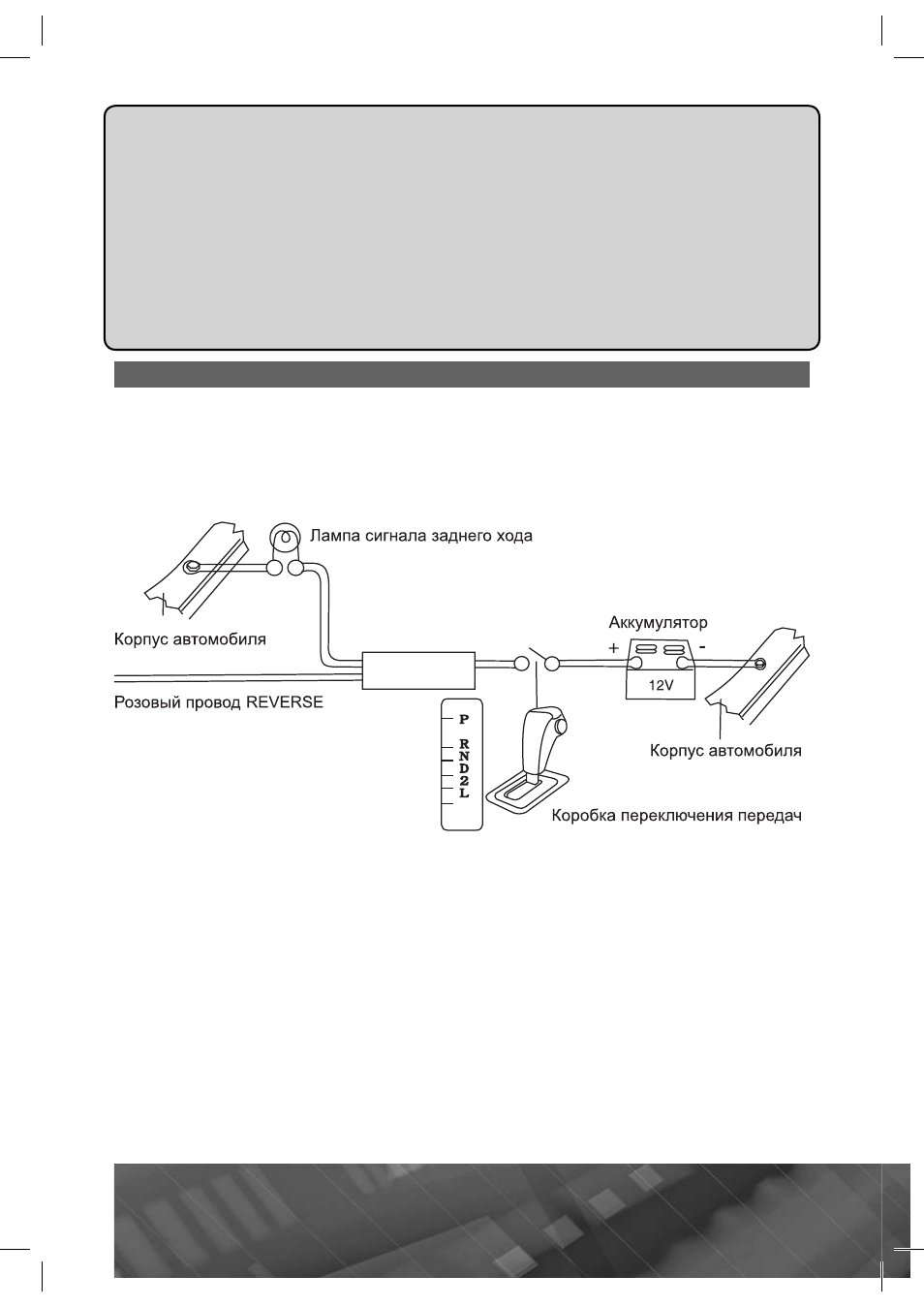

Розовый провод REVERSE
Если к разъему CAMERA IN (стр. 37) подключена камера заднего обзора, то при
включении передачи заднего хода автомобиля режим воспроизведения автома-
тически переключится на обзор с камеры. После выключения передачи заднего
хода устройство автоматически верн¸тся к предыдущему режиму.
Зелено-белый провод PARKING SW
Подключите данный провод к концевому выключателю стояночного тормоза
(в настройках должен быть включен режим
PARKING (стр. 30). При попытке
просмотра видео и изображений во время движения на синем фоне экрана будет
выводиться предупреждающее сообщение до тех пор, пока не будет включен
стояночный тормоз. Пассажиры на заднем сидении могут просматривать
изображение на дополнительном мониторе, подключенном ко входу Video out 1
èëè Video out 2 (стр. 37).
Внимание!
Неверное подключение устройства может привести к его поломке и лишению
права на гарантийное обслуживание.
В данном устройстве используются усилители мощности, подключенные по
мостовой схеме. При подключении динамиков не допускается замыкание
проводов на массу автомобиля, провод +12 В или друг с другом.
Красный провод устройства должен быть подключен к цепи зажигания во
избежание разряда аккумуляторной батареи автомобиля при продолжительной
стоянке.
