ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
Перед подключением к электрической сети.
Установка прибора должна выполняться
квалифицированным специалистом с соблюдением
действующих правил техники безопасности и
установки оборудования.
Проверьте, чтобы указанное на паспортной
табличке напряжение соответствовало напряжению
сети в вашем доме.
Данный прибор должен быть заземлен; используйте
провода (включая заземляющий провод) только
указанных размеров.
Убедитесь, что заземление выполнено правильно.
Изготовитель снимает с себя всякую
ответственность за повреждения предметов или
травмы людей, явившиеся результатом
несоблюдения указанных выше правил.
При подключении к электрической сети используйте
кабель типа HO5RR F в соответствии с приведенной
ниже таблицей:
Прибор должен подключаться к сети через
всеполюсный размыкающий выключатель с
минимальным зазором между разомкнутыми
контактами 3 мм.
Внимание: кабель электропитания должен иметь
достаточную длину для того, чтобы плита могла быть
снята с рабочего стола; при этом кабель должен быть
размещен так, чтобы избежать его повреждения или
перегрева из за соприкосновения с основанием.

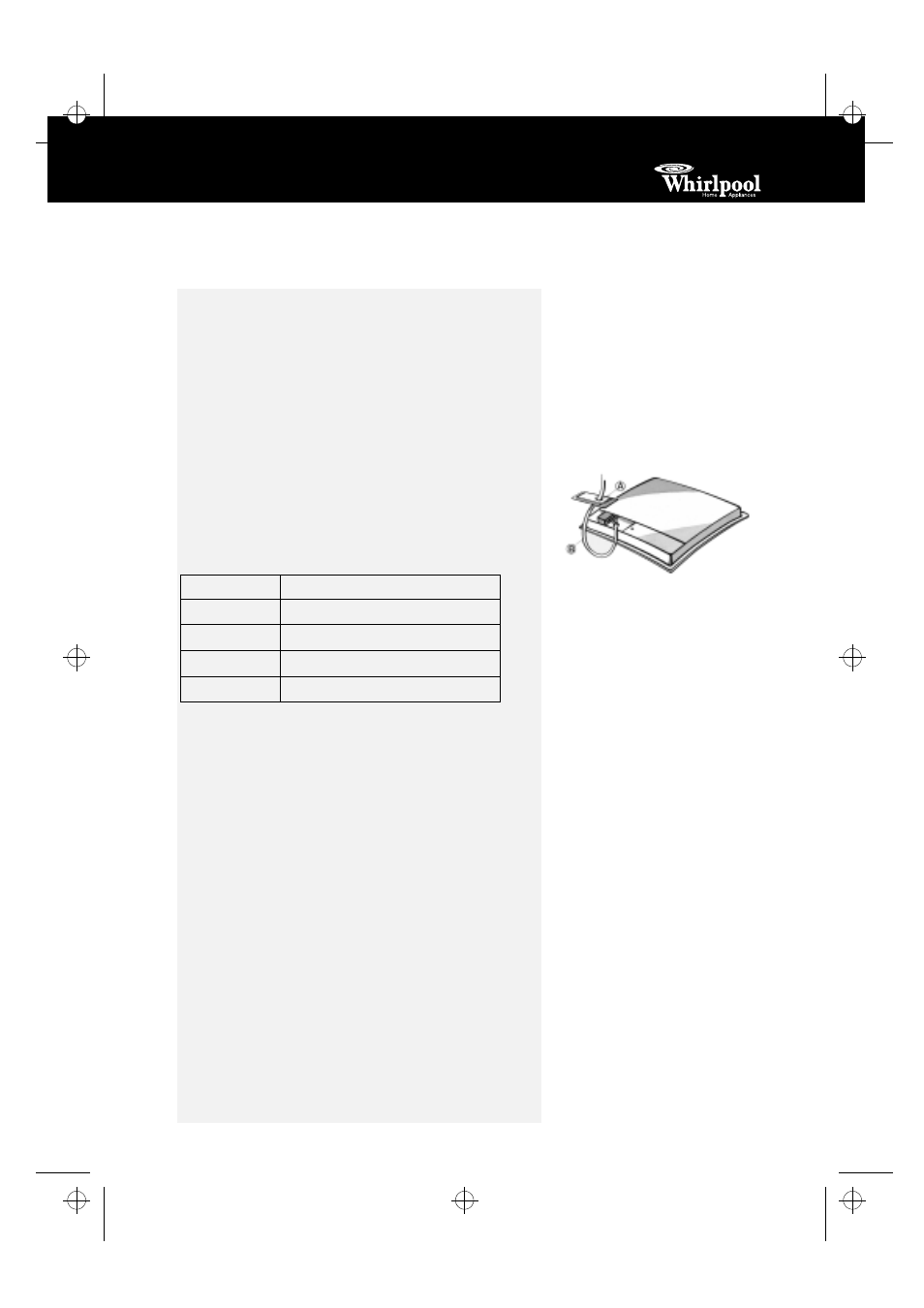

Соединения контактной колодки
Примечание: заземляющий провод (желто зеленый)
должен быть подсоединен к выводу с
соответствующим символом и должен быть длиннее
других проводов.
• Удалите около 70 мм оболочки кабеля
электропитания (B).
• Удалите около 20 мм оболочки проводов. Вставьте
сначала кабель (с максимальным диаметром 14 мм)
в кабельный зажим. Затем подсоедините
проводники к контактной колодке в соответствии с
диаграммой, нанесенной на нижней стороне плиты.
• Закрепите кабель электропитания (B) с помощью
кабельного зажима.
• Установите и закрепите крышку (A).
После первоначального подключения к электросети,
а также при каждом включении/выключении плиты
на экране на несколько секунд будет появляться
символ (например, E 00, E 01, E 02).
Напряжение
Проводники (количество и размер)
230 В
3 X 2,5 мм
2
мин.
230 В 3
4 X 2,5 мм
2
мин.
400 В 2N
4 X 2,5 мм
2
мин.
400 В 3N
5 X 1,5 мм
2
мин.
