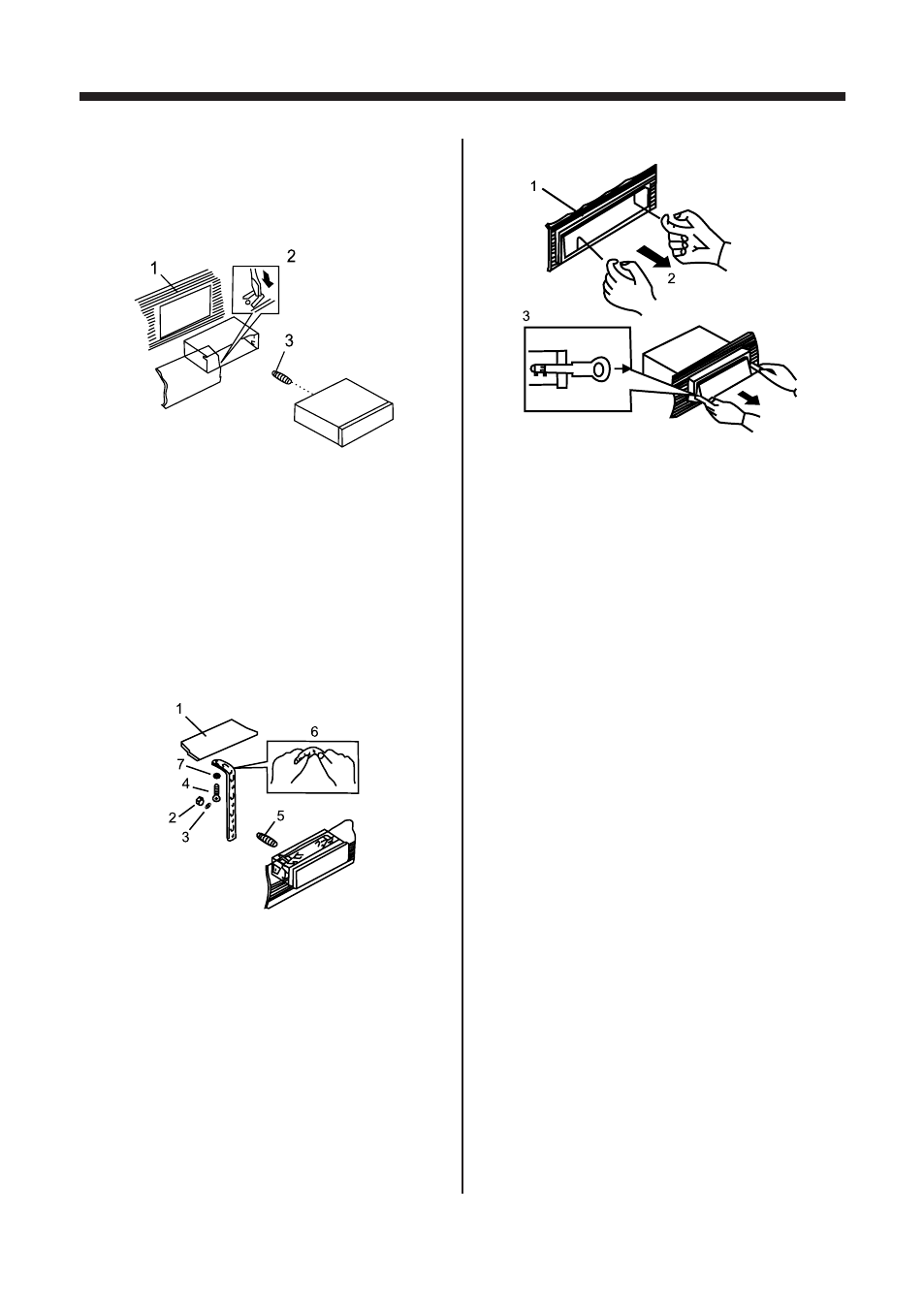

ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ
ПРОИГРЫВАТЕЛЯ
Порядок установки
1. Приборная панель
2. Язычки. Вставьте установочную рамку
в отсек приборной панели и отогните
«язычки» при помощи отвертки. Не все
«язычки» подходят под размер прибор-
ной панели автомобиля, выберите на-
иболее подходящие.
3. Винт
1. Приборная панель
2. Гайка (5 мм)
3. Пружинная шайба
4. Винт (5х25 мм)
5. Винт
6. Металлическая скоба. Закрепите тыло-
вую часть ресивера при помощи метал-
лической скобы. При необходимости
изогните её.
7. Шайба
Порядок извлечения
1. Обрамление
2. Снимите обрамление, отогнув его вер-
хний край и потянув его на себя
3. Вставьте до упора ключи, входящие в
комплект поставки ресивера, в пазы на
боковых поверхностях передней пане-
ли. Извлеките ресивер из рамки, потя-
нув его на себя.
-14-
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ · MCD-797MP
