-10-
­­

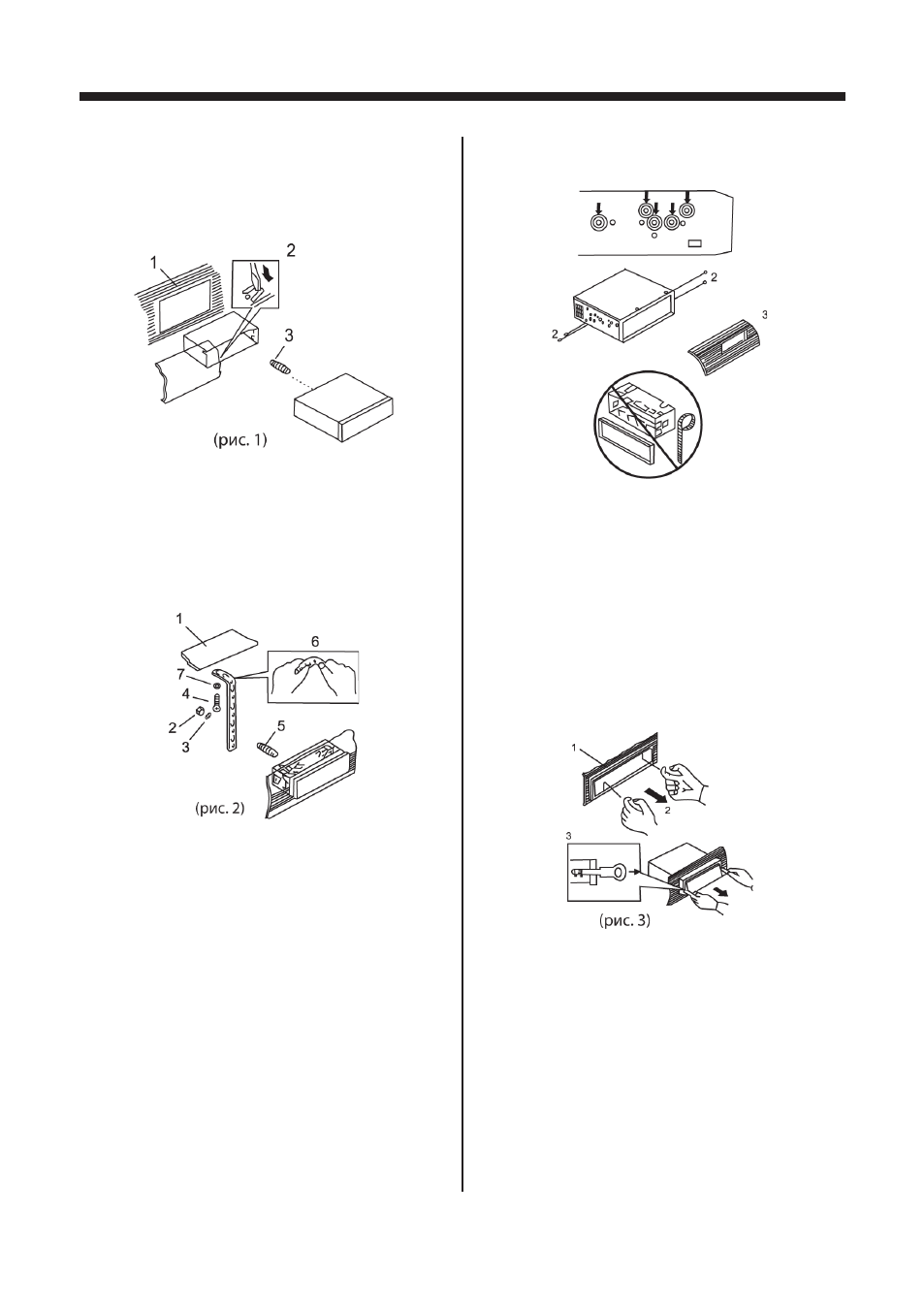

ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ
РЕСИВЕРА
Фронтальный/тыловой монтаж
Фронтальный­монтаж­(Метод­А)
1.­ Приборная­панель
2.­ Установочная­рама.­Вставьте­установоч-
ную­ раму­ (без­ приемника)­ в­ отсек­ при-
борной­ панели­ и­ отогните­ «язычки»­ при­
помощи­отвертки­(см.­рис.1).
3.­ Винт.
1.­ Приборная­панель
2.­ Гайка­(5­мм)
3.­ Пружинная­шайба
4.­ Винт­(5х25­мм)
5.­ Винт
6.­ Металлическая­ скоба.­ Прикрепите­ ско-
бу­ к­ монтажному­ болту­ в­ тыловой­ части­
ресивера.­ При­ необходимости­ изогните­
металлическую­скобу.
7.­ Шайба
Тыловой­монтаж­(Метод­Б)
Установка­при­помощи­кронштейнов.
1.­ Выберите­ позицию,­ при­ которой­ винто-
вые­ отверстия­ кронштейнов­ и­ винтовые­
отверстия­ресивера­совпадут,­и­закрепи-
те­ресивер­при­помощи­­винтов­(5х5­мм)­
с­каждой­стороны.
2.­ Винт
3.­ Приборная­панель­
Порядок извлечения аппарата
1.­ Обрамление
2.­ Снимите­обрамление,­отогнув­его­верх-
ний­край­и­потянув­его­на­себя.
3.­ Вставьте­ до­ упора­ ключи,­ входящие­ в­
комплект­ монтажных­ частей,­ в­ пазы­ на­
боковых­поверхностях­передней­панели.­
Извлеките­ресивер­из­рамы,­потянув­его­
на­себя.­
