Примечание:
1. Сопротивление динамиков должно быть 4 Ом.
2. Никогда не соединяйте автомобильную антенну с проводом заземления.
ПРЕДУПРЕЖДЕНИЕ:
Для избежания возгорания аппарата во время выполнения подсоединения обязательно
следуйте дальнейшему руководству по подсоединению проводов:
1. Подсоедините провод с массой (Черный)
2. Подсоедините все провода громкоговорителей, а затем подсоедините антенный про-
вод (Синий)
-17-
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ · MCD-694MPU

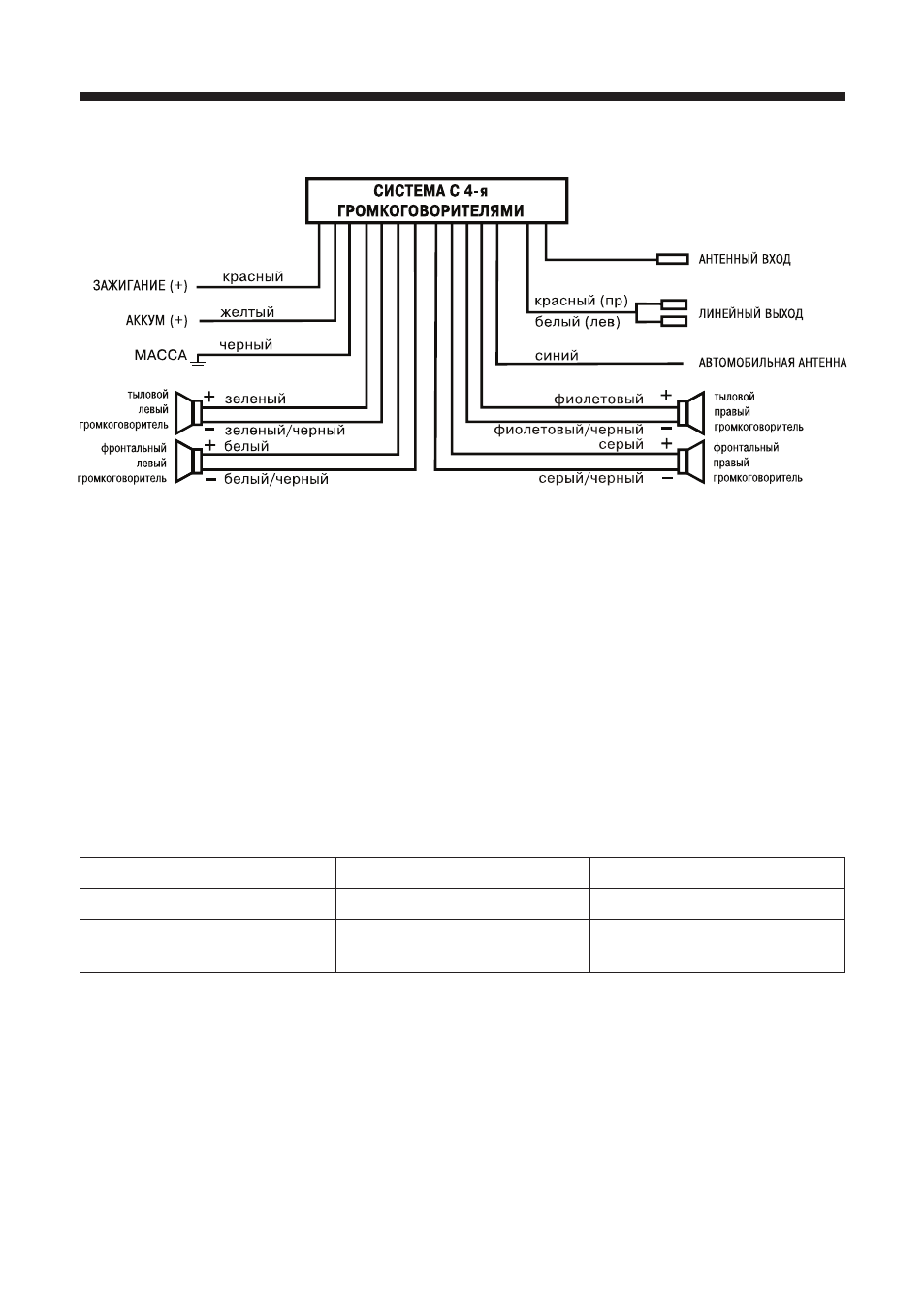

ПОДСОЕДИНЕНИЯ
Левый громкоговоритель Правый громкоговоритель
Передний громкоговоритель Белый (+), Белый/Черный (-) Серый (+), Серый/Черный (-)
Задний громкоговоритель
Зеленый (+), Зеленый/Чер-
ный (-) Фиолетовый (+), Фиолето-
вый/Черный (-)
3. RCA выход (Красный - правый, Белый - левый)
4. Соедините Предохранитель (Желтый) с Зажиганием Красный
