3
Средства управления и индикации
Средства управления и индикации

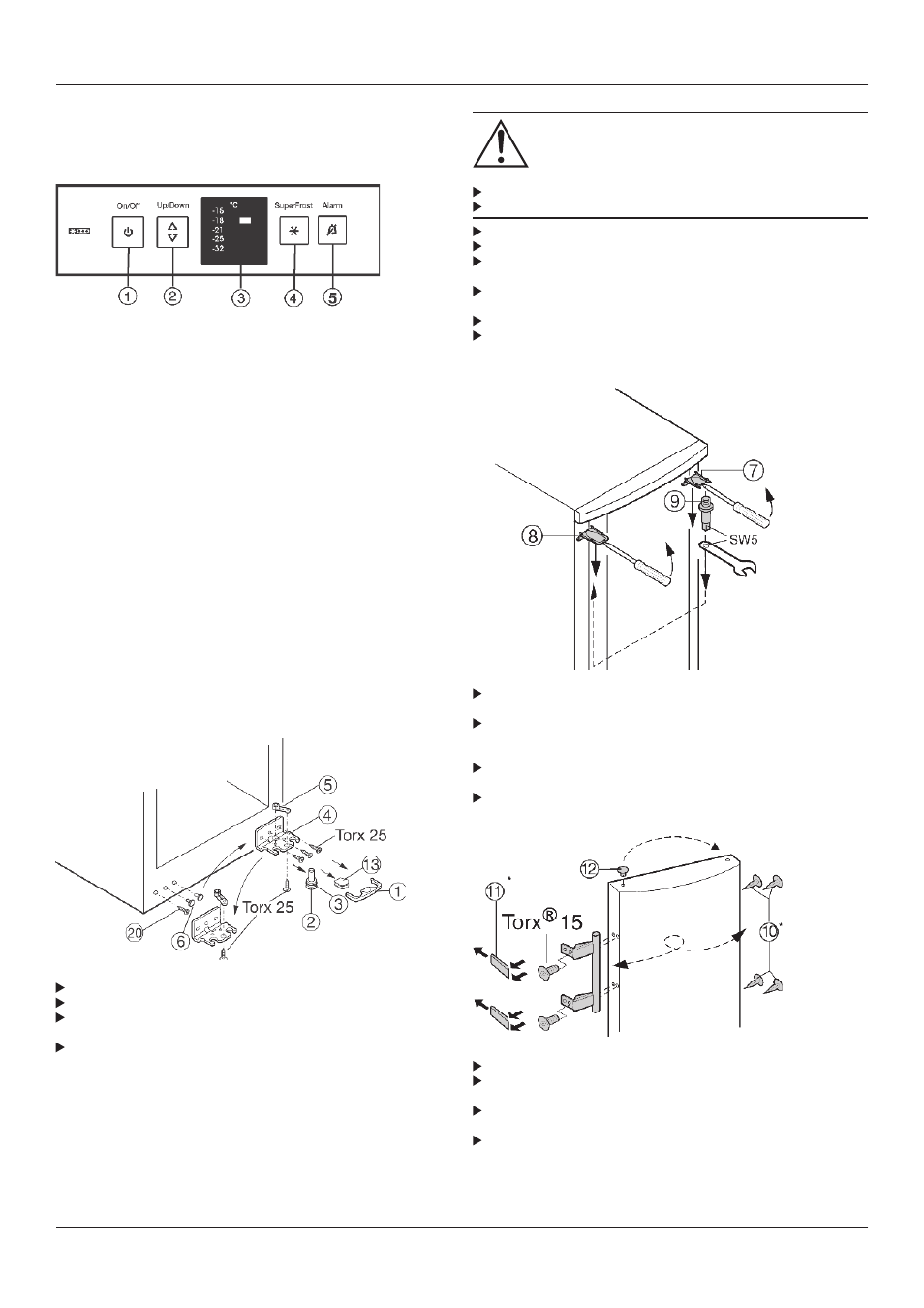

3.1 Средства управления и контроля
(1) Кнопка «On/Off»
(2) Кнопка настройки
(3) Дисплей (4) Кнопка «SuperFrost»
(5) Кнопка «Alarm»
3.2 Дисплей
В нормальном режиме работы на дисплее отображается следующая инфор-
мация:
– Установленная температура замораживания
Дисплей мигает:
– Температура регулируется
– После включения устройства температура слишком высока
– Температура повысилась на несколько градусов
4 Ввод в эксплуатацию
4.1 Перевешивание дверных петель
При необходимости можно перевесить дверные петли.
Вам понадобятся следующие инструменты:
‰ Звездообразный ключ номер 25 (Torx 25)
‰ Звездообразный ключ номер 15 (Torx 25)
‰ Отвертка
‰ Гаечный ключ с открытым зевом
‰ Второй человек для установочных работ, по мере необходимости
Для того чтобы удалить защитный фиксатор Рис. 4 (1), тяните его вперед.
Снимите кожух Рис. 4 (13).*
В случае необходимости немного наклоните устройство назад, прибегнув
к помощи второго человека, чтобы снять несущий штырь.
Тяните несущий штырь Рис. 4 (2) вниз и вперед. Во время этой операции
уделяйте внимание втулке петли Рис. 4 (3).
ОСТОРОЖНО
Опасность травмы из-за падения дверцы!
Как следует держите дверцу.
Устанавливайте дверцу осторожно.
Откройте дверцу, наклоните ее снизу и снимите.
Отвинтите петлю Рис. 4 (4).
Отвинтите несущую часть Рис. 4 (5), перевесьте ее на противоположную
сторону петли и снова привинтите.
Осторожно поднимите вставки Рис. 4 (6) и вставьте их на противоположной
стороне.
Отвинтите винт Рис. 4 (20) и вставьте его на противоположной стороне.
Привинтите несущую скобу Рис. 4 (4) на другой стороне петли, затянув
ее не слабее 4 Нм. При необходимости воспользуйтесь аккумуляторной
отверткой.
Сдвиньте верхний кожух Рис. 5 (7) и кожух Рис. 5 (8) вперед при помощи
отвертки и снимите их, наклонив вниз.
Отвинтите несущий штырь Рис. 5 (9) и привинтите его на другой стороне
петли, затянув не слабее 4 Нм. Для этого воспользуйтесь установочным
винтом на накидном ключе.
Чтобы установить кожух Рис. 5 (7) на сторону, где привинчен несущий
штырь, вставьте на место его заднюю часть и закрепите переднюю.
Чтобы установить кожух Рис. 5 (8) на противоположную сторону, вставьте
на место его заднюю часть и закрепите переднюю.
Снимите стопор Рис. 6 (12) с несущей втулки и переместите его.
Снимите ручку дверцы, стопоры Рис. 6 (10) и нажимные пластины Рис. 6 (11)
и перевесьте их на другую сторону.
Закрепляя нажимные пластины, следите, чтобы они были расположены
правильно.
Прикрепите дверцу к несущему штырю Рис. 5 (9) и закройте ее.
Рис. 3
Рис. 4
Рис. 5
Рис. 6
