ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u Следует хорошо держать дверь.
u Устанавливайте дверь осторожно.
u Открутите верхний опорный кронштейн Fig. 4 (3) (2 шт.
Torx® 25) Fig. 4 (4) и вытяните вверх.
u Верхнюю дверь приподнимите и отставьте в сторону.

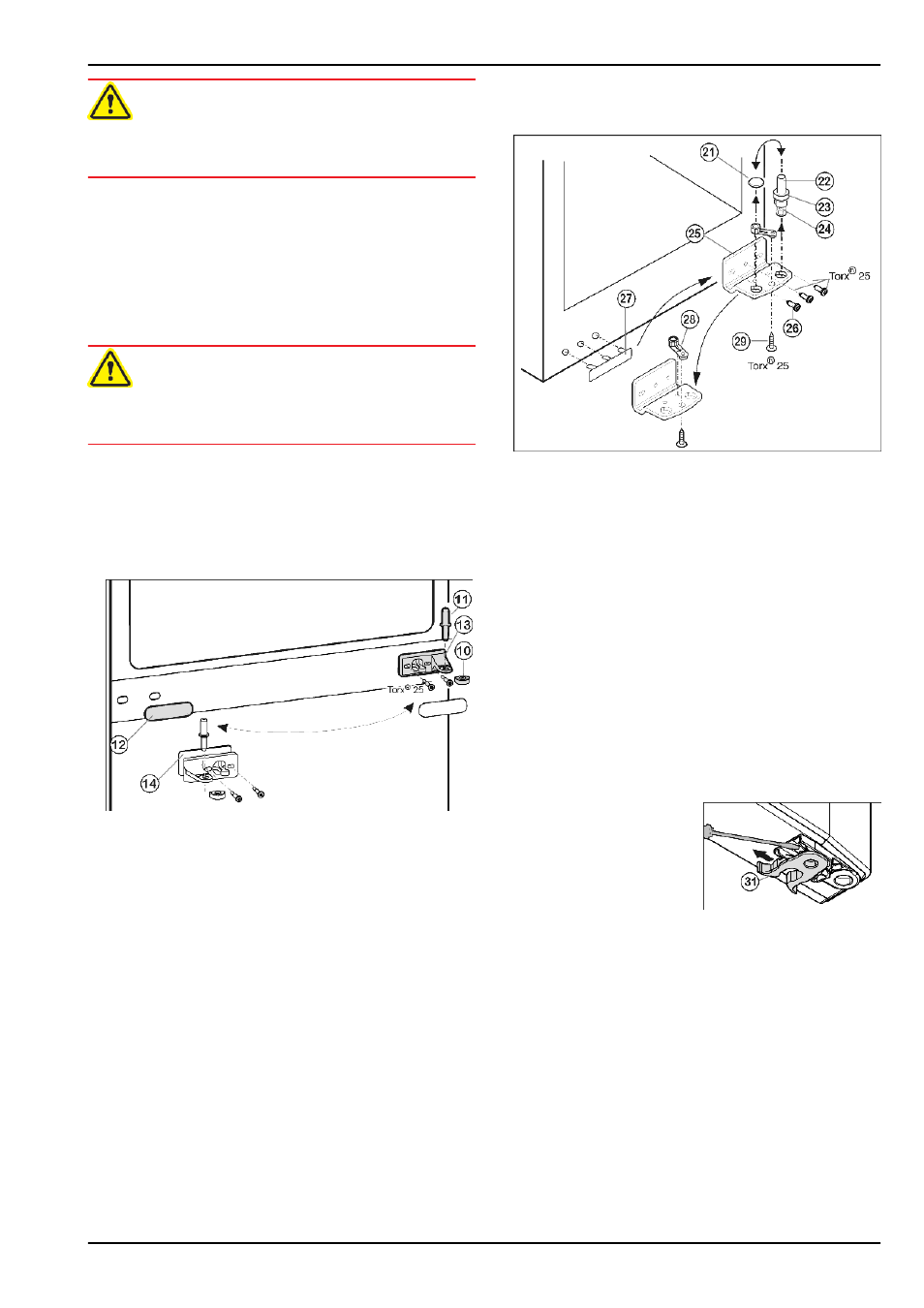

4.3.2 Снятие нижней двери
u Закройте нижнюю дверь.
u Вытащите из опорного кронштейна и нижней дверцы
средний опорный винт Fig. 5 (11) .
u Снимите пластмассовый колпачок Fig. 5 (10) .
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u Следует хорошо держать дверь.
u Устанавливайте дверь осторожно.
u Откройте нижнюю дверь.
u Открутите средний опорный кронштейн Fig. 5 (13) (2 шт.
Torx® 25).
u Дверь приподнимите и отставьте в сторону.
4.3.3 Перестановка средних опорных
деталей
Fig. 5
u Осторожно снимите накладку Fig. 5 (12) .
u Прикрутите средний опорный кронштейн Fig. 5 (13) с
подкладкой Fig. 5 (14) с поворотом на 180° на новую
сторону шарнира (с моментом 4 Нм).
u Защелкните накладку Fig. 5 (12) , повернув на 180 °, на
стороне, где теперь будет ручка.
4.3.4 Перестановка нижних опорных
деталей
Fig. 6
u Извлеките опорный винт Fig. 6 (22) в комплекте с
шайбой Fig. 6 (23) и регулируемой опорой Fig. 6 (24) ,
вытягивая его вверх.
u Снимите пробку Fig. 6 (21) .
u Открутите Fig. 6 (26) опорный кронштейн Fig. 6 (25) .
u Открутите Fig. 6 (29) опорную деталь Fig. 6 (28) и, пере-
ставив в отверстие на противоположной стороне опор-
ного кронштейна, снова прикрутите.
u Осторожно снимите и переставьте на противопо-
ложную сторону крышку со стороны ручки Fig. 6 (27) .
u Снова прикрутите опорный кронштейн Fig. 6 (25) на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u Переставьте пробку Fig. 6 (21) в свободное отверстие.
u Вновь установите опорный винт Fig. 6 (22) в комплекте
с шайбой и регулируемой опорой. При этом фиксатор
должен быть направлен назад.
4.3.5 Перестановка ручек
Соответственно на верхней и нижней дверце:
u переставить
пружинный зажим
Fig. 7 (31) : Нажать вниз
язычок защелки, снять
с него пружинный
зажим.
u Вдвинуть пружинный
зажим на новой
стороне шарнира до
защелкивания.
Fig. 7
Ввод в работу
6
