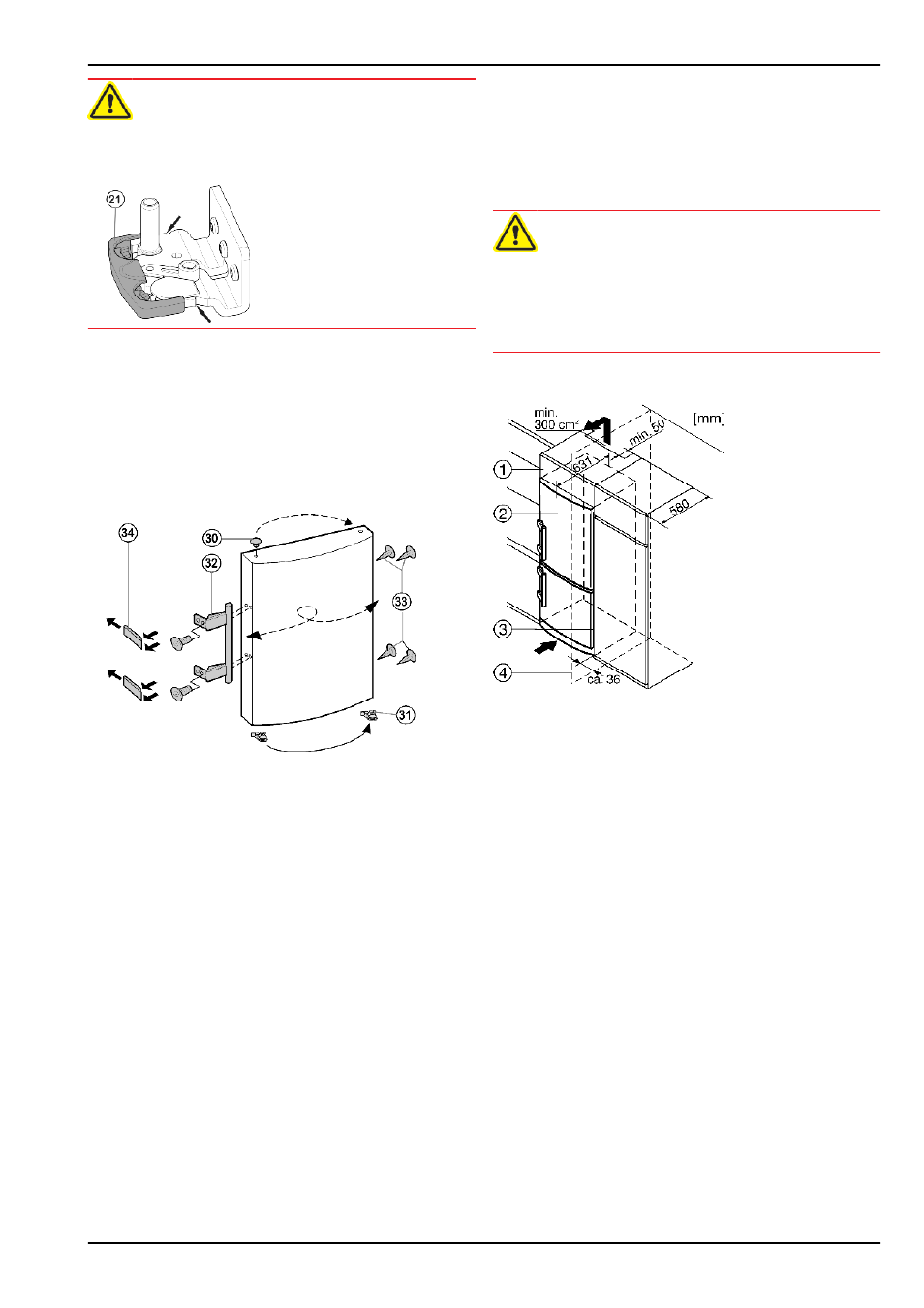

ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u Предохранитель (21) нужно зафиксировать сбоку на
кронштейне, чтобы опорный палец и двери были защи-
щены от выпадения.
u
u Снова защелкните предохранитель (21) на опорном
кронштейне.
u Наденьте гнездо шарнира Fig. 6 (20) .
4.1.5 Перестановка ручек
u Выведите из фиксатора верхней дверцы пружинный
зажим Fig. 8 (31) и переставьте его на новую сторону
шарнира.
u Извлеките пробки Fig. 8 (30) из опорных втулок дверцы и
переставьте.
Fig. 8
u Снимите и переставьте на противоположную сторону
дверную ручку Fig. 8 (32) , пробку Fig. 8 (33) и прижимные
пластины Fig. 8 (34) .
u При установке прижимных пластин на противоположной
стороне следите за правильной фиксацией.
4.1.6 Монтаж нижней двери
u Установите нижнюю дверцу сверху на нижний опорный
палец Fig. 6 (22) .
u Закройте дверь.
u Снова наденьте пластмассовый колпачок Fig. 5 (10) на
средний опорный кронштейн Fig. 5 (13) .
u Вставьте средний опорный палец Fig. 5 (11) на новой
стороне шарнира через средний опорный кронштейн
Fig. 5 (13) в нижнюю дверцу.
4.1.7 Монтаж верхней двери
u Установите верхнюю дверцу на средний опорный палец
Fig. 5 (11) .
u Установите верхний опорный кронштейн Fig. 4 (3) на
новой стороне шарнира и защелкните в дверце.
u Прикрутите верхний опорный кронштейн с усилием
мин. 4 Нм(2 шт. Torx 25) Fig. 4 (4) . При необходимости
проделайте отверстия или используйте аккумуляторную
отвертку.
u Наденьте и защёлкните крышку Fig. 4 (1) и крышку
Fig. 4 (2) на противоположной стороне снаружи.
4.1.8 Выравнивание дверей
u При необходимости выровняйте дверцы через два
продольных паза в нижнем опорном кронштейне
Fig. 6 (23) и среднем опорном кронштейне Fig. 5 (13)
параллельно корпусу устройства. Для этого выкрутите
средний винт на нижнем опорном кронштейне
Fig. 6 (23) .
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Кроме того, если дверь плотно
не закрывается, устройство охлаждает неправильно.
u Закрутить опорные кронштейны с усилием мин. 4 Нм.
u Проверить все болты и при необходимости подтянуть.
4.2 Установка в кухонную стенку
Fig. 9
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство (4) Стенка
Устройство может быть окружено предметами кухонной
обстановки. Чтобы уравнять устройство Fig. 9 (2) по высоте
с кухонной стенкой, можно установить над устройством
соответствующий дополнительный шкафчик Fig. 9 (1) .
При комбинировании с обычными кухонными шкафами
(глубина макс. 580 мм) устройство можно установить непос-
редственно рядом с кухонным шкафом Fig. 9 (3) . Дверца
устройства выступает по сторонам на 34 мм и по центру
устройства на 50 мм относительно передней стенки кухон-
ного шкафа. Поэтому ее можно свободно открывать и
закрывать.
Важно для вентиляции:
- На задней стенке шкафчика должен быть вентиля-
ционный канал глубиной не менее 50 мм по всей ширине
этого шкафчика.
- Поперечное сечение вентиляционного отверстия под
нижней панелью должно составлять не менее 300 см 2 .
Если устройство установлено на шарнирах у стены
Fig. 9 (4) , то расстояние между устройством и стеной
должно быть не менее 36 мм. Настолько выступает ручка
при открытой дверце.
Ввод в работу
