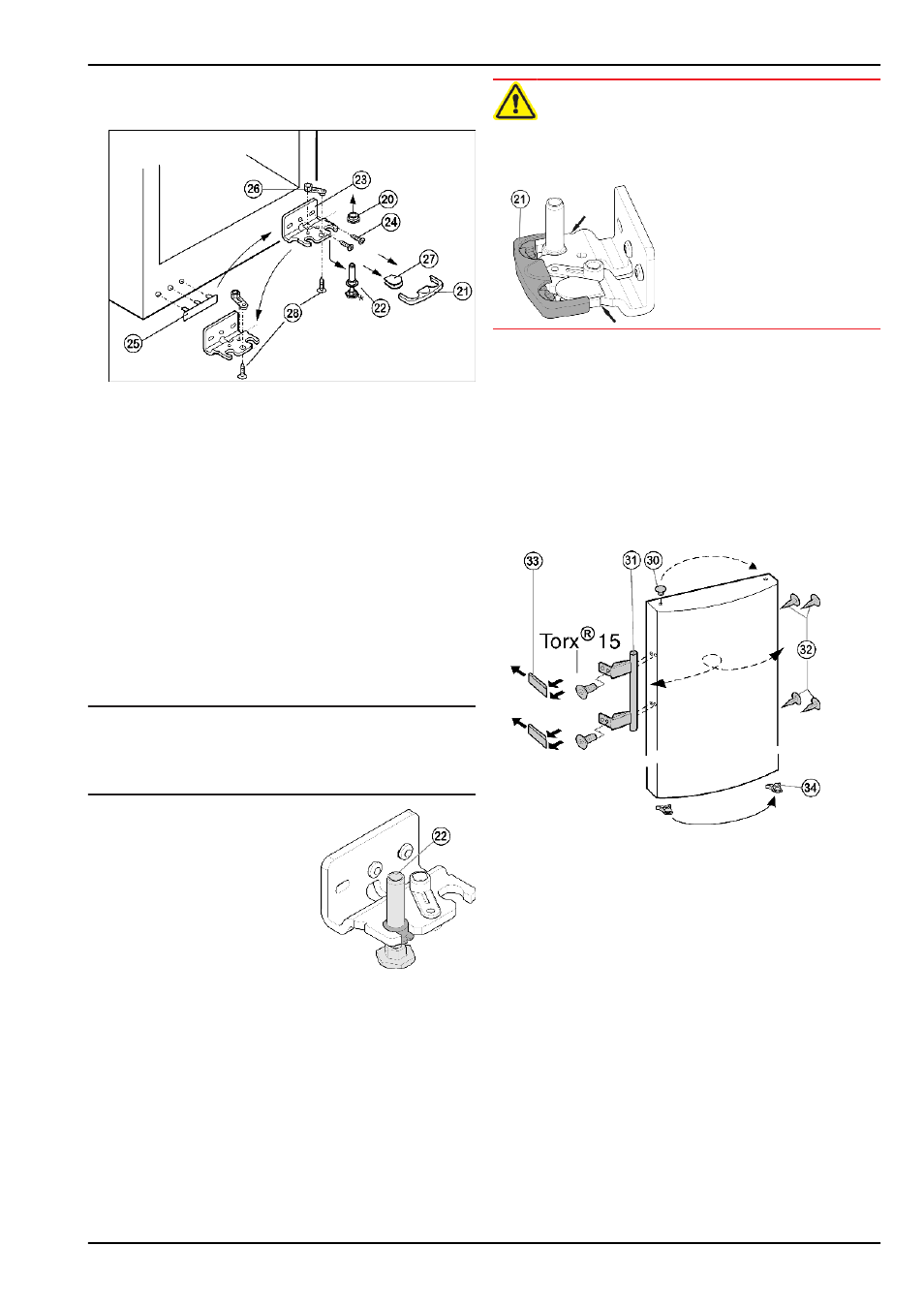

4.1.4 Перестановка опорных деталей*
для устройств без амортизатора закрывания двери*
Fig. 9
u Предохранитель Fig. 9 (21) снимите движением вперед.
u Снимите крышку Fig. 9 (27) .*
u Полностью вверните регулируемую опору Fig. 9 (22) .
u При необходимости с помощью второго человека устрой-
ство слегка наклоните назад, чтобы удалить опорный па-
лец.
u Вытяните опорный палец Fig. 9 (22) вниз и вперёд. При
этом следите за гнездом шарнира Fig. 9 (20) .
u Открутите опорный кронштейн Fig. 9 (23) (2 шт. Torx 25)
Fig. 9 (24) .
u Открутите опорную деталь Fig. 9 (26) (1 Torx 25)
Fig. 9 (28) и, переставив в отверстие на противоположной
стороне опорного кронштейна, снова прикрутите.
u Осторожно приподнимите и переставьте крышку
Fig. 9 (25) со стороны ручки.
u Снова прикрутите опорный кронштейн Fig. 9 (23) на но-
вой стороне шарнира, при необходимости с помощью ак-
кумуляторного шуруповерта через внешний продольный
паз и круглое отверстие.
Указание
u Если необходимо, например, чтобы скомпенсировать не-
ровности пола, вместо круглого отверстия для прикру-
чивания можно использовать также второй продольный
паз.
u Снова слегка наклоните ус-
тройство назад и снова ус-
тановите опорный палец
Fig. 10 (22) . Зазубрина дол-
жна быть расположена спе-
реди.
u Установите крышку
Fig. 9 (27) на противополож-
ной стороне.*
Fig. 10
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u Предохранитель (21) нужно зафиксировать сбоку на
кронштейне, чтобы опорный палец и двери были защи-
щены от выпадения.
u
u Снова защелкните предохранитель (21) на опорном
кронштейне.
u Наденьте гнездо шарнира Fig. 9 (20) .
4.1.5 Перестановка ручки
Для устройств без амортизатора закрывания двери:
u Выведите из фиксатора дверцы пружинный зажим
Fig. 11 (34) и переставьте его на новую сторону шарни-
ра.*
Для всех устройств
u Извлеките пробку Fig. 11 (30) из опорной втулки дверцы
и переставьте.
Fig. 11
u Снимите и переставьте на противоположную сторону
дверную ручку Fig. 11 (31) , пробку Fig. 11 (32) и прижим-
ные пластины Fig. 11 (33) .
u При установке прижимных пластин на противоположной
стороне следите за правильной фиксацией.
4.1.6 Монтаж двери
u Установите дверцу сверху на нижний опорный палец
Fig. 9 (22) .
u Закройте дверь.
u Установите верхний опорный кронштейн Fig. 6 (12) на но-
вой стороне шарнира и защелкните в дверце.
u Прикрутите верхний опорный кронштейн Fig. 6 (12) (2 шт.
Torx 25) Fig. 6 (13) . При необходимости просверлите от-
верстия или используйте аккумуляторную отвертку.
u Защёлкните крышку Fig. 6 (10) и крышку Fig. 6 (11) на
противоположной стороне.
4.1.7 Монтаж узла амортизатора закрыва-
ния двери*
Для устройств с амортизатором закрывания двери.
Для устройств без амортизатора закрывания дверцы
далее с пункта: "Выравнивание дверцы".
Ввод в работу
