может привести к повреждению
имущества.
Указание обозначает полезные указания и
советы.
3 Органы управления и индика-
ции
3.1 Органы управления и контроля

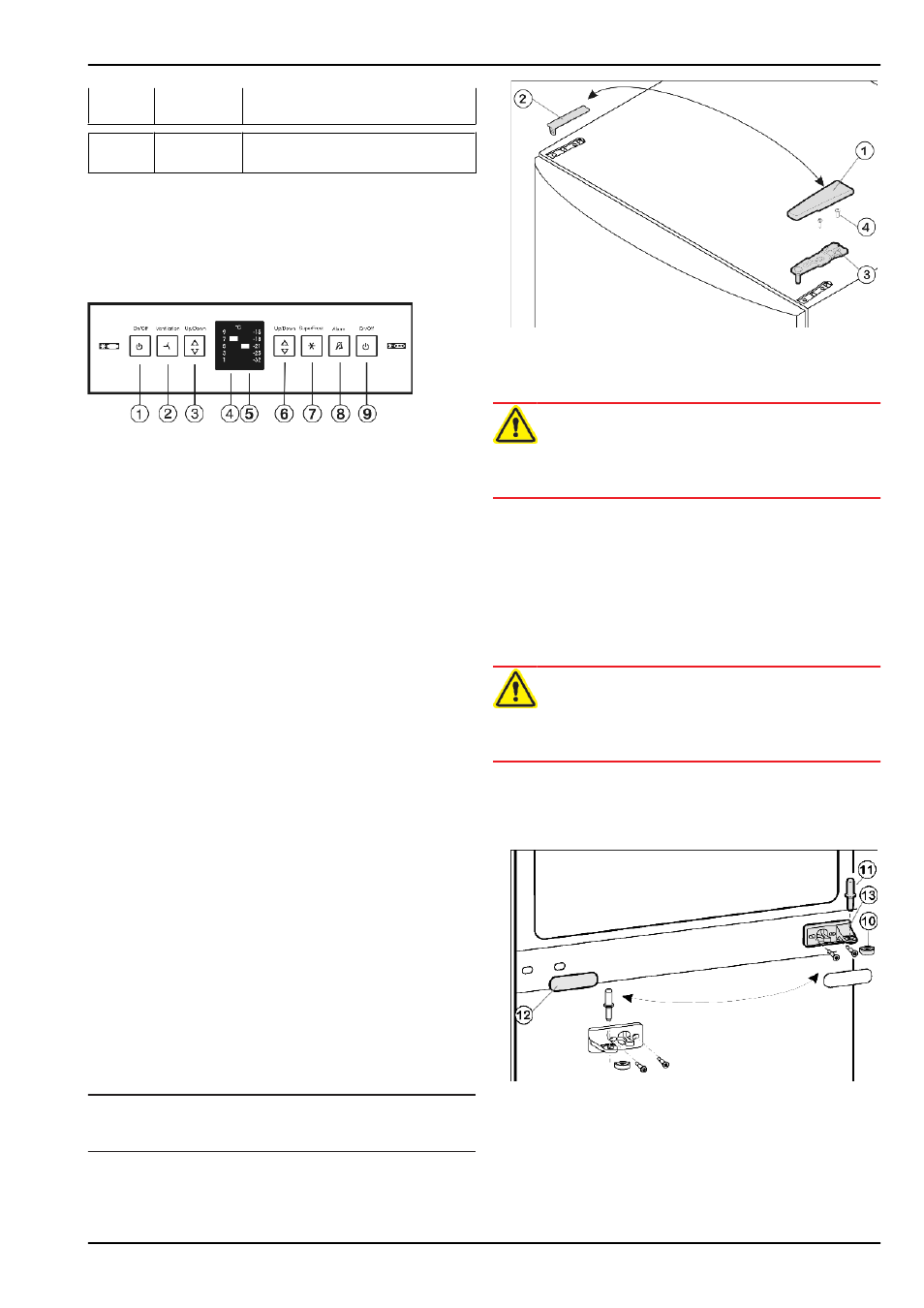

Fig. 3
(1) Кнопка On/Off холо-
дильного отделения
(6) Кнопка настройки моро-
зильного отделения
(2) Кнопка Ventilation (7) Кнопка SuperFrost
(3) Кнопка настройки хо-
лодильного отделения
(8) Кнопка аварийного сиг-
нала
(4) Индикация температу-
ры холодильного отде-
ления
(9) Кнопка On/Off морозиль-
ного отделения
(5) Индикация температу-
ры морозильного отде-
ления
3.2 Индикатор температуры
В нормальном режиме работы появляется следующая ин-
дикация:
– заданная температура замораживания
– заданная температура охлаждения
Индикация температуры морозильного отделения мигает.
– настройка температуры изменяется
– после включения температура еще недостаточно низкая
– температура повысилась на несколько градусов
4 Ввод в работу
4.1 Перевешивание дверей
При необходимости можно изменить направление откры-
вания двери:
Убедитесь, что подготовлен следующий инструмент:
q Torx 25
q Torx 15
q Отвертка
q При необходимости аккумуляторный шуруповёрт
q При необходимости привлеките второго человека для
монтажной работы
4.1.1 Снятие верхней двери
Указание
u Уберите продукты с полочек на дверце, прежде чем сни-
мать дверцу, чтобы продукты не упали.
Fig. 4
u Закройте верхнюю дверь.
u Стяните крышку крышку Fig. 4 (1) вперёд и снимите кры-
шку Fig. 4 (2) .
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u Следует хорошо держать дверь.
u Устанавливайте дверь осторожно.
u Открутите верхний опорный кронштейн Fig. 4 (3) (2 шт.
Torx 25) Fig. 4 (4) и вытяните вверх.
u Верхнюю дверь приподнимите и отставьте в сторону.
4.1.2 Снятие нижней двери
u Закройте нижнюю дверь.
u Пластмассовый колпачок Fig. 5 (10) снимите.
u Вытащите из опорного кронштейна и нижней дверцы
средний опорный палец Fig. 5 (11) .
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u Следует хорошо держать дверь.
u Устанавливайте дверь осторожно.
u Дверь приподнимите и отставьте в сторону.
4.1.3 Перестановка средних опорных дета-
лей
Fig. 5
u Осторожно снимите накладку Fig. 5 (12) .
u Открутите средний опорный кронштейн Fig. 5 (13) и пе-
реставьте его с поворотом на 180° на новую сторону
шарнира.
u Снова защелкните накладку Fig. 5 (12) на стороне, где
теперь будет ручка.
