4

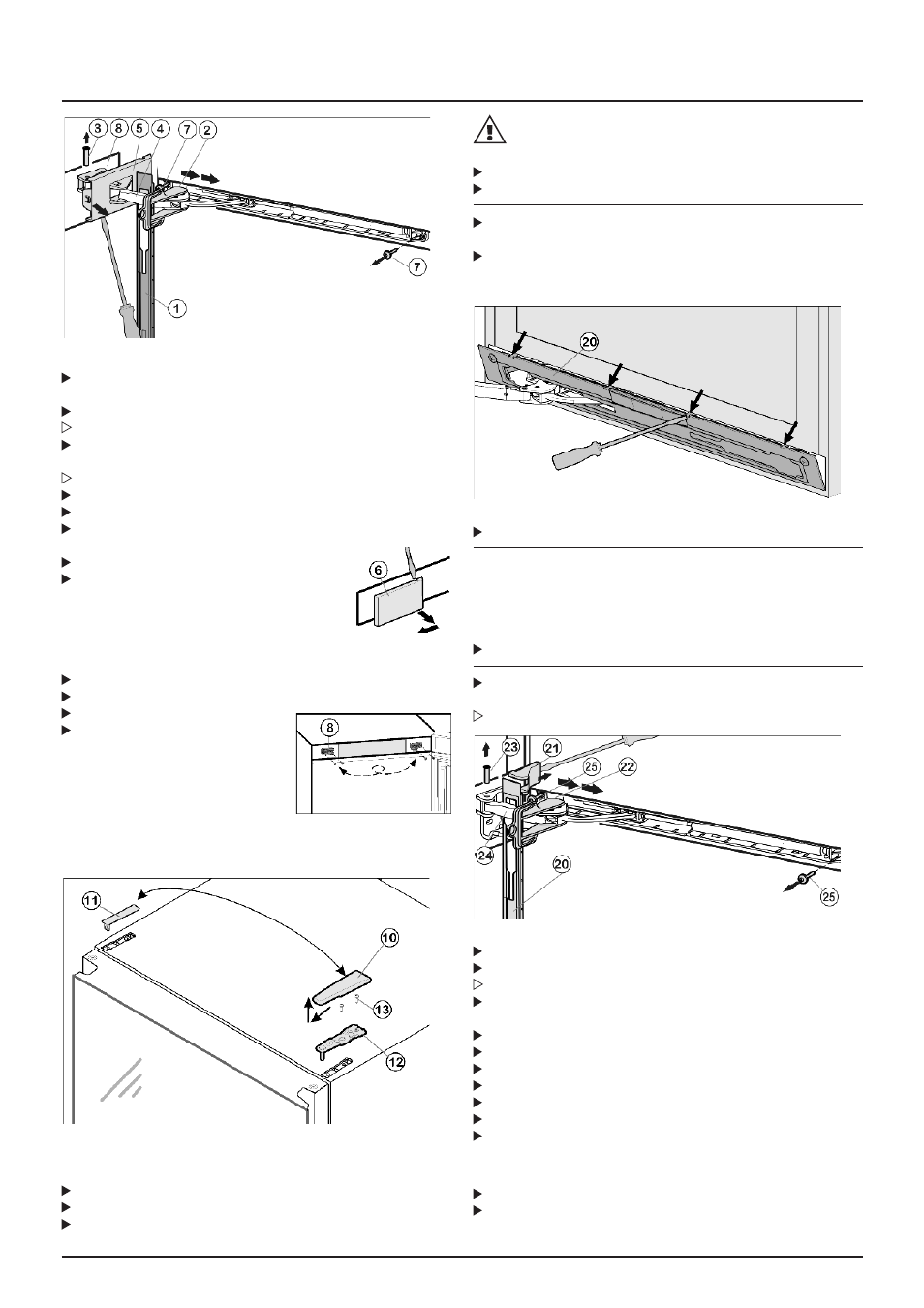

Рис.5
Переместите заглушку вперед по направлению прибора через ры-
чаг Рис. 5 (4).
Вставьте предохранитель Рис. 5 (2) в продольное отверстие.
Благодаря предохранителю шарнир не защелкнется.
Отвинтите защитную крышку со стороны шарнира Рис. 5 (5) с по-
мощью отвертки.
Затем вы увидите болты.
Отвинтите болты снизу Рис. 5 (3)
Потяните рычаг в направлении двери Рис. 5 (4).
Полностью отвинтите защитную крышку со стороны шарнира и
снимите ее.
Снимите заглушку Рис. 5 (1).
Отвинтите защитную крышку со стороны ручки
Рис. 6 (6) с помощью отвертки и снимите, потя-
нув наружу.
Рис. 6
Отвинтите доводчик (2 раза Torx 15) Рис. 5 (7).
Слегка потяните доводчик в направлении ручки.
Отложите в сторону доводчик.
Отвинтите опорную деталь Рис. 5 (8)
и повернув на 180° переместите на
противоположную сторону. Проко-
лите отверстие под винт или исполь-
зуйте шуруповерт.
Рис. 7
4.1.2 Снятие верхней двери
Рис. 8
Закройте дверь.
Потяните защитную крышку вперед и наверх Рис. 8 (10).
Снимите защитную крышку Рис. 8 (11).
Осторожно
Опасность повреждения при наклоне двери!
Крепко держите дверь.
Осторожно поставьте дверь в сторону.
Отвинтите опорную деталь Рис. 8 (12) (2 раза Torx 25) Рис. 8 (13) и
потяните наверх.
Снимите дверь, потянув наверх, и поставьте ее в сторону.
4.1.3 Снятие нижнего доводчика
Рис. 9
Откройте нижнюю дверь.
Внимание!
Опасность повреждения!
Если повредить уплотнитель двери, возможно, дверь перестанет пра-
вильно закрываться, и прибор будет вырабатывать недостаточное
количество холода.
Не повредите уплотнитель двери отверткой!
Снимите заглушку как показано на Рис. 9 (20) с помощью отвертки
со шлицевой головкой.
Заглушка висит над рычагом.
Рис. 10
Передвиньте вперед заглушку над рычагом Рис. 10 (24).
Зафиксируйте предохранитель в продольном отверстии Рис. 10 (22).
С помощью предохранителя шарнир не защелкнется.
Отвинтите защитную крышку Рис. 10 (22) с помощью отвертки и
снимите, потянув наружу.
Наклоните назад прибор с помощью второго человека.
Отвинтите снизу болты Рис. 10 (23).
Потяните рычаг Рис. 10 (24) в направлении двери.
Снимите заглушку Рис. 10 (20).
Полностью отвинтите доводчик (2 раза Torx 15) Рис. 10 (25).
Слегка потяните доводчик в направлении ручки.
Отложите доводчик в сторону.
4.1.4 Снятие нижней двери
Закройте нижнюю дверь.
Выньте средние опорные болты Рис. 11 (32), вместе с шайбой Рис.
11 (34) из опорного кронштейна и нижней двери.
