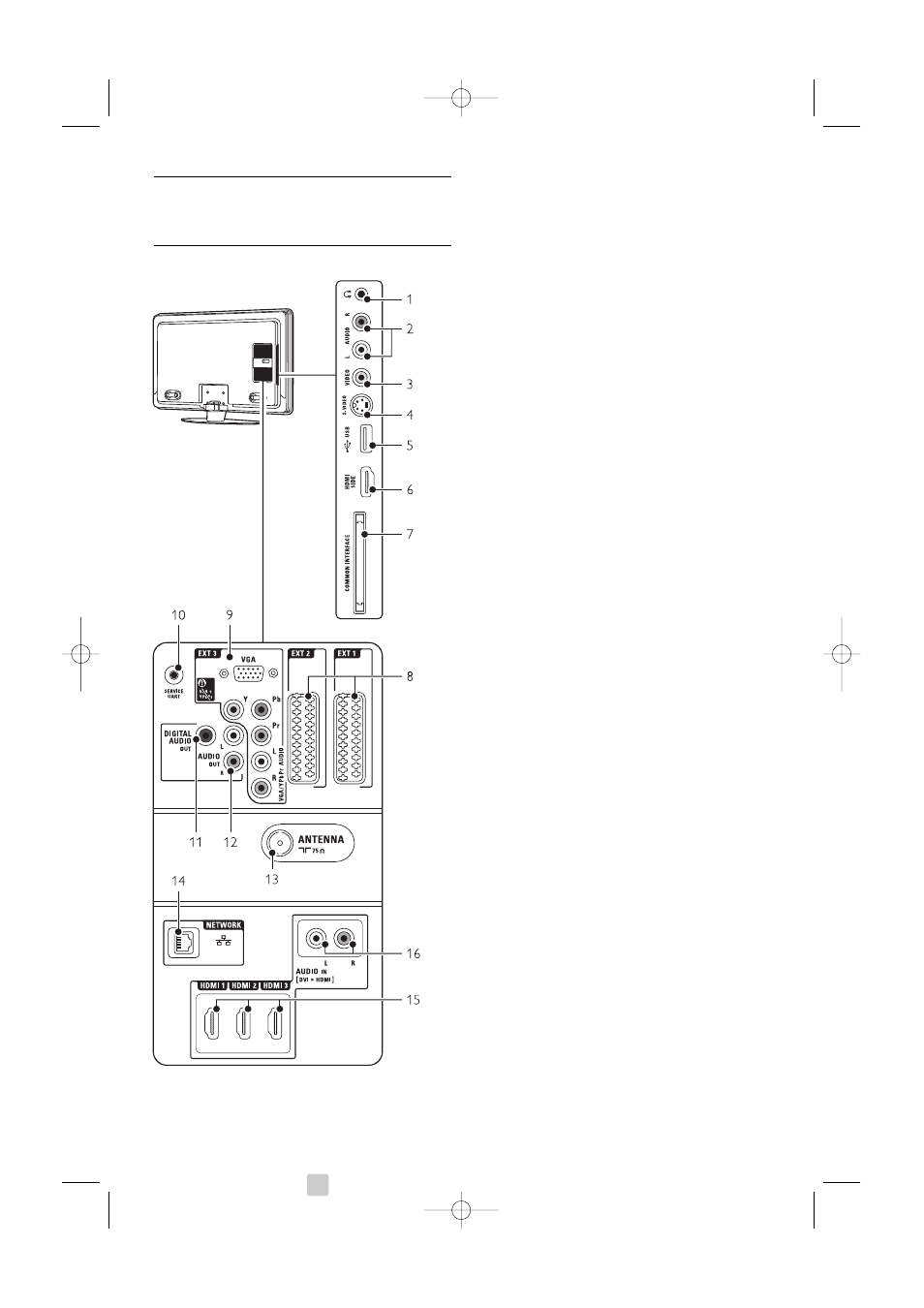

Боковые разъемы
1
Наушники
Мини-разъем Stereo
2
Audio L/R
Входной разъем Audio L/R используется
вместе с соединением Video или S-Video на
боковой панели ТВ.
3
Video
Входной разъем Video должен использоваться
вместе с соединением Audio L/R на боковой
панели ТВ.
4
S-Video
Входной разъем S-Video используется
вместе с соединением Audio L/R на боковой
панели ТВ.
5
USB
Разъем USB.
6
HDMI
(боковой)
Вход HDMI
7
Общий интерфейс
Слот для Модуля условного доступа (CAM)
Задние разъемы
8
EXT1, EXT2
Разъем Scart для DVD, видеомагнитофона,
цифрового ресивера, игровой приставки и т.п.
9
EXT3
Разъемы компонентного видео Y Pb Pr и
Audio L/R для DVD, цифрового ресивера,
игровой приставки и т.п.; VGA и Audio L/R -
для компьютера.
10
Сервисный UART
Только для обслуживания.
11
Цифровой аудио выход
Разъем аудиовыхода cinch для системы
домашнего кинотеатра и т.п.
12
Aудио выход л/п
Разъем аудиовыхода cinch для системы
домашнего кинотеатра и т.п.
13
Антенный вход
14
Сеть
Разъем для домашней сети.
15 HDMI 1, HDMI 2, HDMI 3
Входной разъем HDMI для проигрывателя
Blu-ray Disc, цифрового ресивера HD или
игровой приставки HD и т.п.
16 AUDIO L/R IN [DVI к HDMI]
Входные аудиоразъемы Audio L/R In
используются вместе с соединением DVI к
HDMI.
