RU-38

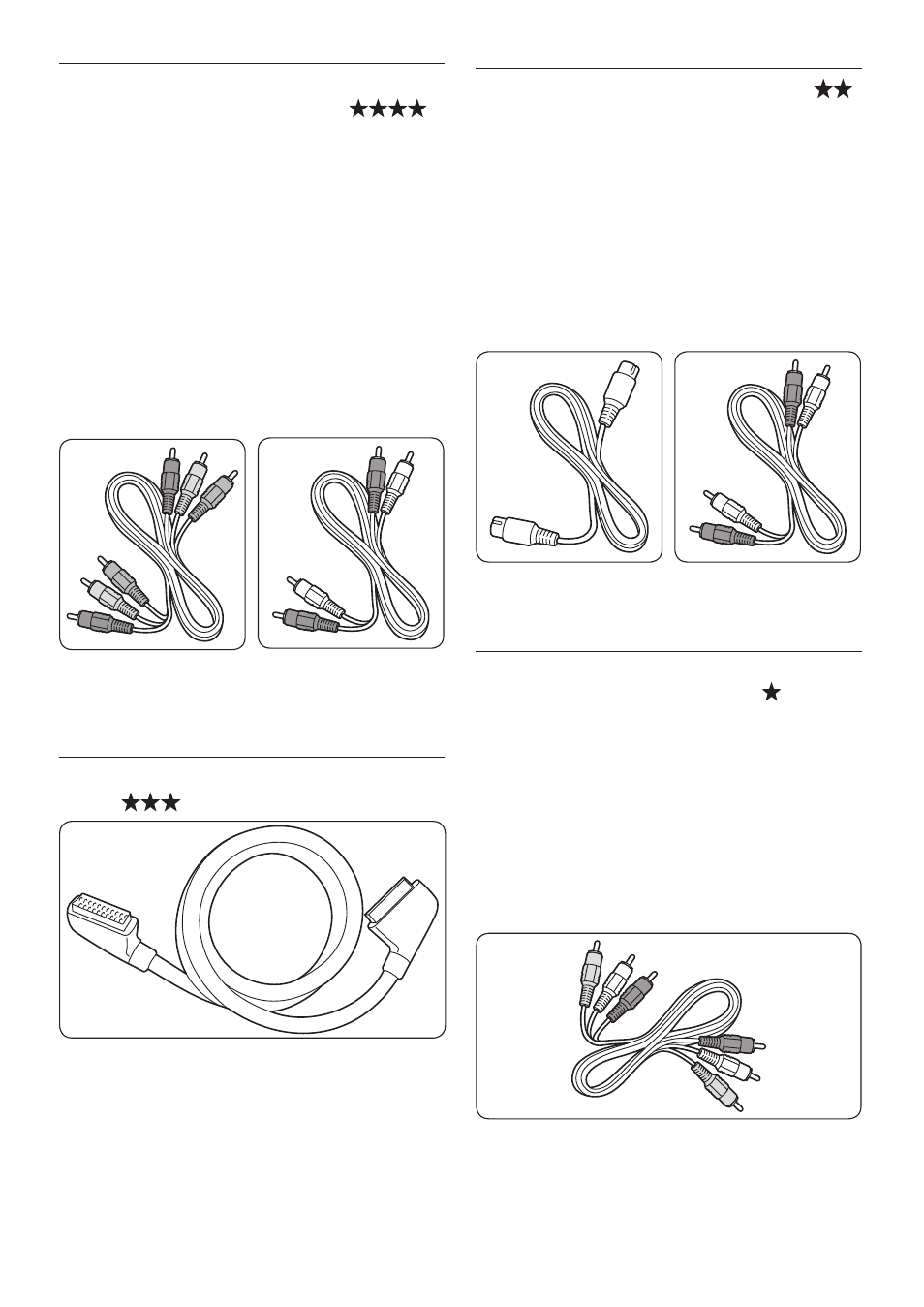

7.2.2 Компонентное видео (Y Pb Pr)
- высочайшее качество
компонентное видео (Y Pb Pr) обеспечивает
лучшее качество изображения, чем S-Video
или разъемы композитного видео.
компонентное видео поддерживает сигналы
высокого разрешения, качество изображения
хуже, чем HDMI и является аналоговым.
При подключении кабеля компонентного
видео, следите за цветовой маркировкой
разъемов EXT 3 на задней панели телевизора.
Подключите кабель Audio L/R к красному и
белому входным разъемам Audio L/R на EXT 3.
компонентный
видеокабель - красный,
Зеленый, Синий
кабель Audio L/R
- красный, Белый
7.2.3 SCART - Хорошее качество
SCART сочетает аудио и видеосигналы в
одном кабеле. Аудиосигналы передаются в
режиме стерео, а видеосигнал может быть
композитным или S-Video. SCART не
поддерживает видео высокого разрешения
и является аналоговым. к телевизору
прилагаются два разъема SCART, EXT 1 и EXT 2.
7.2.4 S-Video - Хорошее качество
Аналоговое подключение, S-Video
обеспечивает лучшее качество изображения,
чем композитное видео. При подключении
устройства при помощи S-Video, вставьте
кабель S-Video в разъем S-Video на боковой
панели телевизора. Следует подключить
отдельный кабель Audio L/R устройства к
красному и белому разъемам Audio L/R на
боковой панели телевизора.
кабель S-Video кабель Audio L/R
- красный, Белый
7.2.5 Композитное видео -
Стандартное качество
композитное видео обеспечивает
стандартное аналоговое подключение,
обычно сочетаясь с (желтым) видеокабелем
cinch с (красным и белым) кабелем Audio L/R
cinch. Соотносите цвета кабелей при
подключении к композитному видео и
входным разъемам Audio L/R на боковой
панели телевизора.
композитный аудио/видео кабель - Желтый,
красный и белый
