Задние разъемы
1 Разъем “Single cable”
2 EXT1, EXT2
Разъем Scart для DVD, видеомагнитофона,
цифрового ресивера, игровой приставки и т.п.
3a VGA - EXT3
Разъем VGA для ПК
3b AUDIO L/R
Вход Audio L/R используется вместе с
разъемом VGA или YPbPr.
4 Aудио выход л/п
Разъем аудиовыхода cinch для системы
домашнего кинотеатра и т.п.
5 YPbPr
Разъемы компонентного видео Y Pb Pr и
Audio L/R для DVD, цифрового ресивера,
игровой приставки и т.п.
6 Разъем для подключения к сети
7 HDMI 1, HDMI 2
Входной разъем HDMI для проигрывателя
Blu-ray Disc, цифрового ресивера HD или
игровой приставки HD и т.п.
8 Цифровой аудио выход
Разъем аудиовыхода cinch для системы
домашнего кинотеатра и т.п.
9 Антенный вход
10 Сервисный UART
Только для обслуживания.
Боковые разъемы
11 HDMI 3
Вход HDMI
12 Audio L/R
Вход Audio L/R используется вместе с
кабелем DVI к HDMI, подключенным к
разъему HDMI (HDMI1, 2 или 3).
13 Наушники
Мини-разъем Stereo
14 Audio L/R
Audio L/R используется вместе с соединением
VIDEO на боковой панели концентратора.
15 VIDEO
Разъем Video используется вместе с
соединением Audio L/R на боковой панели
концентратора.
16 USB
Разъем USB.
17 Сеть
Разъем для домашней сети.
18 Общий интерфейс
Слот для Модуля условного доступа (CAM)
Подключения 29
русский
7 Подключения

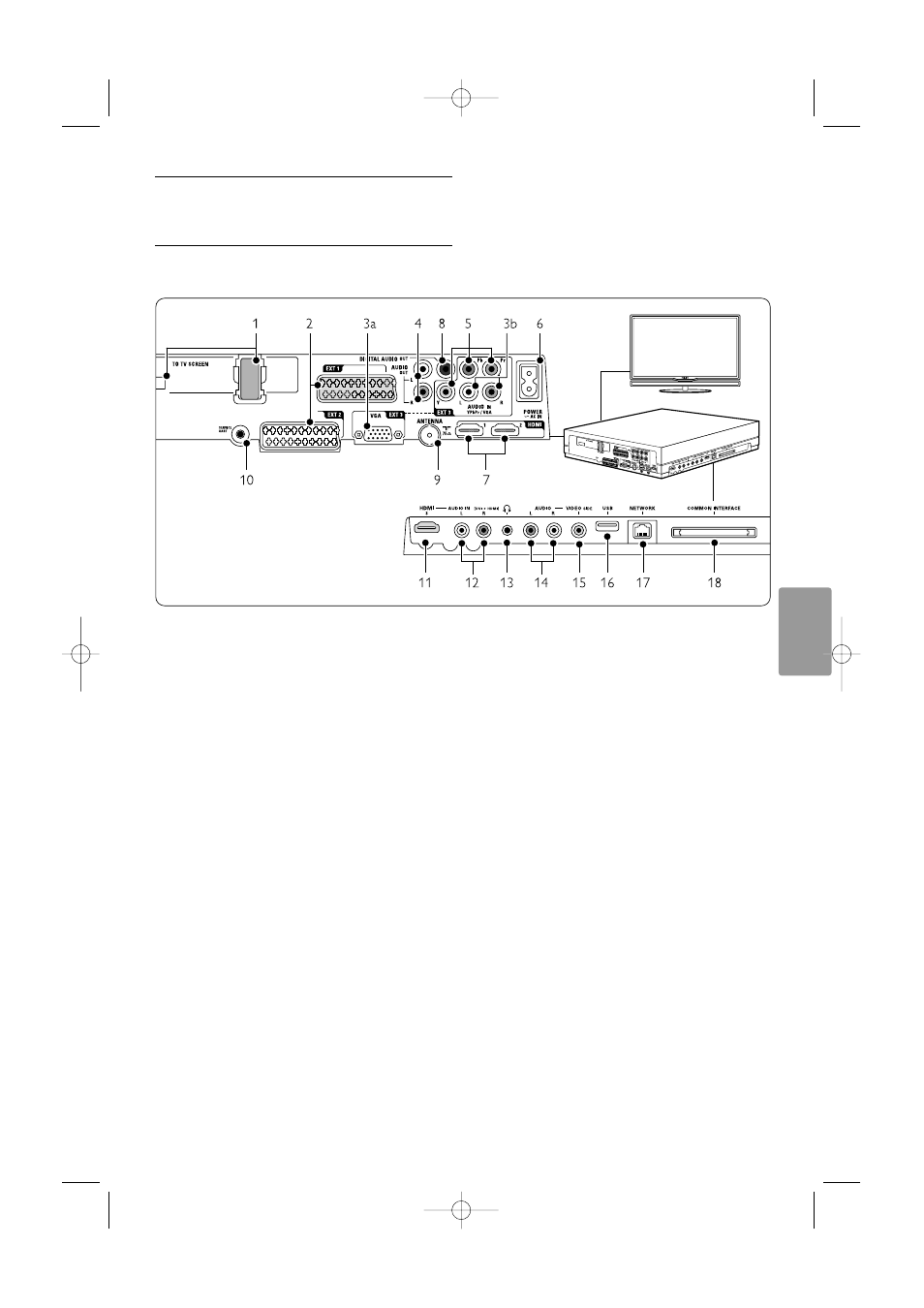

7.1 Обзор подключений
