Приложение
Техническая информация
46 -
Р
УССКИЙ

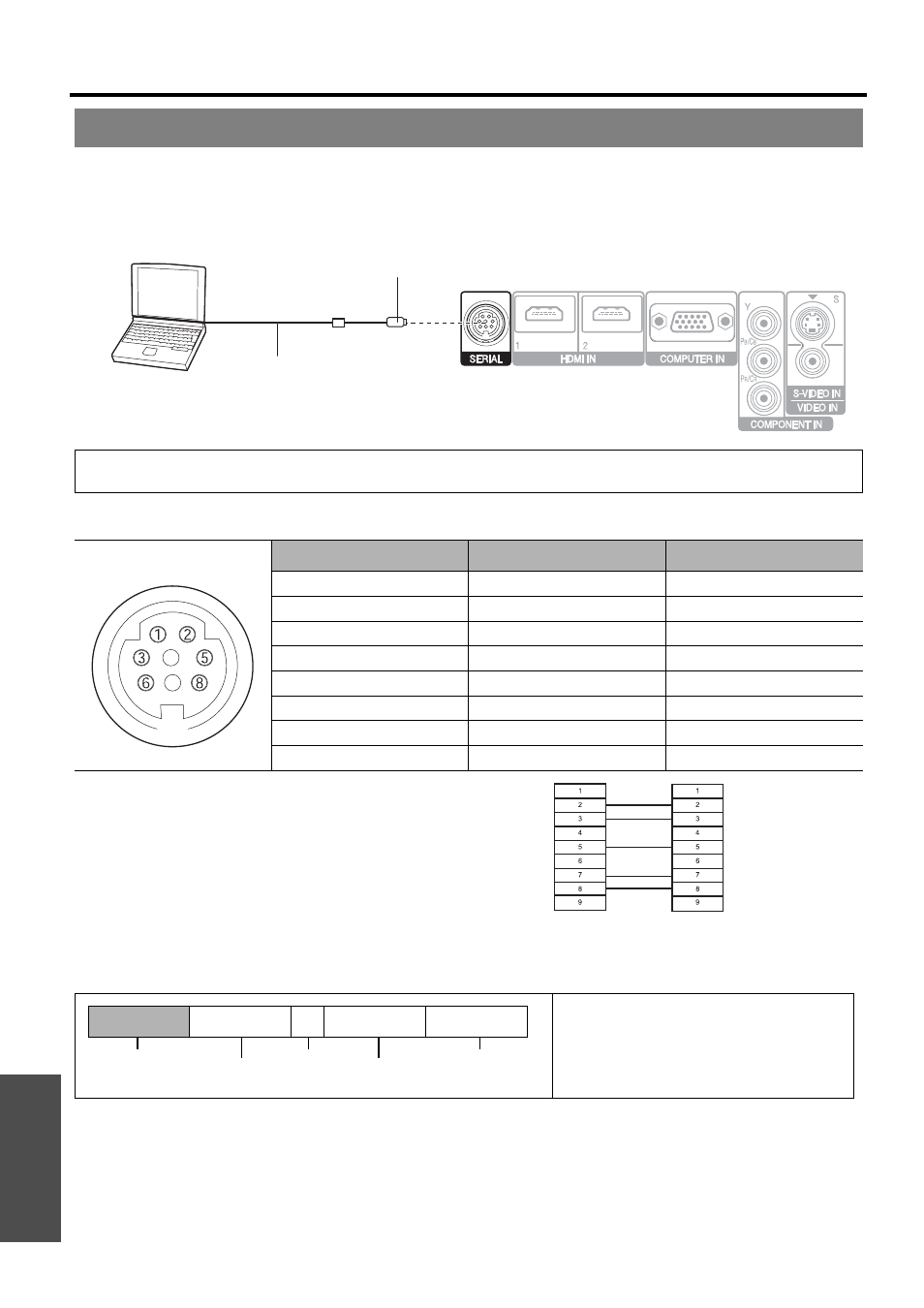

Последовательный порт, расположенный на панели входов проектора, соответствует характеристике
интерфейса RS-232C, так что проектор может управляться с персонального компьютера, подсоединённого
к этому входу.
J
Соединение
J
Назначение выводов и названия сигналов
J
Кабель для подключения
к компьютеру
(При подключении к персональному
компьютеру)
J
Основной формат
Данный проектор не может принимать команды в течение 10 секунд после включения лампы.
Подождите 10 секунд, прежде чем отправить команду.
При отправлении нескольких команд проверяйте получение ответа с проектора на первую команду,
прежде чем отправить следующую.
Если нужно отправить команду, не требующую параметров, двоеточие (:) не требуется.
Если с персонального компьютера отправлена неправильная команда, то с проектора на компьютер
будет отправлена команда ER401.
Последовательный порт
ПРИМЕЧАНИЕ:
• Необходимо использовать только кабель интерфейса RS-232C с ферритовым сердечником, тип ET-ADSER.
No. вывода
Название сигнала
Содержание
A
Внутреннее соединение
B
Внутреннее соединение
C
RXD
Полученные данные
D
GND
Заземление
E
TXD
Переданные данные
F
Внутреннее соединение
G
Нет соединения
H
Нет соединения
Получаемые с компьютера данные
состоят из STX, команды, параметрa
и ETX. Вы можете вставить нужный
параметр.
D-sub 8-штыревой (штекер)
Компьютер
Последовательный порт (гнездо)
Адаптер последовательного
порта
(ET-ADSER: Дополнительно)
NC
NC
NC
NC
NC
NC
NC
NC
Проектор
ПК (DTE)
STX
Команда
:
Параметр
ETX
Начальный
байт (02h)
1 байт
Конечный
(03h)
3 байта
1 байт -
4 байта
