Panasonic CF-19CHBAXBM - Инструкция (Страница 8)

8

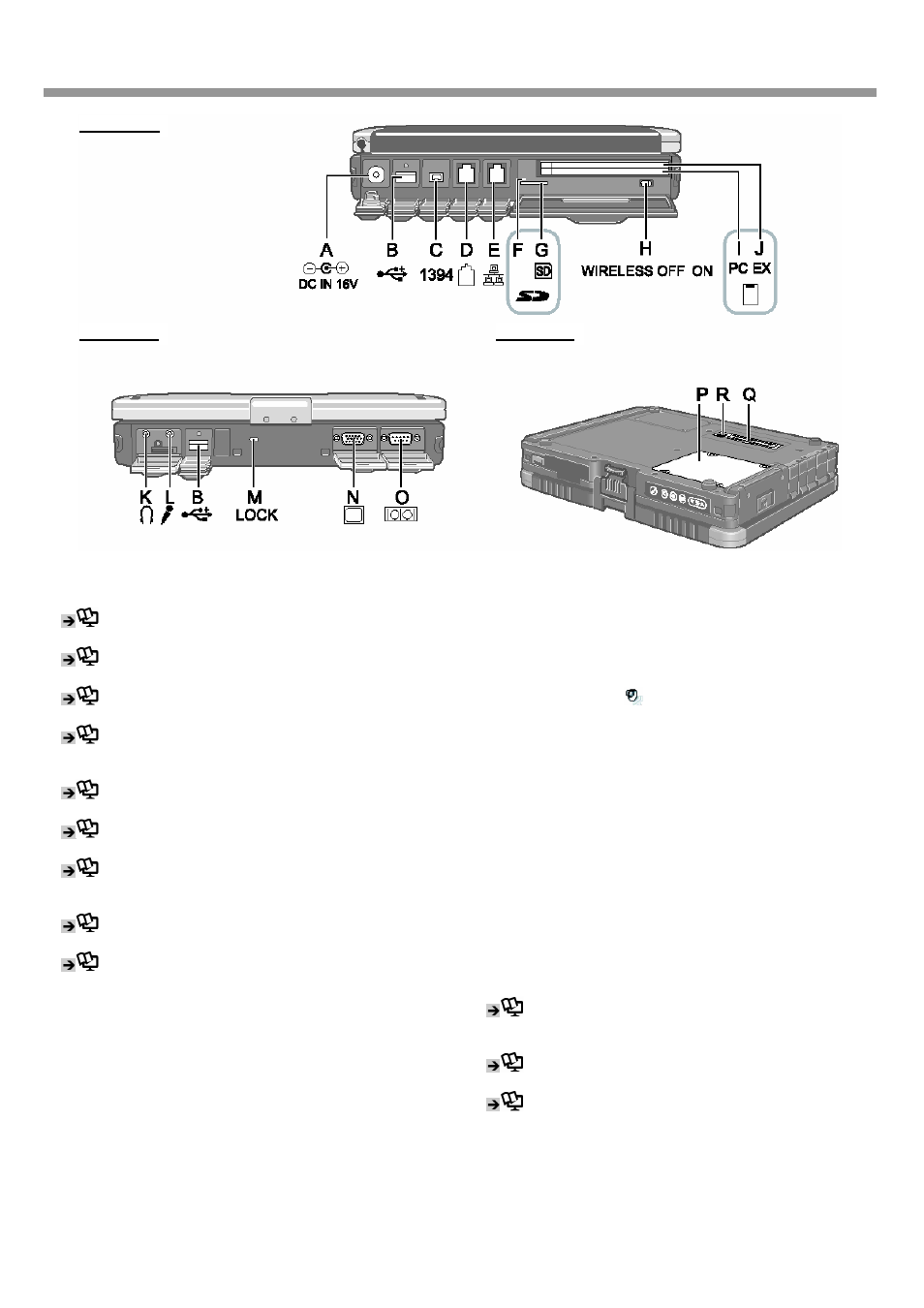

A: Разъем Питания
B: USB порт
Справочное Руководство «Устройства USB»
C: Коннектор Интерфейса IEEE 1394
Справочное Руководство «Устройства IEEE 1394»
D: Порт Модема
Справочное Руководство «Модем»
E: Порт Локальной Сети (LAN)
Справочное Руководство «Локальная Сеть (LAN)»
F: Индикатор Карты Памяти SD
(Мерцает: Осуществляется доступ)
Справочное Руководство «Карта Памяти SD»
G: Слот Карты Памяти SD
Справочное Руководство «Карта Памяти SD»
H: Выключатель Беспроводной Сети
Справочное Руководство «Утилита Выключения
Беспроводной Сети»
I: Слот PC Карты
Справочное Руководство «PC Карта / ExpressCard»
J: Слот ExpressCard
Справочное Руководство «PC Карта / ExpressCard»
K: Разъем для наушников
Вы можете подсоединить наушники или активные динамики.
Когда они подсоединены, звук из внутренних динамиков не
слышен.
L: Разъем для Микрофона
Может использоваться конденсаторный микрофон. При
использовании
микрофонов других типов, ввод
аудиоданных может быть невозможен, или может
возникнуть неисправность.
• При записи в стерео с использованием стерео
микрофона:
Дважды щелкните
в области уведомлений, щелкните
[Options] – [Properties], и добавьте метку для [Recording],
щелкните [OK] – [Options] – [Advanced Controls] –
[Advanced], уберите метку для [Mono Microphone], и
затем щелкните [Close].
• При использовании монофонического микрофона с 2-
контактным разъемом:
С
установками, приведенными выше, будет
записываться только аудио по левому каналу.
При
прослушивании микрофонного аудио с
использованием наушников, звук по левому каналу
слышен не будет, независимо от приведенных выше
установок. Причиной этому является спецификация
компьютера, и это не является неисправностью.
M: Замок Безопасности
Может быть подсоединен Кенсингтон-кабель.
Для
дополнительной информации обратитесь к
руководству, поставляемому с кабелем.
N: Порт Внешнего Дисплея
Справочное Руководство «Внешний Дисплей»
O: Последовательный Порт
P: Слот Модуля RAM
Справочное Руководство «Модуль RAM»
Q: Коннектор Шины Расширения
Справочное Руководство «Репликатор Портов /
Установка в Автомобиле»
R: Коннектор Внешней Антенны
Вид слева
Вид сзади Вид снизу
