– 8 –

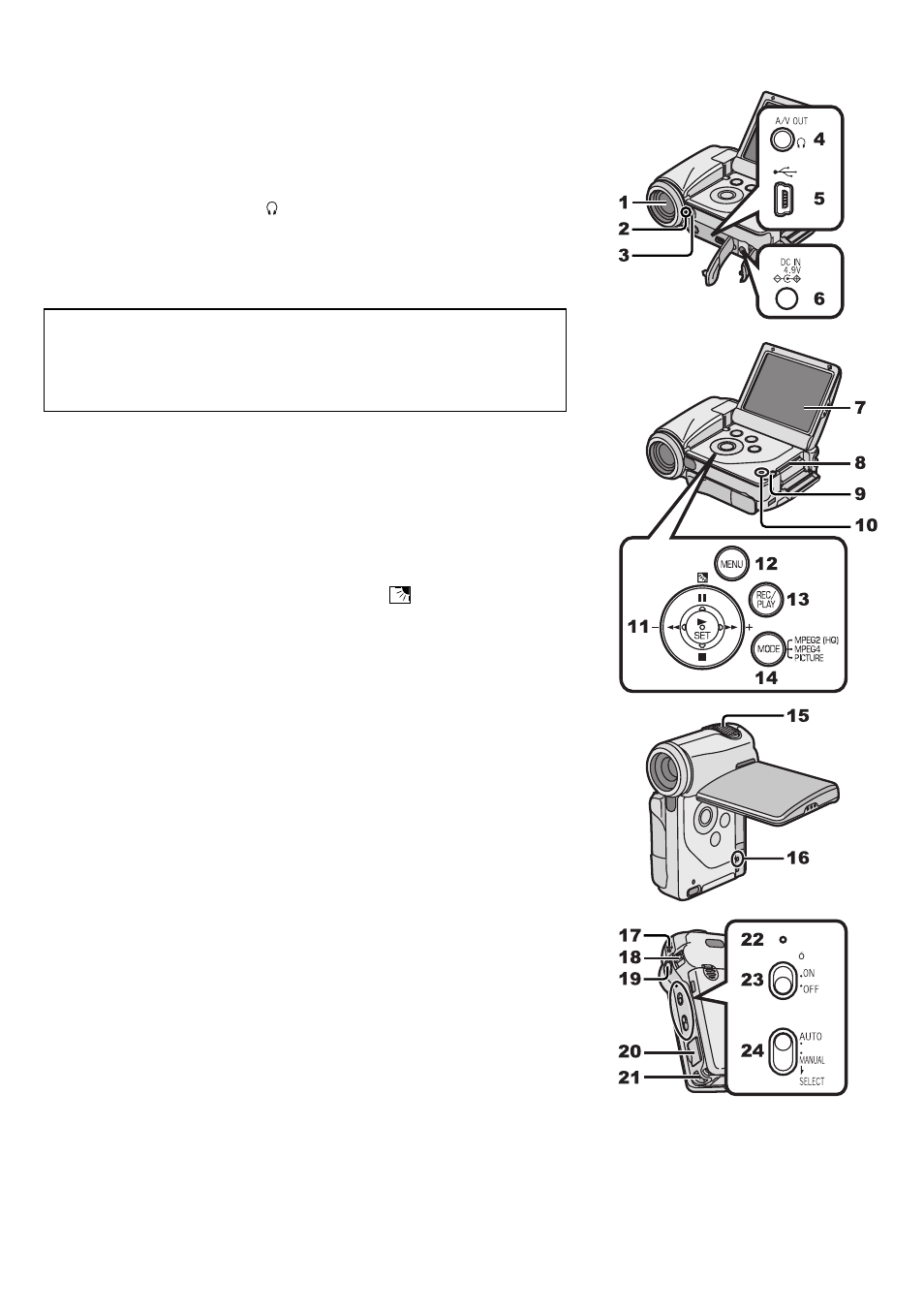

Органы управления и составные части
1 Объектив (стр.73)
2 Индикатор записи (стр.17)
3 Датчик дистанционного управления (стр.65)
4 Выход аудио/видео [A/V OUT] (стр.52)
Гнездо для наушников [ ] (стр.63)
5 Порт USB (стр.60)
6 Вход питания (постоянный ток) [DC IN 4.9V] (стр.10)
7 Жидкокристаллический монитор (стр.10)
Вследствие некоторых ограничений в технологии произ-
водства жидкокристаллических панелей возможно появле-
ние крошечных ярких или темных точек на ЖК-мониторе
вашей видеокамеры. Это не является неисправностью и не
влияет на качество записываемого изображения.
8 Слот Карты Памяти (стр.12)
9 Задвижка крышки слота Карты Памяти (стр.12)
10 Индикатор обращения к Карте Памяти [ACCESS] (стр.76)
11 Многофункциональная кнопка
Управление/Выбор функции
[
1/¡/7/6/SET] (стр.16, 27, 31, 32)
Компенсация фонового освещения [ ] (стр.33)
12 Кнопка Меню [MENU] (стр.16)
13 Кнопка выбора режима Запись/Воспроизведение
[REC/PLAY] (стр.15)
14 Кнопка выбора режима [MODE] (стр.15)
15 Микрофон (встроенный, стерео)
16 Кнопка сброса [RESET] (стр.21, 84)
17 Громкоговоритель
18 Регулятор трансфокатора [T/W] (стр.33)
Регулятор громкости [+VOL-] (стр.29)
19 Кнопка Включение/Остановка записи (стр.25, 26, 30)
20 Разъем для базового блока AV Cradle [MUTLI] (стр.11)
21 Держатель ремня (стр.65)
22 Индикатор питания (стр.10)
23 Выключатель питания [ON/OFF] (стр.15)
24 Переключатель настройки Автоматическая/Ручная/Выбор
[AUTO/MANUAL/SELECT] (стр.34, 35)
