RQTV0302
4
4
К основной
сетевой
розетке дома/
квартиры

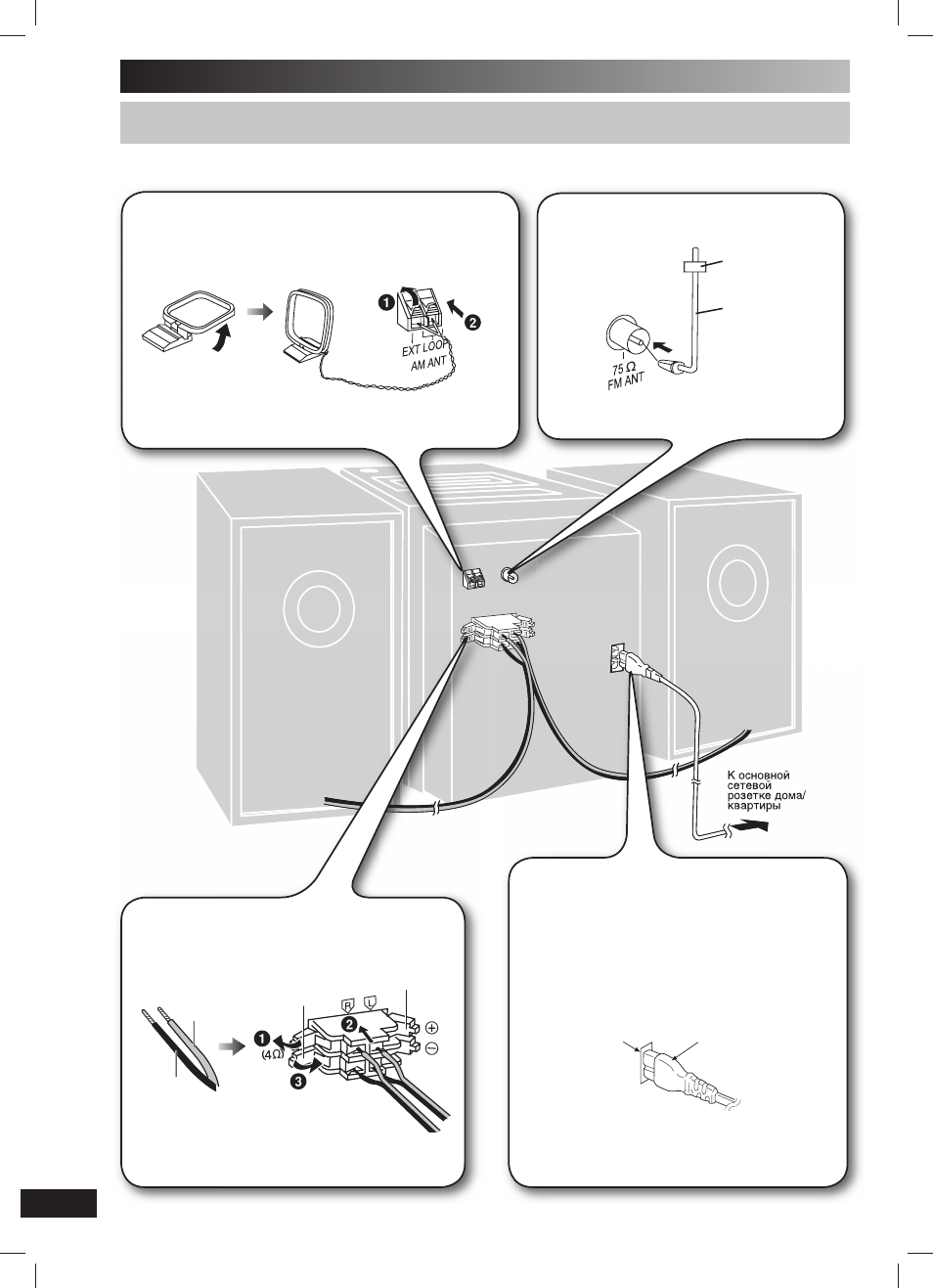

Подсоединение кабеля
громкоговорителей.
Подсоединение комнатной
FM-антенны.
Прикрепите лентой антенну к стене или колонне в
положении, в котором радиосигналы принимаются с
наименьшими препятствиями.
Подсоединение рамочной AM-антенны.
Установите антенну в вертикальном положении на подставку.
Свободный провод антенны должен быть отделен от других
проводов и шнуров.
Подсоединение кабеля переменного
тока.
Входящий в комплект кабель переменного тока
предназначен для использования исключительно
с данным изделием. Не используйте его с другим
оборудованием.
Установка разъема
Разъем
красный ( ª)
черный ( ·)
красный ( ª)
черный ( ·)
Даже если разъем полностью вставлен в гнездо,
то, в зависимости от типа гнезда, часть разъема
может выступать, как показано на рисунке. Тем
не менее, это не создает никаких проблем для
использования изделия.
Гнездо для кабеля
Неправильное подключение может вызвать
повреждение изделия.
Рамочная AM-антенна Клейкая
лента
Комнатная
FM-антенна
Выполнение соединений Выполнение соединений
Подсоедините кабель переменного тока только лишь после подсоединения всех частей аппарата.
Простая установка
