Страница 6: Pуcckий
PУCCKИЙ

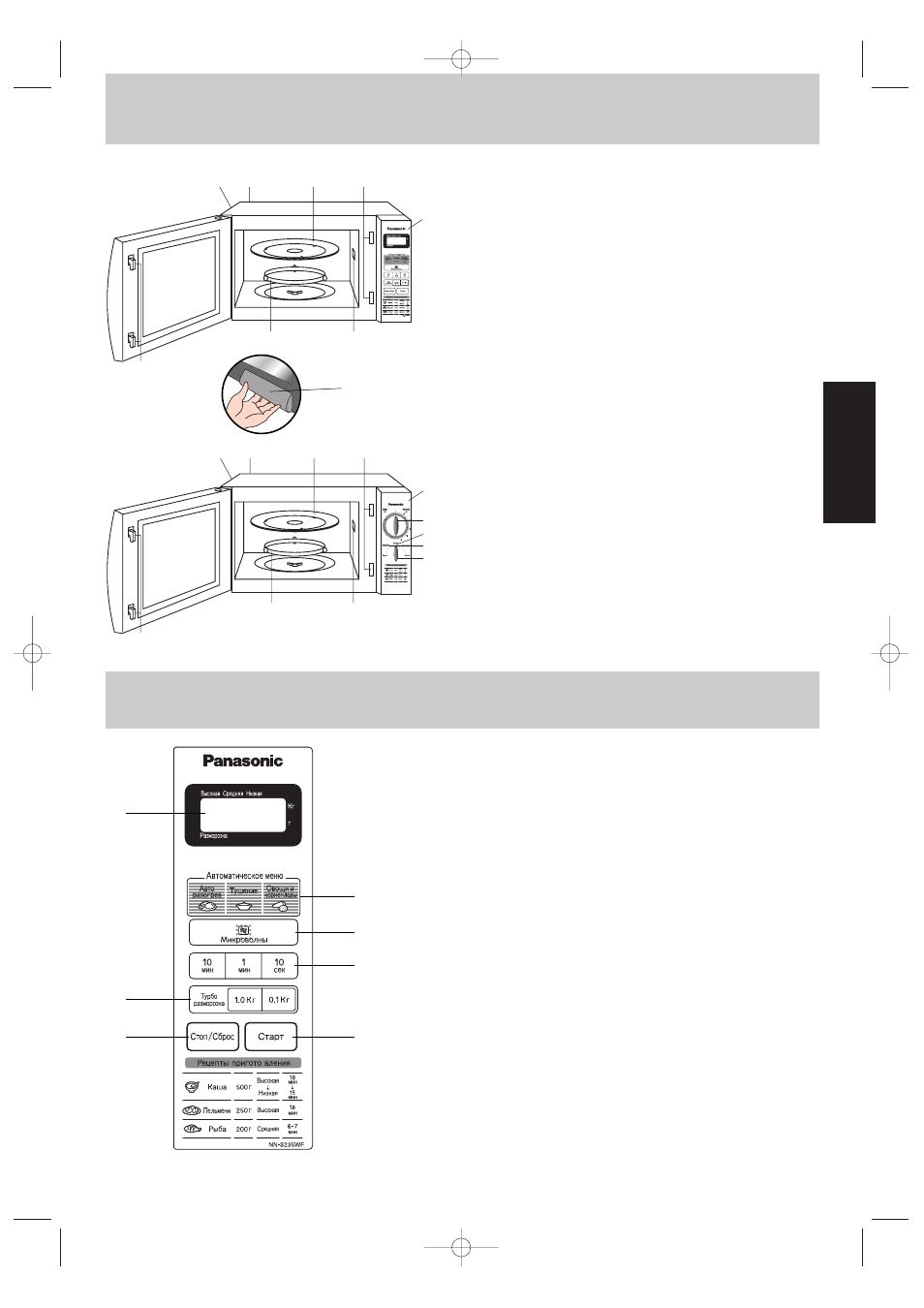

Принципиальная схема устройства
- Ru-5 -
Панель управления
(NN-S235)
1
1 Смотровое окно печи
2
2 Система блокировки дверцы
3
3 Ручка открывания дверцы
Потяните, чтобы открыть дверь. Открытие дверцы во время
приготовления приведет к остановке процесса, но
программа сохранится. Открытие дверцы во время
приготовления - это совершенно безопасно в плане
воздействия микроволн.
4
4 Панель управления
5
5 Крышка (не снимается)
6
6 Роликовое кольцо
а) Роликовое кольцо нужно регулярно чистить во
избежание дополнительных шумов во время работы.
б) Роликовое кольцо и поворотный стол используются
только вместе.
7
7 Наклейка с идентификационным номером модели
8
8 Вентиляционные отверстия
9
9 Стеклянный поворотный стол
а) Не включайте печь, если внутри не установлено
роликовое кольцо и поворотный стол.
б) Используйте только специально предназначенный для
данной печи поворотный стол. Не заменяйте его
какими-либо другими лотками.
в) Прежде чем мыть или чистить поворотный стол, дайте
ему остынуть.
г) Не помещайте продукты непосредственно на поворотный
стол. Пища должна готовиться в специальной посуде,
предназначенной для микроволновой печи, или на
решетке, которая установлена на поворотный стол.
д) Если пища или посуда на поворотном столе касается
стенок печи и препятствует вращению, поворотный стол
будет автоматически вращаться в противоположном
направлении. Это нормально.
е) Поворотный стол может поворачиваться в разных
направлениях.
(1) Окошко дисплея
(2) Клавиша турборазморозки Turbo Defrost
(3) Сенсорные кнопки автоматического меню
(4) Кнопка установки мощности микроволнового режима
(5) Кнопка установки времени
(6) Кнопка остановки/сброса программы Стоп/Сброс
Перед приготовлением:
Одно нажатие сбрасывает предыдущие команды.
Во время приготовления:
Одно нажатие останавливает процесс приготовления.
Второе нажатие сбрасывает все команды, и на дисплее
появляется знак двоеточия.
(7) Кнопка включения Старт
Нажмите кнопку один раз для начала работы печи. Если
дверца открыта или во время работы печи нажата кнопка
Стоп/Сброс, для возобновления процесса приготовления
нужно нажать кнопку Старт еще раз.
Звуковой сигнал:
При нажатии кнопок раздается звуковой сигнал. Если сигнал
отсутствует, значит установка произведена неправильно. При
переходе от одного этапа программы к другому раздается
двойной сигнал. По окончании процесса приготовления
прозвучит 5 звуковых сигналов.
8
7
2
9
1
6
5
2
4
NN-S235
8
7
2
9
1
6
5
2
4
=
0
-
~
NN-S215
3
(1)
(2)
(6)
(7)
(4)
(5)
(3)
