57
LSQT1283

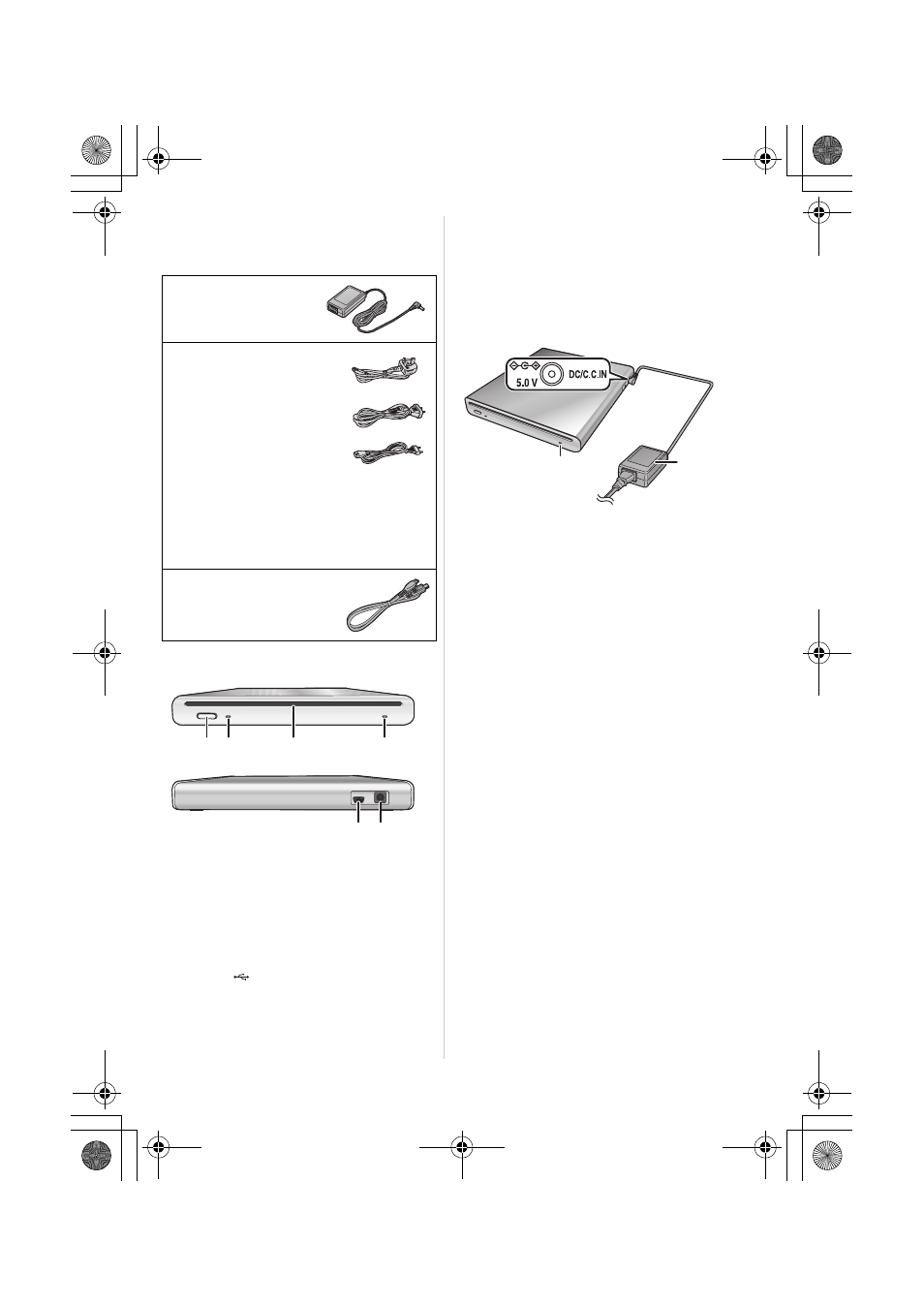

¬ อุปกรณเสริม
ตรวจสอบอุปกรณเสริมกอนการใชอุปกรณนี้
¬ การระบุและใชงานชิ้นสวน
1 ปุมนําแผนออก [<]
2 ไฟคนขอมูล [ACCESS] (P58)
3 ชองใสแผนดิสก
4 ไฟแสดงการทํางาน [POWER]
≥ ไฟจะติดสวางเมื่อเครื่องตอเขากับแหลงจายไฟ
AC
5 ขั้ว USB [ ]
6 ขั้วสัญญาณ DC ขาเขา [DC/C.C.IN 5.0 V]
≥ หามใชอะแดปเตอร AC
อื่นนอกจากสายที่จัดมาให
¬ แหลงจายไฟ
อุปกรณจะอยูในสภาพเตรียมพรอมขณะตออะแดปเตอร
AC อยู วงจรหลักจะ “เตรียมพรอม”
อยูตลอดเวลาขณะที่อะแดปเตอร AC
เชื่อมตออยูกับเตารับไฟฟา
1 ตอสาย AC เขากับอะแดปเตอร AC
A
2 ตอสาย AC เขากับเตารับ AC
3 ตออะแดปเตอร AC เขากับขั้วสัญญาณเขา DC
ที่ตัวอุปกรณ
[DC/C.C.IN 5.0 V]
≥ ไฟแสดงการทํางาน
B
จะติดสวาง
≥ สายไฟ AC มีไวใชกับอุปกรณนี้เทานั้น
หามใชกับอุปกรณอื่น หรือใชสายไฟ AC
เพื่อจายไฟใหแกอุปกรณอื่นผานอุปกรณนี้
≥ เครื่องและแผนอาจเกิดความรอนระหวางใชงาน
ซึ่งไมถือเปน ความผิดปกติ
อะแดปเตอร AC
VSK0692
สายไฟ AC
A
K2CT3CA00004
สหราชอาณาจักร
เขตบริหารพิเศษฮองกงและ
ซาอุดิอาราเบีย
B
K2CJ2DA00011
ออสเตรเลียและนิวซีแลนด
C
K2CR2DA00004
พื้นที่อื่นนอกจากสหราชอาณาจักร
เขตบริหารพิเศษฮองกง ออสเตรเลีย
นิวซีแลนดและซาอุดิอาราเบีย
สายตอ Mini AB USB
K2KZ59B00002
A
B
C
2 3 4 1
6 5
B A
1
3
2
