Инструкция по эксплуатации Panasonic TX-PR42ST50
Страница 8
Принадл
ежно
сти
/
допо
лнительные
принадл
ежно
сти
Рук
ов
од
ств
о по
быстрой
по
дг
от
овке
к
эк
спл
уатации
8
Сборочный винт (черный)
(5) (TX-PR42ST50, TX-PR50ST50)
(1) (TX-PR55ST50)
M4 × 10
Сборочный винт (серебристый)
(7) (TX-PR42ST50, TX-PR50ST50)
(12) (TX-PR55ST50)
M5 × 16
Кронштейн
●
TBL5ZA3157 (TX-PR42ST50, TX-PR50ST50)
●
TBL5ZA3200 (TX-PR55ST50)
Стойка
●
TXFBL5Z0095 (TX-PR42ST50)
●
TXFBL5Z0066 (TX-PR50ST50)
●
TXFBL5Z0067 (TX-PR55ST50)
Крышка
●
TXFBL5Z0050
(TX-PR42ST50,
TX-PR50ST50)
●
TXFBL5Z0057
(TX-PR55ST50)
Основание
●
TBL5ZX0306 (TX-PR42ST50)
●
TBL5ZX0242 (TX-PR50ST50)
●
TBL5ZX0345 (TX-PR55ST50)
■

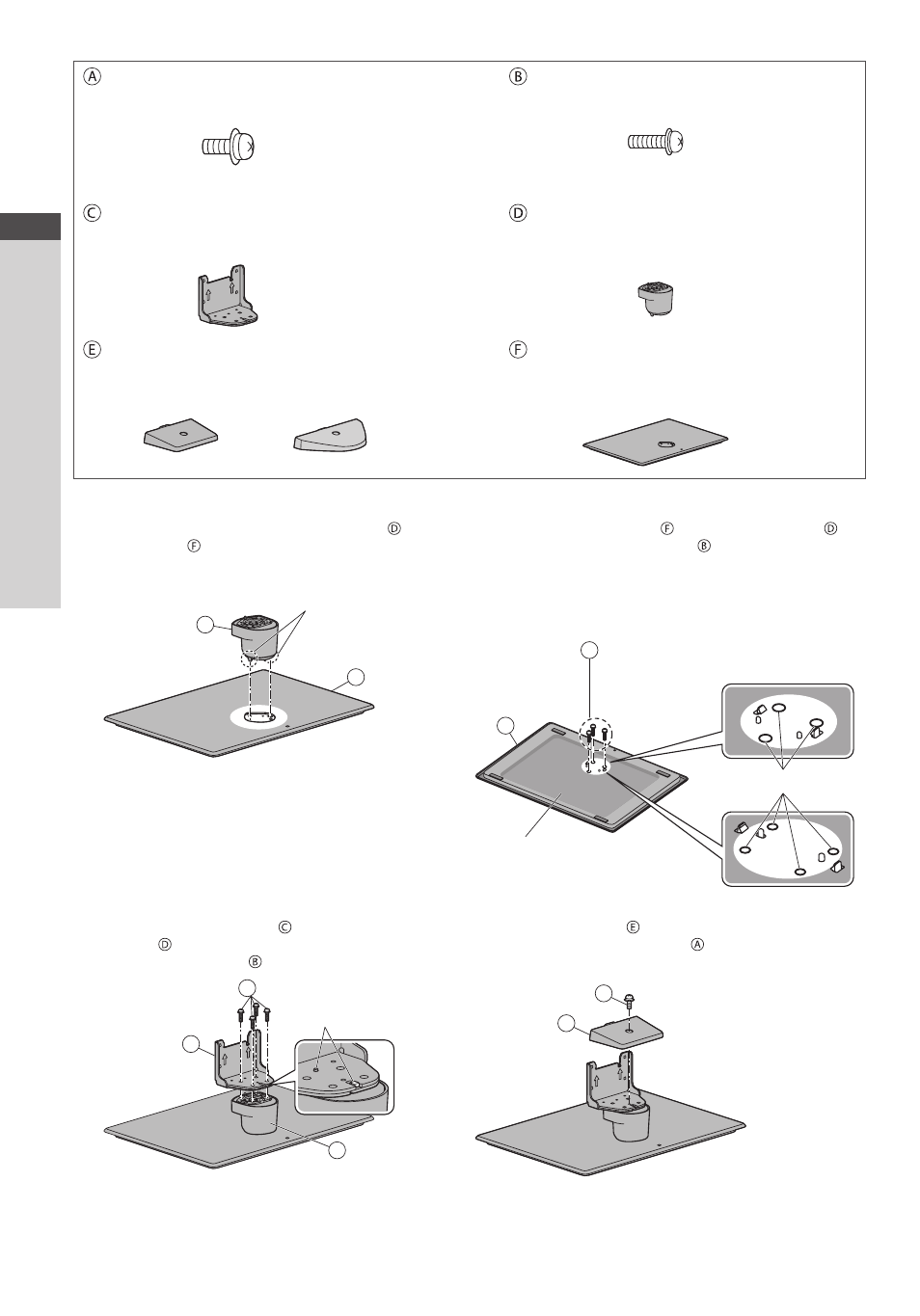

Сборка подставки
1
Надежно вставьте фиксаторы стойки в
основание
2
Переверните основание и закрепите стойку с
помощью сборочных винтов
●
Переворачивая основание, не нужно удерживать
стойку.
F
B
Нижняя сторона
основания
Отверстия для винтов
TX-PR42ST50,
TX-PR50ST50
TX-PR55ST50
(3) (TX-PR42ST50, TX-PR50ST50)
(4) (TX-PR55ST50)
F
D
Фиксаторы
(снизу)
3
Установите кронштейн на фиксаторы
стойки и закрепите его с помощью
сборочных винтов
4
Установите крышку и надежно зафиксируйте ее с
помощью сборочного винта
B
C
D
Фиксаторы
(сверху)
E
A
