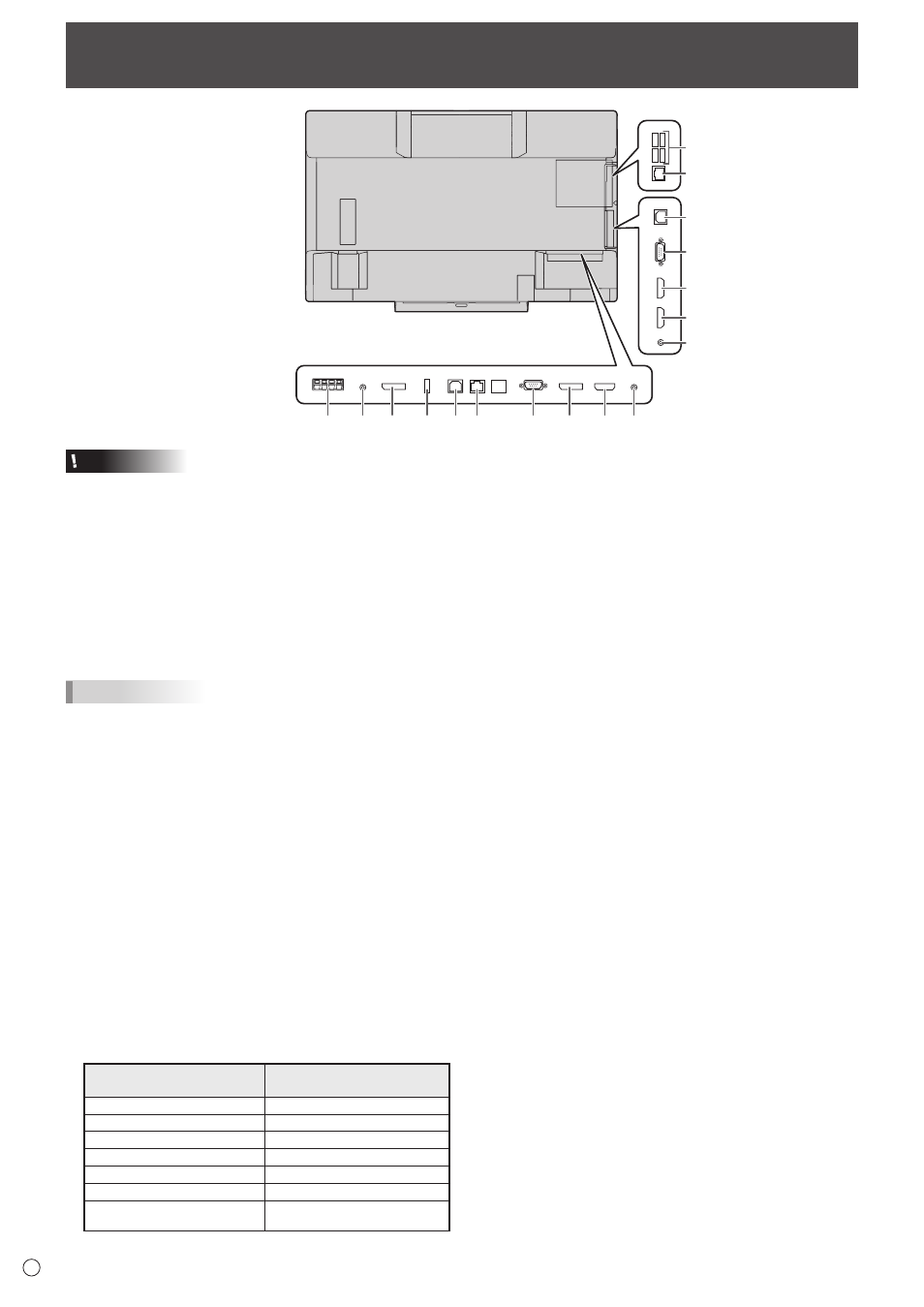

Подсоединение периферийного оборудования – Инструкция по эксплуатации Sharp PN-60TA3
Страница 12
12
P
15
10 9
11 12 14
5
4
1
7
8
3
2
6
13
17
16
Подсоединение периферийного оборудования
Внимание
• Проверьте, что вы выключили главный выключатель
питания и вынули вилку из электрической розетки,
прежде чем присоединять/отсоединять кабели. Также
прочтите руководство пользователя того оборудования,
которое будет подсоединяться.
• Будьте внимательны и не перепутайте при подсоединении
кабелей входной и выходной разъемы. Если кабели,
подсоединенные к входному и выходному разъемам,
будут случайно перепутаны, это может стать причиной
возникновения неисправностей и других проблем.
• Запрещается использовать кабели с поврежденным
или деформированным разъемом. Несоблюдение
этих рекомендаций может привести к возникновению
неисправностей.
ПОДСКАЗКИ
• Для использования сенсорной панели с компьютером,
к которому подключен монитор, подсоедините USB-
кабель сенсорной панели к компьютеру.
Подробная информация приведена в руководстве
по эксплуатации приложения Инструмент Настройки
Сенсорной Панели.
• Изображения могут отображаться неправильно в
зависимости от подсоединяемого компьютера (видеокарта).
• Используйте автоматическую настройку экрана
при передаче изображения экрана компьютера
в первый раз с помощью D-SUB1 или D-SUB2,
или при изменении настроек компьютера. Экран
настраивается автоматически, когда SELF ADJUST
<АВТОМАТИЧЕСКАЯ НАСТРОЙКА> в меню MONITOR
<МОНИТОР> установлена в ON <ВКЛ>.
• Если устройство воспроизведения подключено
напрямую через аудиовыход к динамикам или другим
устройствам, видео на мониторе может запаздывать по
отношению к звуку.
Для проигрывания звука устройство воспроизведения
должно быть подключено к аудиовходу монитора, а к
аудиовыходу монитора должны быть подсоединены
динамики или другие устройства.
• Входные разъемы аудио, используемые в каждом из
режимов входа, имеют следующие настройки по умолчанию:
Режим ввода
Входной разъем аудио
(настройка по умолчанию)
D-SUB1
Входной разъем аудио1
D-SUB2
Входной разъем аудио2
DisplayPort
Входной разъем DisplayPort
HDMI1
Входной разъем HDMI1
HDMI2
Входной разъем HDMI2
HDMI3
Входной разъем HDMI3
WHITEBOARD
<БЕЛАЯ ДОСКА>
БЕЛАЯ ДОСКА
Для удобства используйте отдельные разъемы для
различных целей;
Например, используйте разъем снизу монитора для
подключения стационарного компьютера, а разъем сбоку
монитора – для подключения мобильного компьютера.
1. Входной разъем HDMI1
2. Входной разъем HDMI2
3. Входной разъем HDMI3
• Используйте имеющийся в продаже кабель HDMI
(совместимый со стандартом HDMI).
• Установите HDMI1/HDMI2/HDMI3 в INPUT SELECT
<ВЫБОР ВХОДА> в меню SETUP <УСТАНОВКА> в
соответствии с подключаемым устройством.
• Выберите используемый входной разъем аудио в
AUDIO SELECT <ВЫБРАТЬ АУДИО ВХОД> в меню
SETUP <УСТАНОВКА>.
При выборе HDMI нет необходимости подсоединения
к входному аудио-разъему.
4. Входной разъем DisplayPort
• Используйте имеющийся в продаже кабель DisplayPort
(совместимый со стандартом DisplayPort).
• Выберите используемый входной разъем аудио в
AUDIO SELECT <ВЫБРАТЬ АУДИО ВХОД> в меню
SETUP <УСТАНОВКА>.
При выборе DisplayPort нет необходимости
подсоединения к входному аудио-разъему.
5. Входной разъем D-sub1
• Установите D-SUB1 в INPUT SELECT <ВЫБОР
ВХОДА> в меню SETUP <УСТАНОВКА> в соответствии
с подключаемым устройством.
• Для использования с D-SUB1[VIDEO] <D-SUB1[ВИДЕО]>
подключите зеленый терминал к видеовыходу
устройства.
• Выберите используемый входной разъем аудио в
AUDIO SELECT <ВЫБРАТЬ АУДИО ВХОД> в меню
SETUP <УСТАНОВКА>.
6. Входной разъем D-sub2
• Выберите используемый входной разъем аудио в
AUDIO SELECT <ВЫБРАТЬ АУДИО ВХОД> в меню
SETUP <УСТАНОВКА>.
