Введение
9

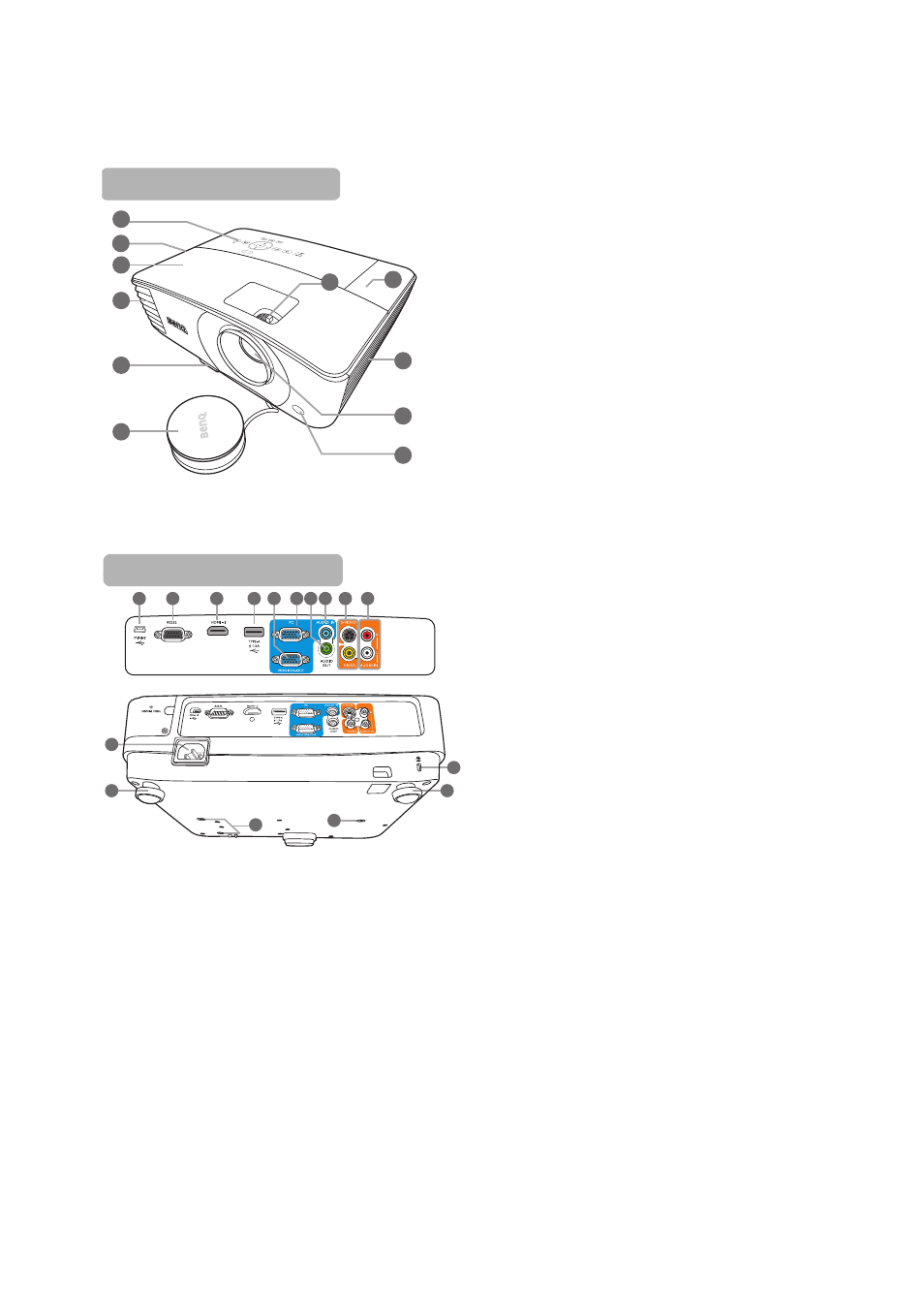

Внешний вид проектора
1.
Внешняя панель управления
(Подробнее см.
управления и функции" на стр. 10
.)
2.
Решетка динамика
3.
Крышка лампы
4.
Вентиляционное отверстие (выпуск
теплого воздуха)
5.
Кнопка регулятора наклона
6.
Крышка объектива
7.
Регулятор фокуса и масштаба
8.
Крышка беспроводного устройства
9.
Вентиляционное отверстие (впуск
охлаждающего воздуха)
10. Проекционный объектив
11. Инфракрасный датчик ДУ
12. Порт USB мини
13. Порт управления RS232
14. Входной порт HDMI
15. Гнездо USB, тип A
Предоставляет 1,5 A. Используется
для зарядки адаптера
(дополнительная принадлежность).
16. Гнездо выходного сигнала RGB
17. Разъемы входного сигнала RGB
(ПК)/компонентного видеосигнала
(YPbPr/YCbCr)
18. Разъем аудиовыхода
19. Разъем аудиовхода
20. Вход S-Video
Гнездо видеовхода
21. Входные аудиоразъемы (Л/П)
22. Разъем питания перем. тока
23. Регулятор наклона
24. Отверстия для потолочного
монтажа
25. Разъем для замка Kensington
(защита от кражи)
1
3
4
5
6
7
8
9
11
10
2
Вид спереди/сверху
22
23
23
25
24
24
13
14
12
15 16
18 19
17
20 21
Вид сзади/снизу
