6

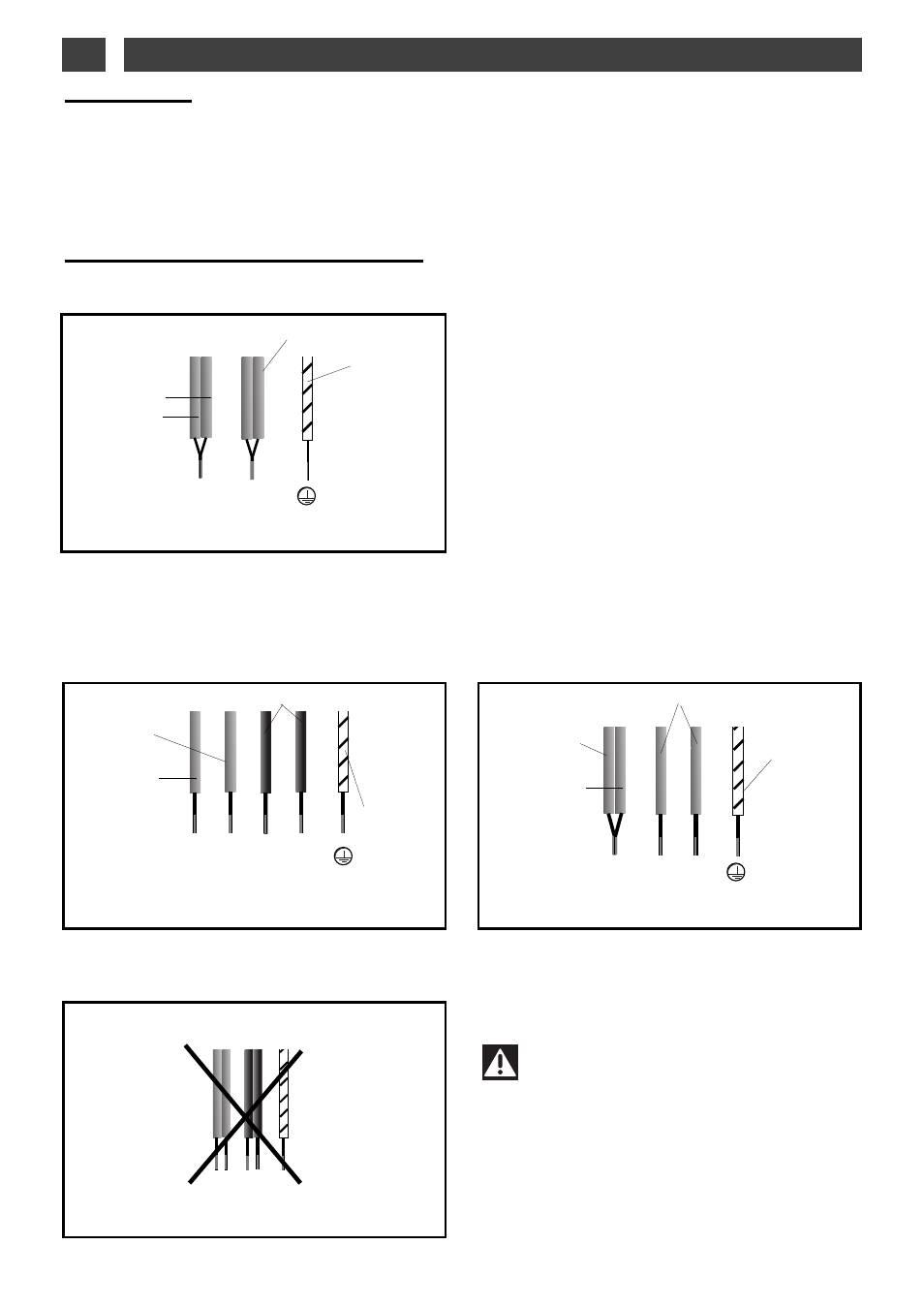

1 / INSTALLATIE VAN HET APPARAAT
NL
Scheid voor de aansluiting de 2 fasedraden L1
en L2.
N
L
Groen/geel
Blauw
Zwart of grijs
Bruin
Nulleider
Aarding
Fase
N
L1 L2
Blauw
Groen/geel
Zwart of grijs
Bruin
• 220-240V
~
Let op
Indien de voedingskabel beschadigd
is moet deze veiligheidshalve door de
fabrikant, de servicedienst of een andere
bekwame persoon worden vervangen.
Indien bij een aansluiting van 400 V 2N driefasig
de kookplaat niet functioneert, controleer dan
of de nulleider goed is aangesloten.
Uw kookplaat moet worden aangesloten op het net met behulp van een stekker, overeenkomstig
de voorschriften van IEC 60083 of een eenpolige onderbreker, overeenkomstig de geldende
installatieregels.
Bij het onder spanning zetten van de kookplaat, of in geval van een lange stroomstoring, verschijnt
een lichtcodering op het bedieningspaneel. Deze informatie zal na 30 seconden verdwijnen.
Aansluiting
• 400V 2N
~
- 16A
32A
Scheid de draden voor de aansluiting.
Nulleider
Aarding
Fase
N1
L1 L2
Blauw
Groen/geel
Zwart of grijs
Bruin
• 2x230V 2L+ 2N
~
- 16A
N2
• 400V 3
~
- 16A
Aarding
Nulleider
Fase
Speciale schakeling DTI1053XE
