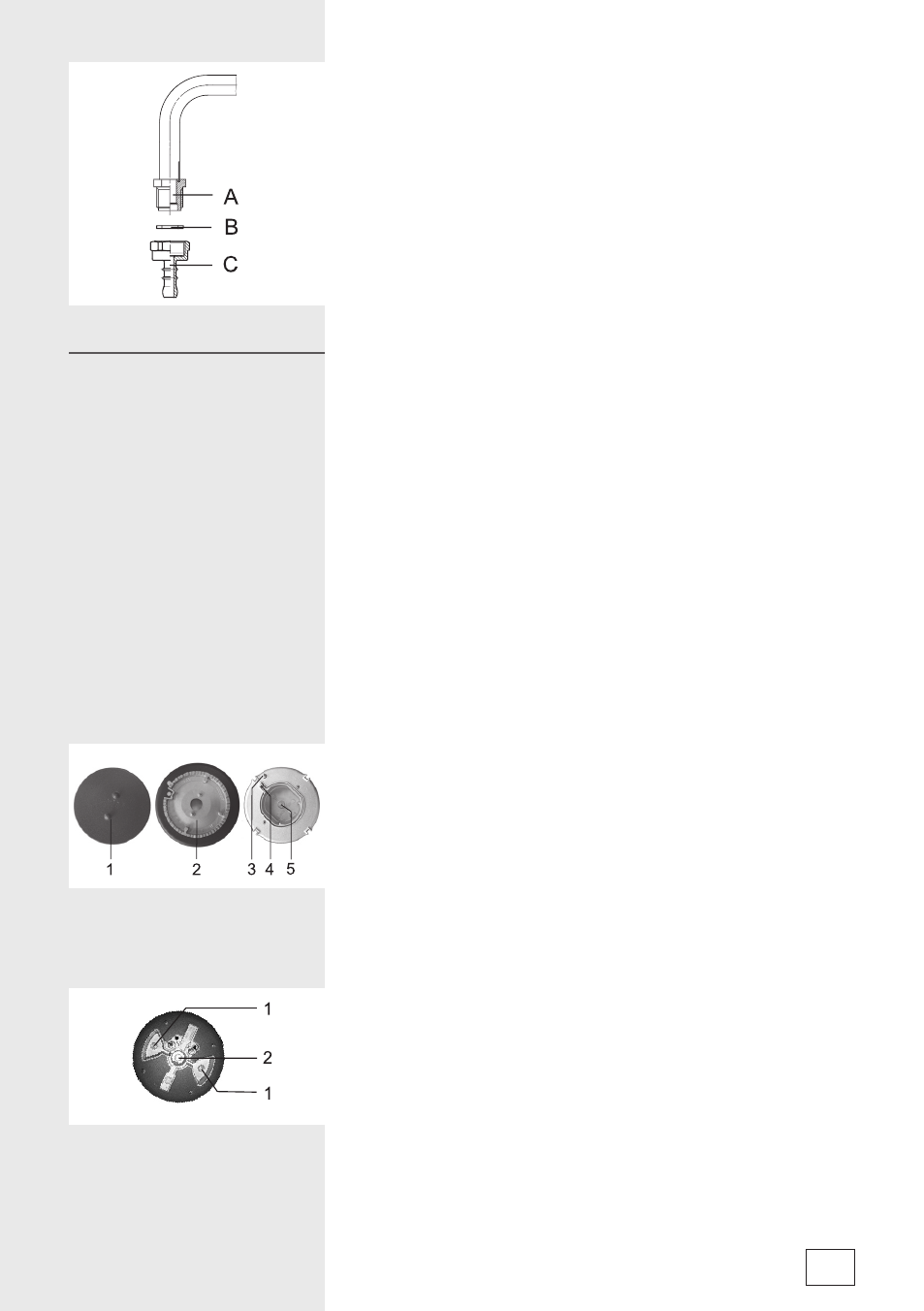

Адаптер для подключения к газу
A Адаптер ISO7-1 R1/2
B Неметаллический уплотнитель толщиной 2 мм
C Патрубок для сжиженного газа
После подключения проверьте, правильно ли работают
горелки. Ядро пламени должно быть окрашено в зелено-
голубой цвет. Если пламя нестабильное, при необходимости
повысьте минимальную мощность. Объясните потребителю,
как управлять горелками и вместе прочитайте руководство
по эксплуатации.
• Вам не потребуется извлекать варочную поверхность из
столешницы, чтобы подключить аппарат к другому типу
газа.
• Перед подключением выключите аппарат из электросети и
перекройте подвод газа.
• Замените установленные форсунки для номинальной
тепловой нагрузки на соответствующие форсунки для
нового типа газа (см. таблицу форсунок).
• При подключении аппарата к сжиженному газу (пропан,
бутан) закручивайте регуляционный винт для минимальной
тепловой нагрузки до упора (налегания).
• При подключении аппарата к природному газу
откручивайте регуляционный винт для минимальной
тепловой нагрузки до достижения минимальной тепловой
нагрузки, но не более чем на 1,5 оборота от налегания.
Горелка (зависит от модели)
Большая и маленькая горелки
1 Покров короны горелки
2 Корона горелки с носителем покрова горелки
3 Термо элемент (некоторых моделях)
4 Зажигальная свечка
5 Сопло
Двойная горелка (вок) – у некоторых моделей
1 Внешняя форсунка (2 шт.)
2 Внутренняя форсунка
114 115
Подключение к другому
типу газа
