РУКОВОДСТВО ПО УСТАНОВКЕ
И ИСПОЛЬЗОВАНИЮ
Technical service - all rights reserved by
MCZ Group spa. Reproduction prohibited.
стр. 17
Часть 3
Часть 3

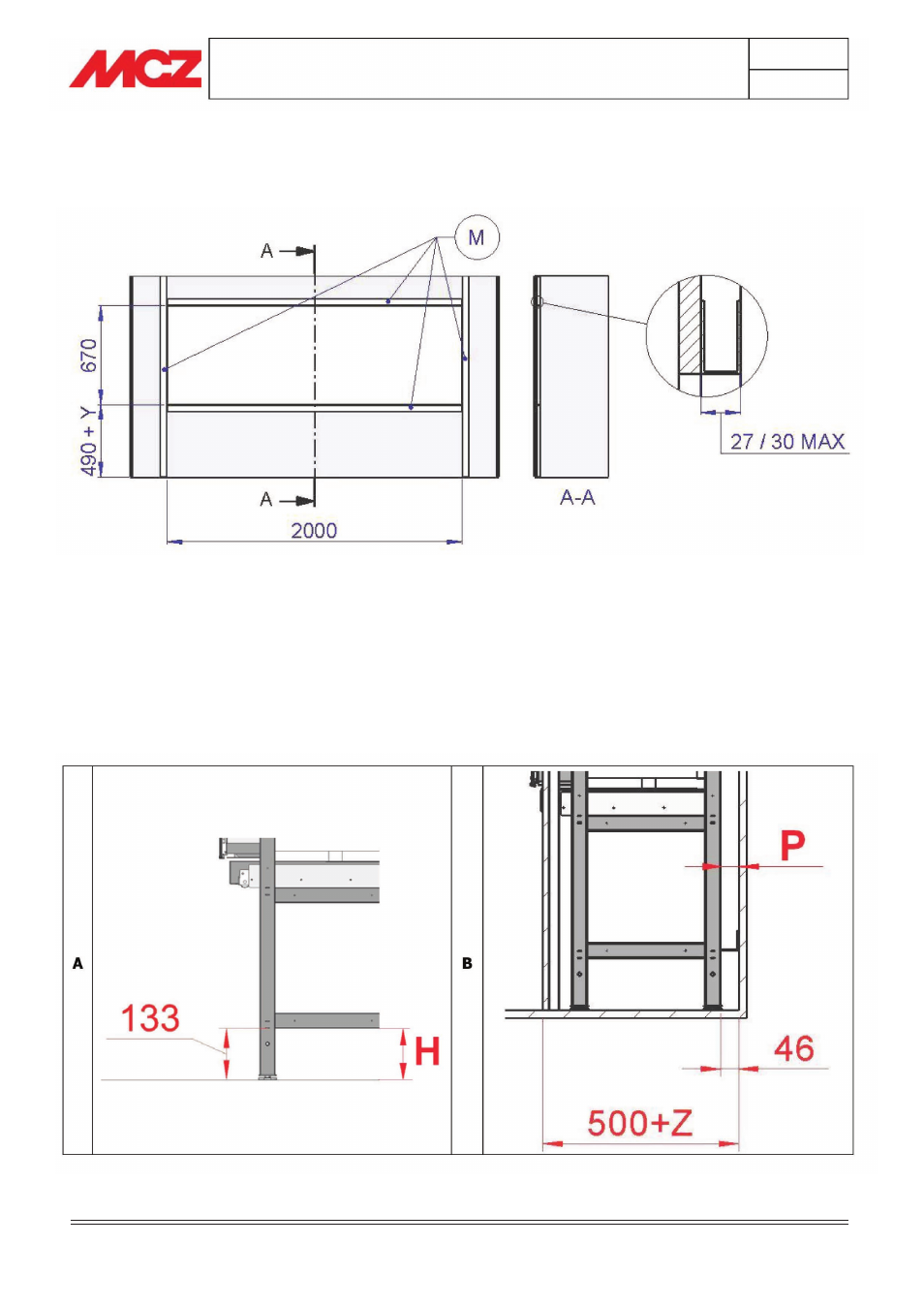

3.9 ОТВЕРСТИЕ В ГИПСОКАРТОНЕ
РАЗМЕР ОТВЕРСТИЯ В ГИПСОКАРТОНЕ (2000 мм × 670 мм):
Y = H – 133, где Н – расстояние от пола до нижней кромки поперечины рамы (рис.А)
133 – минимальный размер (ножки полностью закручены).
Z = P – 146, где Р – расстояние от стены до задней части вертикальной стенки рамы (рис.В).
6 – минимальный размер настенных креплений.
С помощью вышеуказанных формул рассчитайте высоту отверстия в гипсокартонной стене от пола, а
также расстояние от стенки до базовой стены. Для усиления отверстия в стене используйте крепления
(М) с максимальной глубиной 30 мм.
