68

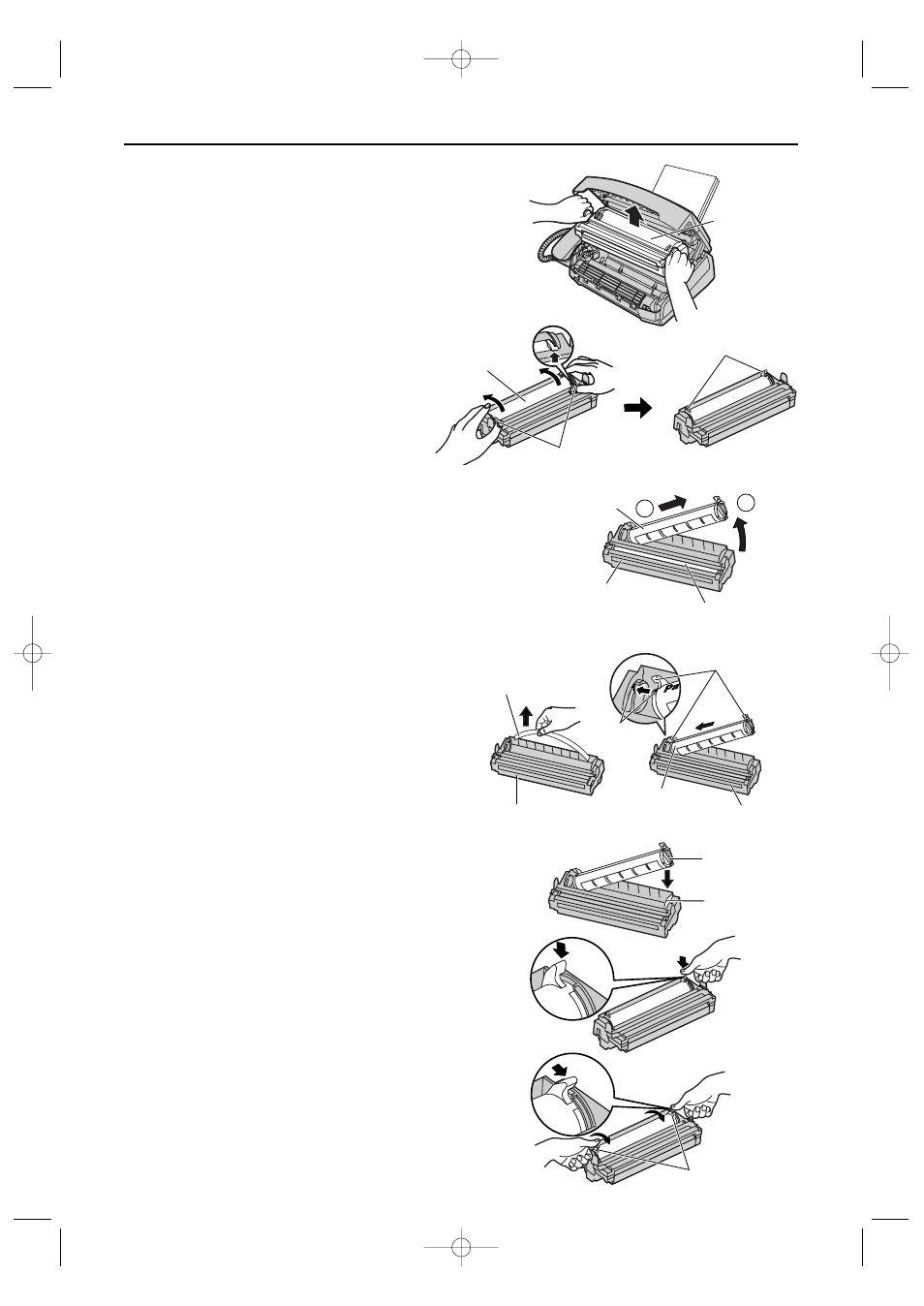

Замена
7
Если вы одновременно заменяете
барабан, извлеките новый барабан из
защитной упаковки. Удалите
защитную вставку из барабана.
Держа тонер-картридж надписью
“Panasonic” вверх, совместите
красные стрелки на картридже и
барабане.
Использованный
тонер-картридж
1
2
Барабан
Зеленая поверхность
барабана
6
Потяните вверх правый конец
использованного тонер-картриджа (
#
).
Извлеките картридж из барабана (
$
).
●
Тонер может прилипнуть к картриджу и
к барабану. Будьте осторожны при
обращении. Подробнее см. стр. 4.
●
Не допускайте попадания тонера на
зеленую поверхность барабана.
●
Поместите использованный тонер-
картридж в защитную упаковку.
8
Вставьте выступ на тонер-картридже в
углубление на барабане.
Выступ
Прорезь
9a
С усилием нажимайте на правую
сторону тонер-картриджа до
защелкивания и…
9b
и с усилием поверните два рычага на
тонер-картридже.
Рычаги
Защитная
вставка
Новый барабан
Новый тонер-
картридж
Барабан
Держите здесь.
Красные
стрелки
(продолжение)
Использованный
тонер-картридж
Рычаги
Рычаги
4
Слегка постучите по использованному
тонер-картриджу, чтобы оставшийся
тонер высыпался внутрь барабана.
Извлеките барабан с тонером,
взявшись за два выступа.
●
Если Вы заменяете одновременно и
тонер-картридж, и барабан, перейдите
к шагу 7.
5
С усилием поверните
два рычага на
использованном
тонер-картридже.
Барабан с
тонером
