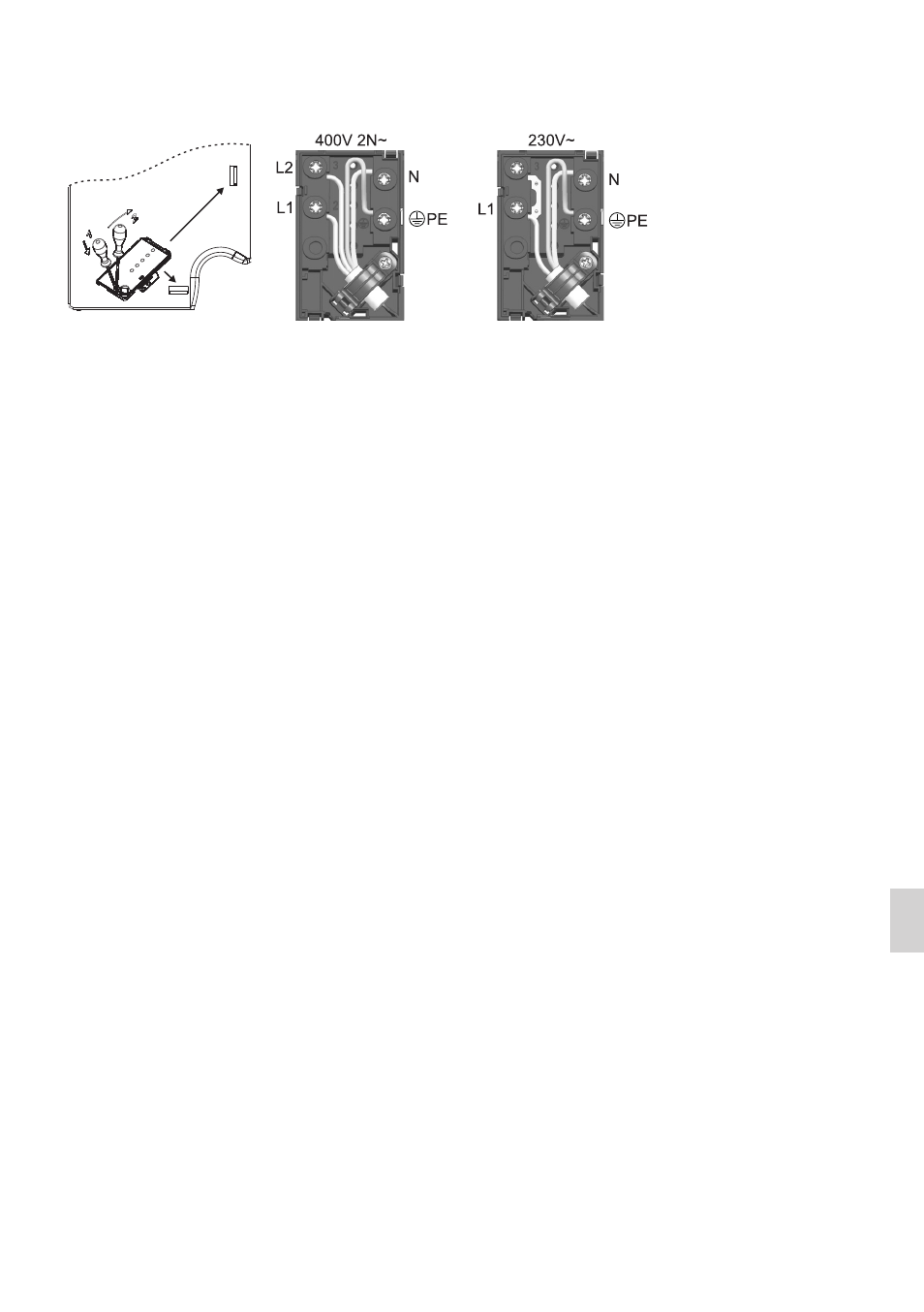

СХЕМА ПОДКЛЮЧЕНИЯ
Перемычки лежат в клеммной колодке. Винты клемм уже откручены, поэтому их не нужно откручивать.
При закручивании винтов слышен слабый щелчок: это означает, что винт необходимо крепко затянуть.
Для подключения могут использоваться
- тип H05 RR-F 4х1,5 — резиновые присоединительные кабели с желто-зеленым защитным проводом,
- тип H05 VV-F 4х1,5 — изолированные присоединительные кабели из ПВХ с желто-зеленым защитным
проводом,
- другие равноценные кабели или кабели лучшего качества.
Присоединительный кабель обязательно проложите через зажим, предотвращающий избыточное
натяжение кабеля. Присоединительный кабель с задней стороны прибора проложите таким образом,
чтобы он не касался задней стенки варочной панели, так как во время работы прибора она
нагревается.
После подключения включите все конфорки примерно на 3 минуты, чтобы проверить правильность их
работы.
