5
СБОРКА
5.1 Складная рукоятка

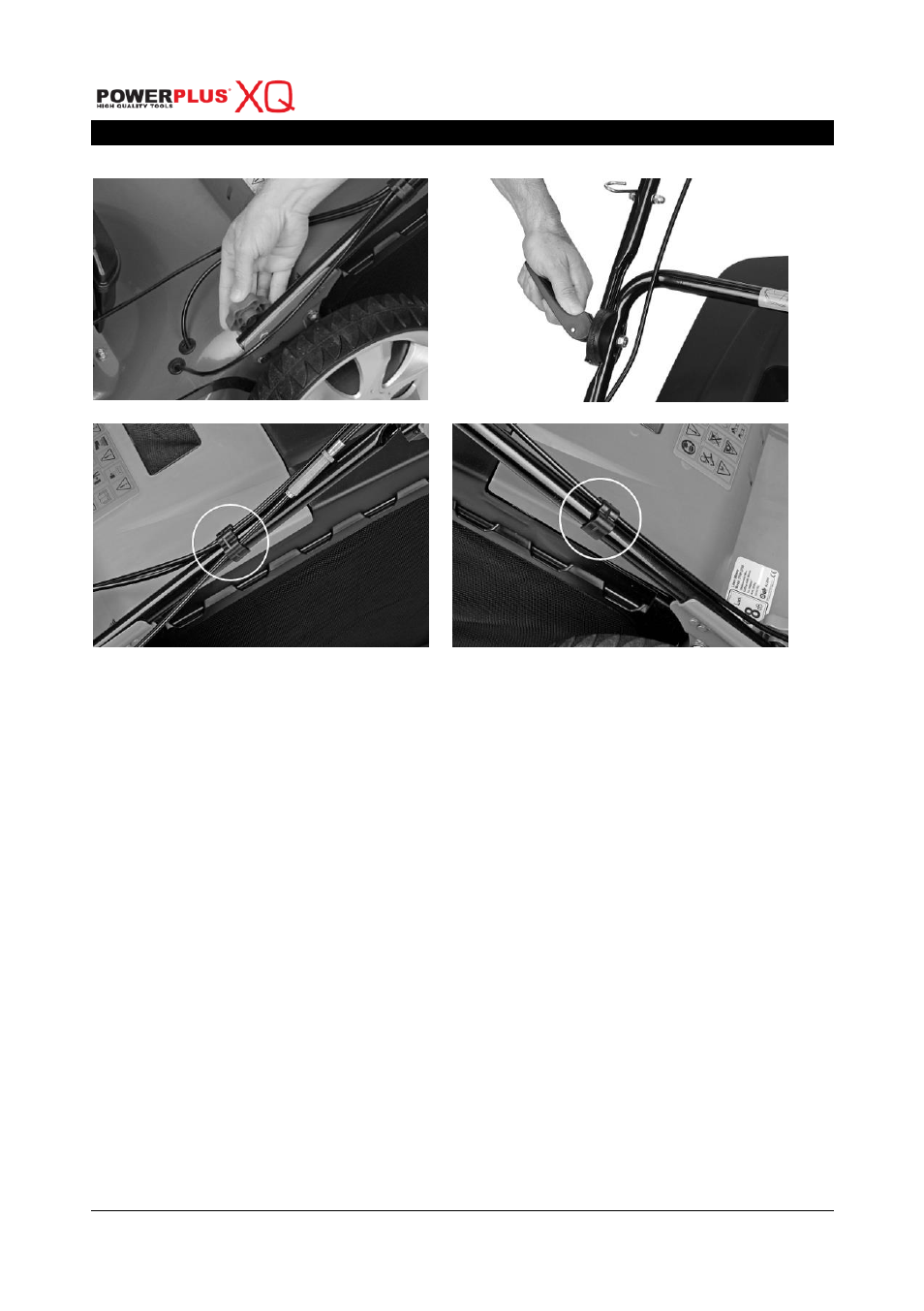

Рис. 1A
Рис. 1B
Рис. 1C Рис. 1D
1. Используйте ручку для фиксации нижней рукоятки управления на корпусе
устройства. (Рис. 1A)
2. Для складывания поднимите две фиксирующие рукоятки для освобождения
верхней рукоятки управления.
3.
Замкните фиксирующую рукоятку, чтобы заблокировать рукоятку управления в
рабочем положении. (Рис. 1B)
4. Отрегулируйте натяжение поворотом стопорной гайки подходящим гаечным
ключом.
5. Прикрепите кабельный зажим в показанном положении и затем закрепите кабель.
(Рис.1C, Рис.1D)
5.2
Регулировка необходимого угла (Рис. 2)
1.
Расцепите фиксирующую рукоятку.
2.
Поворачивая верхнюю рукоятку, которая воздействует на механизм регулировки
угла, можно регулировать нужный угол в диапазоне от -20º до 20º (5 положений: -
20º/-
10º/0º/10º/20º), как показано на Рис. 2.
3. Замкните фиксирующую рукоятку для соединения нижней и верхней рукояток.
