Страница 4: Регулировки (рис. 10)
POWXG8250
RU
Copyright © 2014 VARO
С т р .
| 4
www.varo.com
3.7
Рисунок 7
Вставьте болты M6x45 через верхнюю левую рукоятку затем через распорку для
крепления рукояток и верхнюю рукоятку на правой стороне, прикрутите с помощью
плоских шайб Ø6 и стопорных гаек M6. Наденьте на болты узел регулировки с
рычагом в сборе и закрепите с помощью стопорных гаек M6.
Надежно затяните стопорные гайки.
3.8
Рисунок 8
Опустите регулируемую рукоятку в самое нижнее положение.
Вставьте один конец регулировочного троса в отверстие на конце узла регулировки
с рычагом в сборе.
Используйте тросовый зажим для фиксации положения троса с помощью болта
M5х10 и стопорной гайки M5. Осторожно: НЕ ПЕРЕТЯГИВАЙТЕ.
3.9
Рисунок 9
Вставьте резьбовой конец регулируемой соединительной тяги в закрывающую пластину
с плоской шайбой Ø6 и затем закрепите с помощью плоской шайбы Ø6 и стопорной
гайки M6.
4
РЕГУЛИРОВКИ (РИС. 10)
Для работы с разбрасывателем опустите рукоятку в самое нижнее положение (вниз).
При этом можно изменять положение барашковой гайки на узле регулировки с рычагом
в сборе, чтобы регулировать зазор между бункером и регулируемой пластиной при
разбрасывании в соответствии с потребностью оператора.

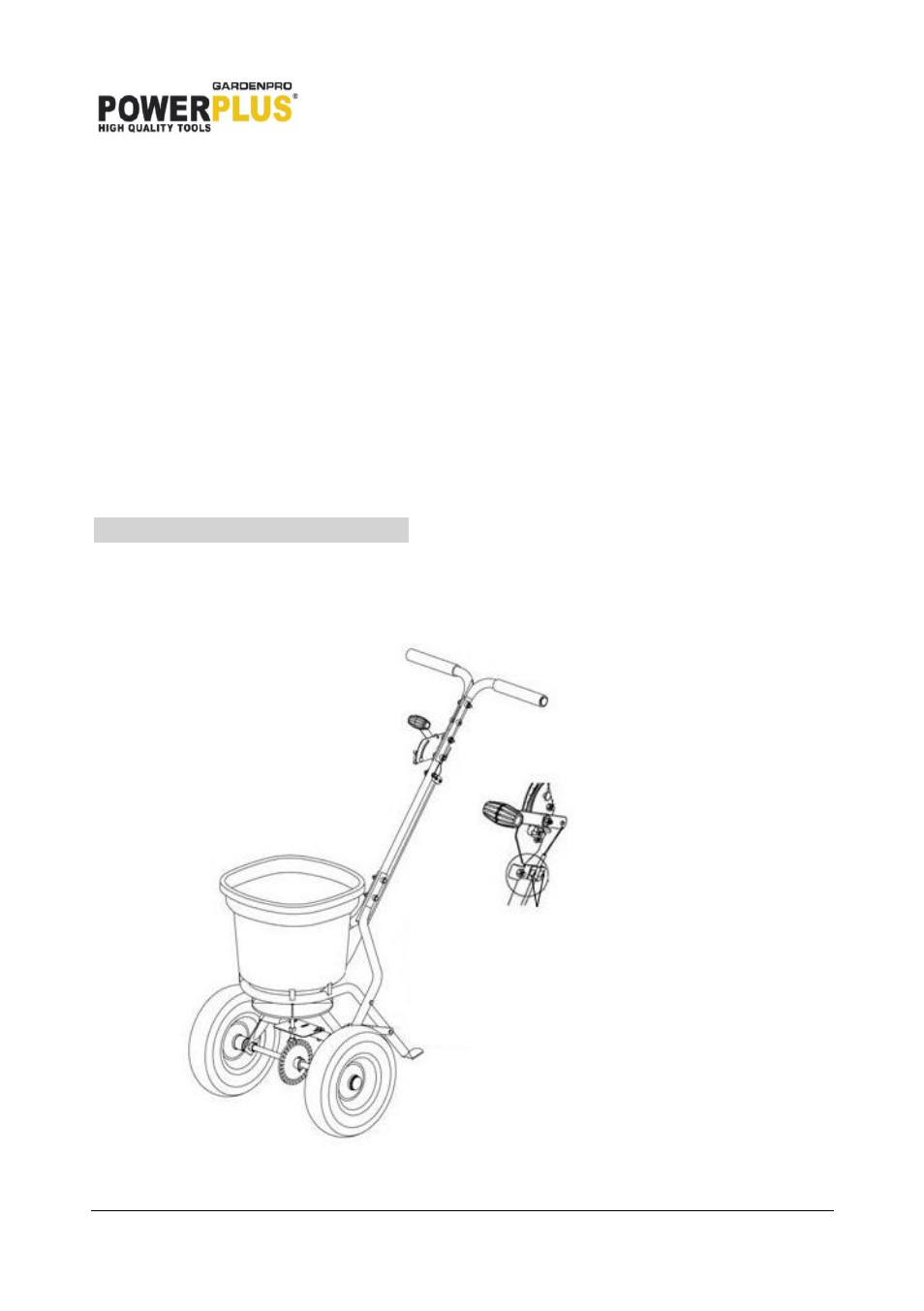

Рис. 10
Ослабьте 2 эти гайки для
того, чтобы
отрегулировать длину
троса так, чтобы
отверстие в нижней
части бункера было
полностью открыто или
закрыто, когда рукоятка
находится в самом
верхнем или самом
нижнем положении.
Переместите рукоятку вверх
или вниз.
