Никогда не снимайте крышку топливного бака и не доливайте топливо при
работающем двигателе. Перед проведением заправки топливом выпускные
компоненты двигателя должны остыть.
Не курите.
Не заправляйте топливо в культиватор, находящийся в помещении.
Никогда не храните культиватор или канистры для топлива в помещениях, где
имеется открытый огонь, например, вблизи водонагревателя.
Если топливо пролито, не пытайтесь включить источник питания, а уберите
культиватор из зоны разлива перед запуском.
После заправки топлива всегда поставьте на место и надежно затяните крышку
топливного бака.
Слив топлива из бака должен всегда выполняться вне помещения.
7
СБОРКА
Культиватор поставляется полностью смонтированным, за исключением нескольких
деталей. Следующие указания помогут вам собрать и настроить регулятор глубины
вспашки культиватора, натяжение троса и высоту рукоятки управления.
7.1
Шаг 1: установка регулятора глубины вспашки
Установите регулятор глубины вспашки в верхнюю
часть держателя регулятора глубины с рукояткой,
обращенной назад.
Вставьте болт регулятора глубины вспашки через
его держатель в отверстие рычага регулятора
глубины так, чтобы ножи расчищали участок земли
под пашню.

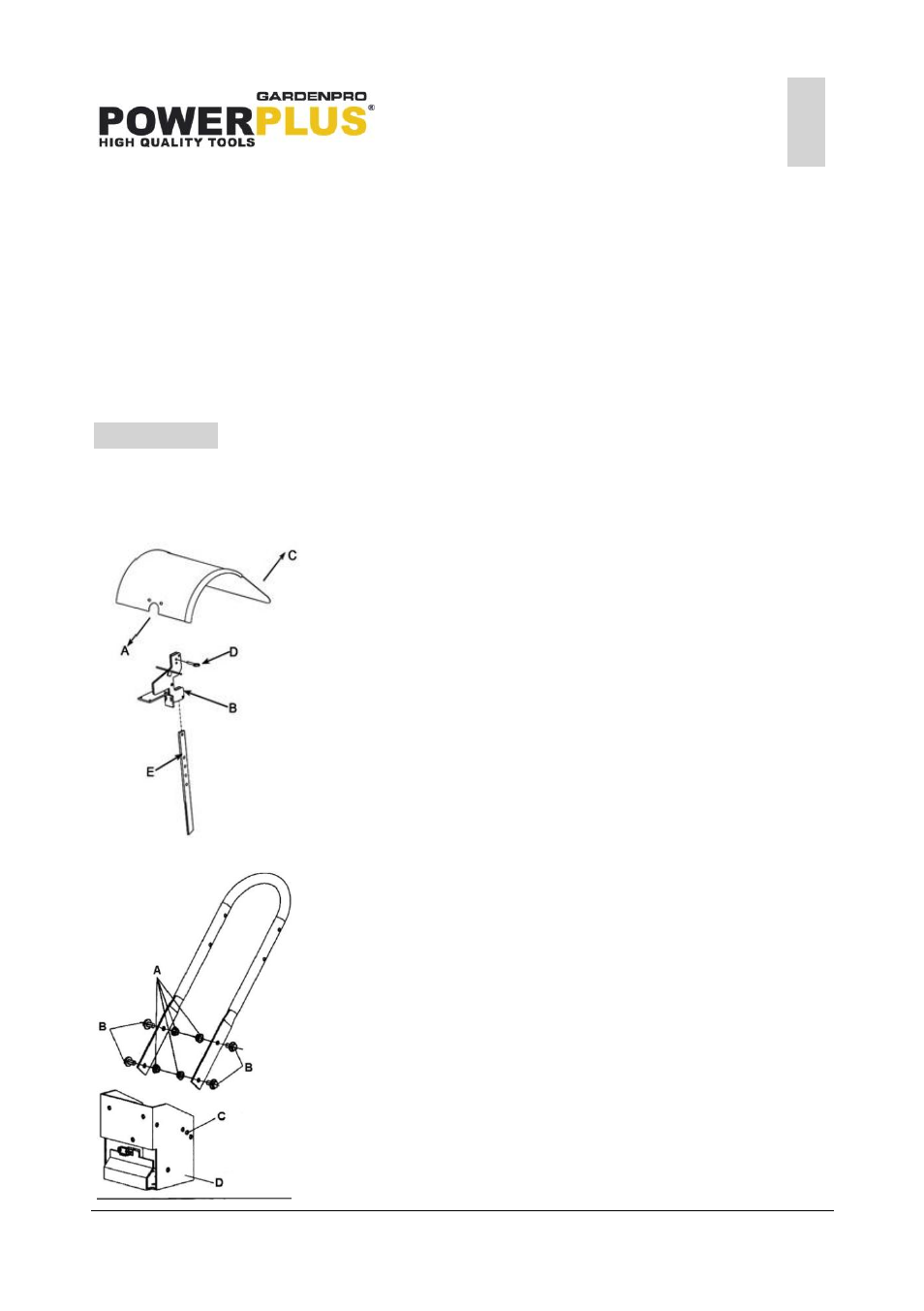

A
) Передняя часть защитного кожуха
B
) Держатель регулятора глубины
C
) Задняя часть защитного кожуха
D
) Болт регулятора глубины
E) Регулятор глубины вспашки
7.2
Шаг 2: крепление нижней рукоятки управления к культиватору
Вставьте нижнюю рукоятку управления с
наружной стороны кожуха редуктора и
сцентрируйте нижние отверстия.
Вставьте болт с гайкой с каждой стороны
в нижние отверстия.
Вставьте болт с гайкой с каждой стороны
в верхние отверстия на необходимой
высоте рукоятки управления.
A
) Стопорные гайки
B
) Болты регулировки высоты
C
) Отверстия для регулировки высоты
D
) Кожух редуктора
