11

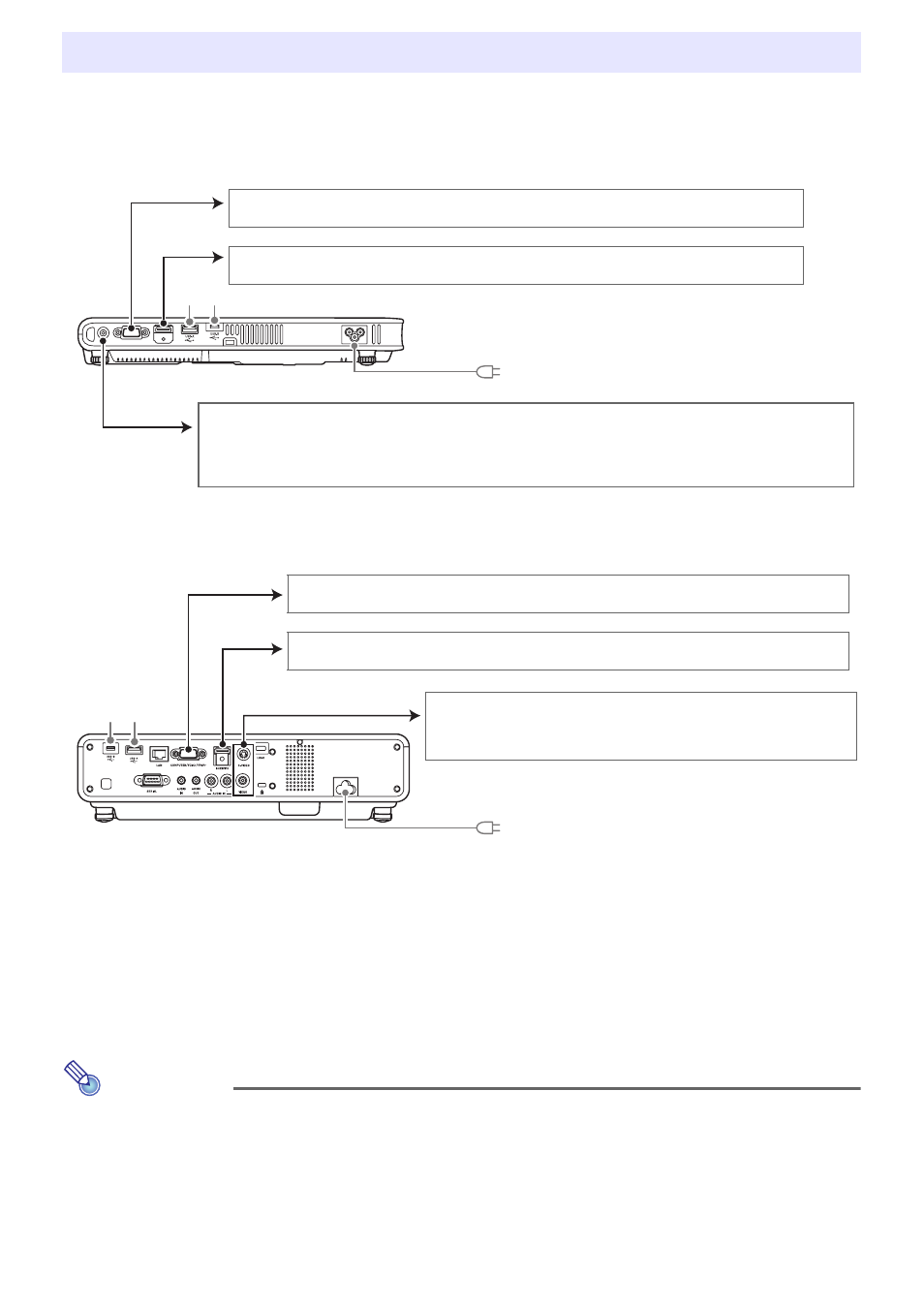

Подсоедините проектор к розетке питания и источнику входного сигнала.
Серия XJ-A
Серия XJ-M
Примечание
z
Дополнительную информацию о компонентном видеоподключении см. в разделе
«Подключение к компонентному видеовыходу» на стр. 72.
z
Информацию о подключении для управления проектором через порт RS-232C см. в
разделе «Управление проектором через порт RS-232C» (стр. 83).
z
Информацию о подключении для обновления встроенного ПО проектора или передачи
изображения с логотипом пользователя см. в разделе «Обновление встроенного ПО и
передача пользовательского логотипа» (стр. 74).
Подключение кабелей проектора
*1 Используйте этот порт для подключения USB-устройства флэш-памяти (стр. 23),
графического инженерного калькулятора CASIO (стр. 48) или адаптера беспроводной связи,
который поставляется вместе с проектором (см. «Руководство по сетевым функциям»).
*2 Разъем предназначен для получения доступа к внутренней памяти проектора с помощью
компьютера, а также для проецирования содержимого экрана компьютера через подключение
USB. Дополнительную информацию см. в разделах «Копирование файлов с компьютера во
внутреннюю память проектора» (стр. 19) и «Проецирование с использованием USB-дисплея
(только для моделей, оснащенных портом USB)» (стр. 43).
С помощью кабеля RGB, который поставляется вместе с проектором, подключите к
выходному разъему RGB компьютера или другого источника входного сигнала.
С помощью имеющегося в продаже кабеля HDMI подключите к выходному разъему HDMI
компьютера, видеооборудования или другого источника входного сигнала.
Подключите к композитному выходному разъему (контактное гнездо для штырьковой вилки)
видеоустройства.
Вставьте мини-штекер специального кабеля AV, который поставляется вместе с проектором, в этот
разъем. Вставьте штырьковые вилки (желтую, красную и белую) в соответствующий видеовыход
(желтый) и аудиовыходы (красный и белый) видеоустройства.
Для подключения проектора к розетке следует
использовать поставляемый в комплекте шнур питания.
*
2
*
1
С помощью кабеля RGB, который поставляется вместе с проектором, подключите к
выходному разъему RGB компьютера или другого источника входного сигнала.
С помощью имеющегося в продаже кабеля HDMI подключите к выходному разъему HDMI
компьютера, видеооборудования или другого источника входного сигнала.
Подсоедините к композитному выходу или выходу S-видео
видеоустройства. Дополнительную информацию см. в разделе
«Подсоединение к композитному видеовыходу или выходу S-Видео
(только серия XJ-M)» (стр. 73).
Для подключения проектора к розетке следует
использовать поставляемый в комплекте шнур питания.
*
2
*
1
