Установка системы
Акустические
колонки
Соединения Power Link используются только вместе с BeoSound 5.
В комплексах аудио-/видеоаппаратуры колонки подключены к
аудио- или видеосистеме.
Не подключайте аппаратуру вашей системы к электросети до выполнения
всех подключений.
* 1 ПРИМЕЧАНИЕ! Рекомендуется использовать
беспроводное сетевое соединение (LAN),
распространяющееся на вашу квартиру, дом
или здание.

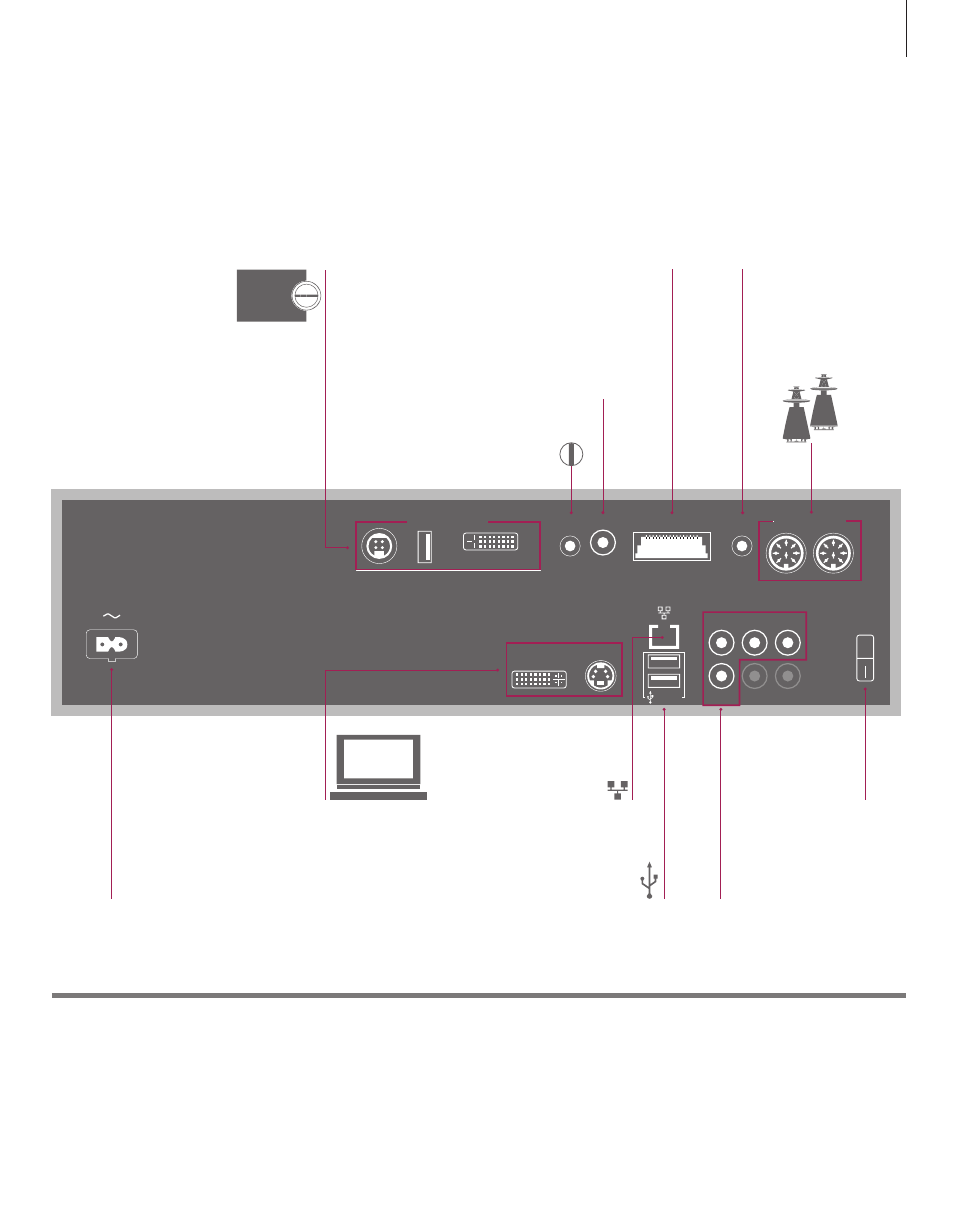

MASTER UNIT IR
Y Pb Pr
VIDEO
S-VIDEO DVI-I
R 5 V DC
0.5 A
12 V DC 1.2 A
5 V DC 0.35 A
5 V DC
0.15 A
L
SPDIF MASTER LINK
LINE
OUT
POWER LINK
17
Подключения телевизора
Электросеть
Переключение
в режим
ожидания
USB подключения
– для использования
только с целью
обслуживания!
Ethernet
подключение* 1
Альтернативные подключения
телевизора
Подключение к совместимой аудио- и
видеосистеме – также для распределения
звука с помощью системы BeoLink по всему
вашему дому
Внешний ИК-приемник Для
будущего использования
Для акустических колонок
с цифровым входом
Подключения BeoSound 5
(POWER, USB и VIDEO)
Вывод левого и правого
звуковых каналов на
телевизор
