Панели разъемов вашего
телевизора предназначена для
подсоединения кабелей ввода
сигналов, а также дополнительной
аппаратуры, например,
видеорекордера или аудиосистемы
Bang & Olufsen, подключенной по
линии сопряжения.
Все устройства, подключенные
к этим разъемам, должны быть
зарегистрированы в меню
CONNECTIONS. Более подробную
информацию можно найти
в Справочнике на стр. 14 и 40.

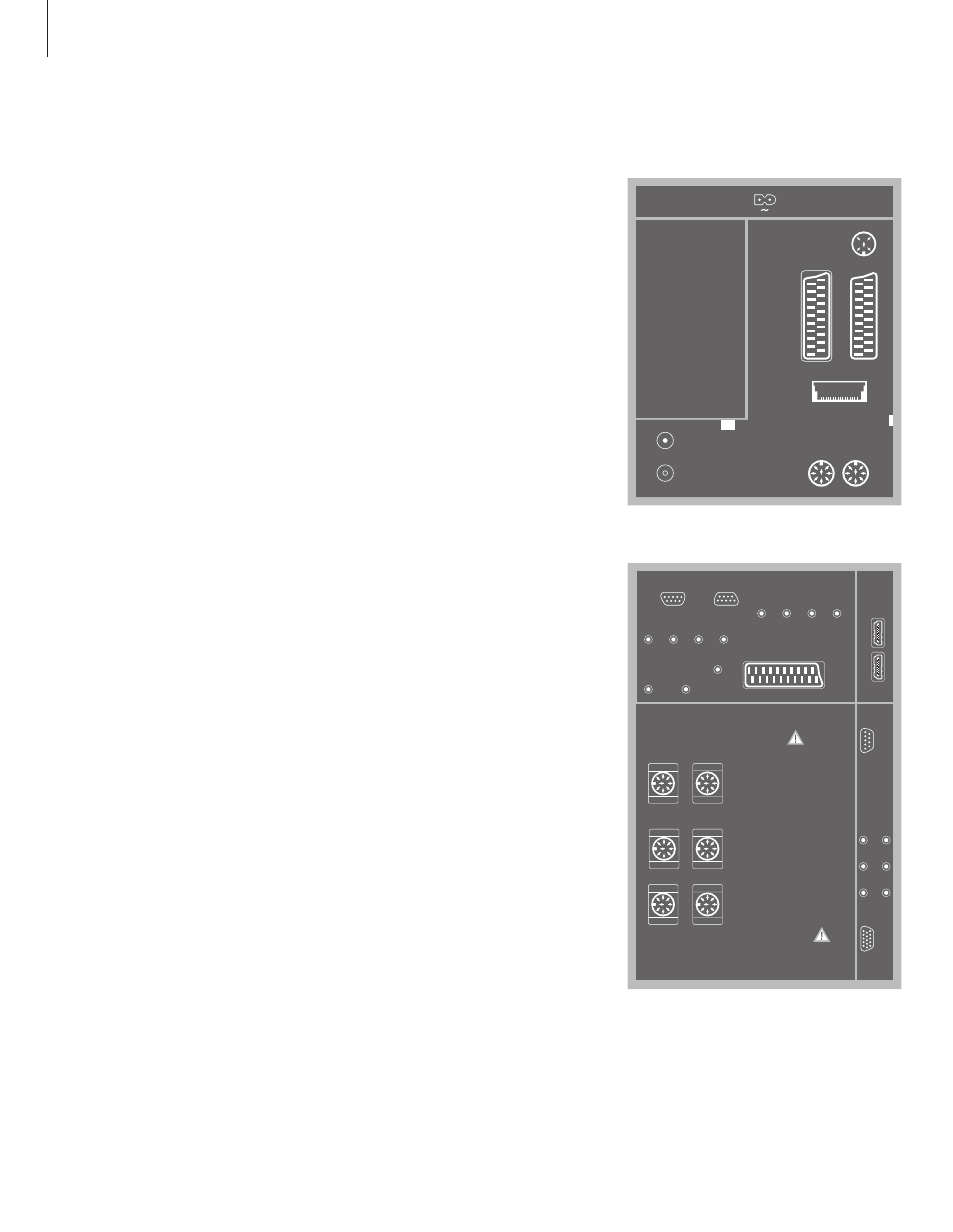

Панели разъемов
Первая панель разъемов
~
Для подключения шнура электропитания.
STAND
Для подключения подставки с электроприводом.
AV 2
21-контактный разъем для соединения
с разъемом AV дополнительной
видеоаппаратуры.
AV 1
21-контактные разъемы для подключения
дополнительной видеоаппаратуры, например,
DVD проигрывателя, устройства set-top box,
декодера или рекордера.
MASTER LINK
Разъем для подключения совместимой
аудиосистемы Bang & Olufsen. Этот разъем
используется также для распределения звука
с помощью системы BeoLink по всему вашему
дому.
LINK TV OUT
Разъем антенного выхода для передачи
видеосигнала в другие комнаты.
TV IN
Разъем для ввода кабеля наружной антенны
или сети кабельного телевидения.
DVB
Разъем для подключения антенны для приема
цифрового ТВ-сигнала. Имеется только в том
случае, если ваш телевизор оснащен
дополнительным модулем DVB.
CINEMA CONTROL
Если ваш телевизор оснащен дополнительной
функцией управления кинотеатром, вы можете
управлять, например, экраном проектора,
освещением и диафрагмой с помощью пульта
дистанционного управления Bang & Olufsen.
Для получения дополнительной информации
обратитесь к торговому представителю
компании Bang & Olufsen.
POWER LINK CENTRE
Для подключения центральной колонки,
например, BeoLab 7-1. Дополнительные
сведения о подключении колонок см. в
Руководстве, прилагающемся к колонке.
Первая панель разъемов
Вторая панель разъемов
IR CONTROL OUT
DATA
DVB DATA
AV 3
C1
C2
C3
C4
Y
A
B
DIGITAL AUDIO IN
A1
A2
A3
A4
IR-IN
P2
P1 BtB
VGA
PROJECTOR
HDMI
IN
Pb
Pr
VIDEO
L
R
REAR
FRONT
SUBWOOFER
REAR
SURROUND SOUND SPEAKERS
FRONT
CINEMA
CENTRE
AV4
STAND
AV 1
MASTER LINK
POWER LINK
CENTRE
TV IN
DVB
CINEMA
CONTROL
LINK TV OUT
AV 2
