>> Подключения
Подключение цифровых устройств
Вы можете подключить до пяти
внешних устройств HDMI (например,
устройство set-top box, ПК или игровую
консоль). Все подключенное к системе
оборудование можно настроить,
см. стр. 16 .
В зависимости от типа аппаратуры,
подключаемой к системе, может
возникнуть потребность в других кабелях
и, возможно, адаптерах. Если у вас более
двух типов оборудования, требующего
наличия PUC-разъема, необходимо купить
дополнительный PUC-кабель. Кабели и
адаптеры можно приобрести у торгового
представителя компании Bang & Olufsen.
Подключение устройства set-top box
> Подключите кабель к соответствующему
разъему на устройстве set-top box.
> Подведите кабель к разъему HDMI IN на
системе.
> Чтобы получить возможность
управления устройством set-top
box с помощью пульта дистанционного
управления, подключите ИК-передатчик
к одному из PUC-разъемов и подсоедините
его к ИК-приемнику устройства set-top box.
См. стр. 13 для получения дополнительной
информации об ИК-передатчиках .
> Настройте устройство, следуя инструкциям,
отображаемым на экране.
Подключение проигрывателя DVD/Blu-ray
> Подключите кабель к соответствующему
разъему на проигрывателе DVD/Blu-ray.
> Подведите кабель к разъему HDMI IN на
системе.
> Чтобы получить возможность управления
проигрывателем DVD/Blu-ray с помощью
пульта дистанционного управления,
подключите ИК-передатчик к одному из
PUC-разъемов и подсоедините его к ИК-
приемнику проигрывателя DVD/Blu-ray.
См. стр. 13 для получения дополнительной
информации об ИК-передатчиках .
> Настройте устройство, следуя инструкциям,
отображаемым на экране.
Подключение игровой консоли
> Подключите кабель к соответствующему
разъему на игровой консоли.
> Подведите кабель к разъему HDMI IN на
системе.
> Чтобы получить возможность управления
игровой консолью с помощью пульта
дистанционного управления, подключите
ИК-передатчик к одному из PUC-разъемов
и подсоедините его к ИК-приемнику
игровой консоли.
См. стр. 13 для
получения дополнительной информации
об ИК-передатчиках
.
> Настройте устройство, следуя инструкциям,
отображаемым на экране.
Подключение камеры
> Подключите кабель к соответствующему
разъему на камере.
> Подведите кабель к разъему HDMI IN на
системе.
> Настройте устройство, следуя инструкциям,
отображаемым на экране.
CTRL 1 CTRL 2 CTRL 3
PUC 3 A+B PL 1 PL 2 PL 3
EXT IR PUC 1
A+B
CTRL 4
PUC 2
A+B
CTRL 5
NOT
USED
PL 4 PL 5
1 2 3 4 5
HDMI IN
AV
IN
S/P-DIF
IN
5V
0,5A
12V=1.0A
STAND COMMON INTERFACE
CHIPSIDE
CHIPSIDE
5V=50mA
AERIAL
14/18V=0.4A
SATELLITE
HDMI
OUT
MONITOR
CONTROL
IR/AUTO
CONTRAST
PL 6

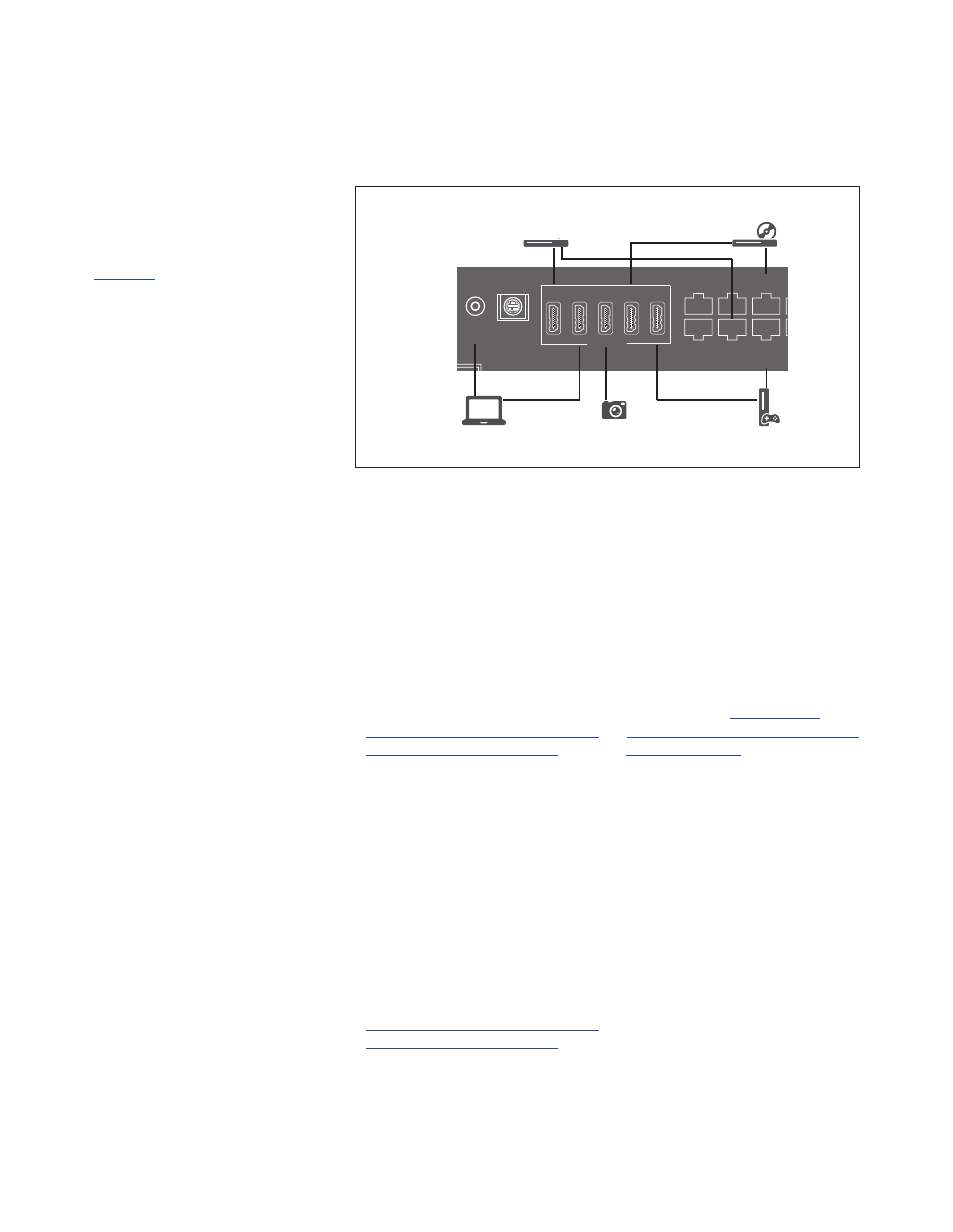

Пример подключенных цифровых устройств.
