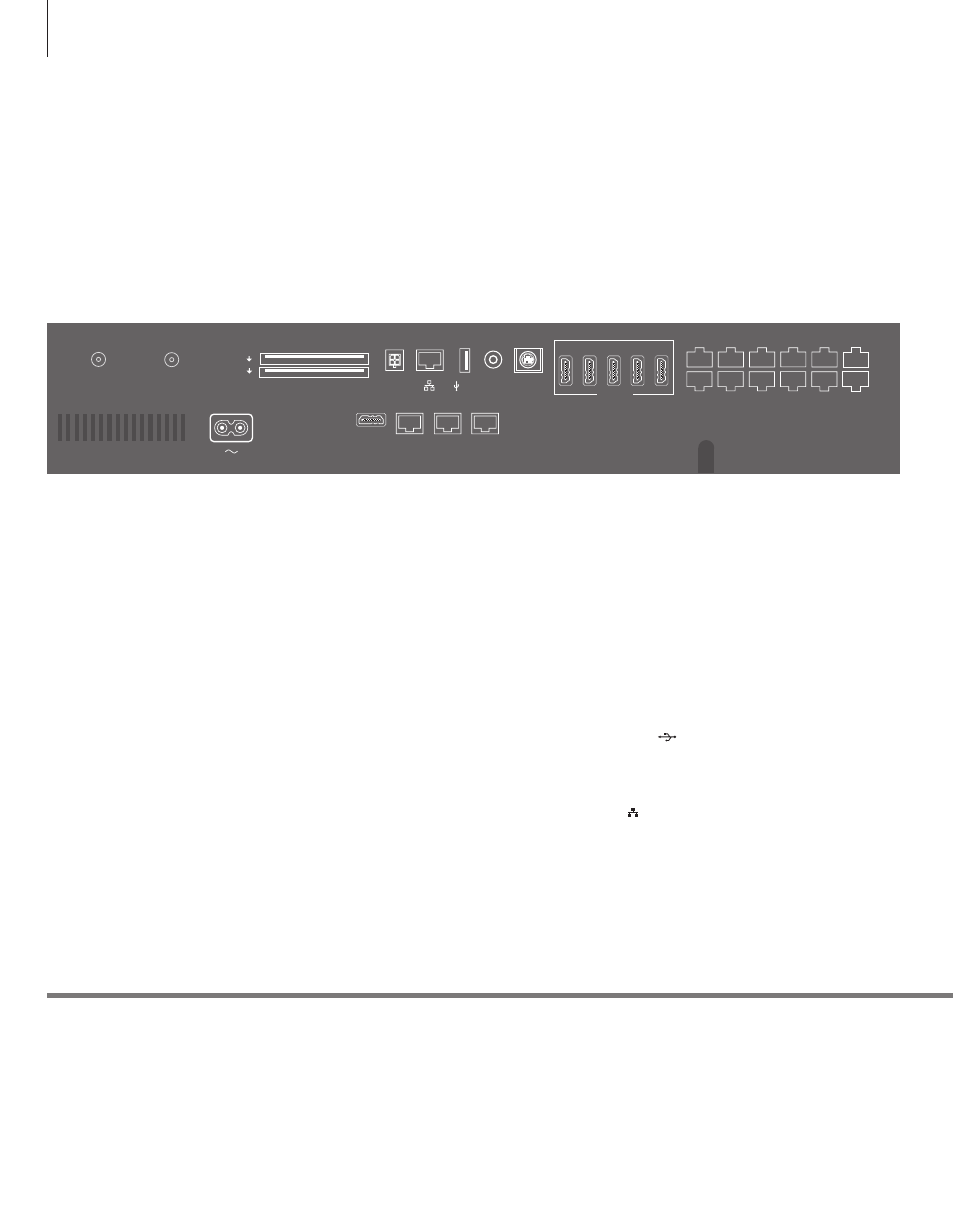

Коммутационная панель
Все устройства, подключенные через коммутационную панель, должны быть
зарегистрированы в меню НАСТР. СПИСКА ИСТОЧ.
Информация
Соедините разъем ~ на коммутационной панели системы с настенной розеткой.
Система находится в режиме ожидания и готова к эксплуатации.
Поставляемые штепсельная вилка и сетевой шнур специально предназначены
для вашего изделия. Не меняйте штепсельную вилку; в случае повреждения
сетевого шнура необходимо купить новый у местного представителя
компании Bang & Olufsen.
~ – Электросеть
Подключение к электрической сети.
PL 1-6 (Power Link)
Для подключения тыловых акустических колонок
в системе объемного звучания. См. онлайн-
руководство для получения дополнительной
информации. В зависимости от телевизионного
экрана, PL-разъем, например PL6, можно также
использовать для подсоединения встроенной в
телевизионный экран центральной колонки.
MONITOR CONTROL
Для подсоединения телевизионного экрана
Bang & Olufsen.
PUC 1–3 A+B
Для ИК-управляющих сигналов дополнительной
аппаратуры, подключенной к разъему HDMI IN,
HDMI OUT или AV IN. Дает возможность управлять
аппаратурой производителей, отличных от
Bang & Olufsen, с помощью вашего пульта
дистанционного управления Bang & Olufsen.
CTRL (1–2)
Для будущeго использования.
EXT. IR
Для подсоединения вторичного внешнего
ИК-приемника.
HDMI IN (1–5)
Интерфейс HDMI позволяет подключать телевизор
к множеству различных видеоустройств, таких
как устройства set-top box, мультимедийные
плееры, проигрыватели Blu-ray или ПК.
AV IN
Для подключения аналогового видеооборудования.
S/P-DIF IN
Входной разъем цифрового аудио, например, ПК.
USB (
)
Для подключения USB-устройств с целью
просмотра цифровых фото, видео или
прослушивания музыки.
Ethernet*
1
Для подключения к Интернету. Для обновления
программного обеспечения, доступа к WebMedia
и загрузки КВУ.
1
*Во избежание контакта с высоким напряжением
убедитесь, что проводное соединение данного
изделия с маршрутизатором не выходит за
пределы здания.
Сетевой шнур и
вилка
CTRL 1 CTRL 2
CTRL 3
PUC 3 A+B PL 1
PL 2
PL 3
EXT IR
PUC 1
A+B
CTRL 4
PUC 2
A+B
CTRL 5
NOT
USED
PL 4
PL 5
1
2
3
4
5
HDMI IN
AV
IN
S/P-DIF
IN
5V
0,5A
12V=1.0A
STAND
COMMON INTERFACE
CHIPSIDE
CHIPSIDE
5V=50mA
AERIAL
14/18V=0.4A
SATELLITE
HDMI
OUT
MONITOR
CONTROL
IR/AUTO
CONTRAST
PL 6
