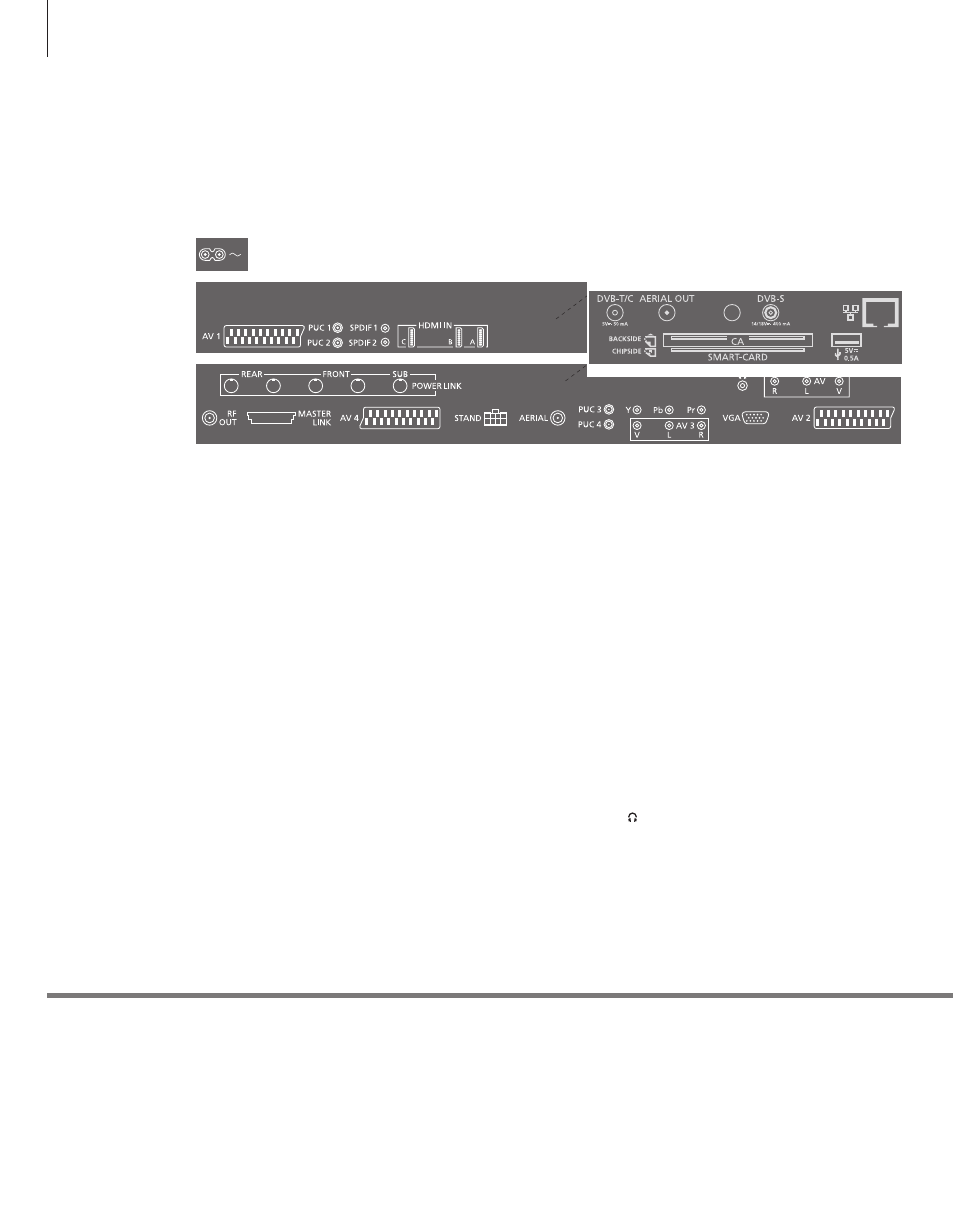

Коммутационные панели – BeoVision 10-40/46
~ – Электросеть
Подключение к электрической сети.
AV (1–2 и 4)
21-контактные разъемы для подключения
дополнительной видеоаппаратуры, например,
DVD-проигрывателя, устройства set-top box,
декодера или видеорекордера.
PUC (1–4)
Для ИК управляющих сигналов дополнительной
аппаратуры, подключенной к разъему AV.
SPDIF (1–2)
Цифровой аудиовход для подключения,
например, DVD-проигрывателя. Вы можете
использовать данный разъем вместе с
разъемом AV.
HDMI IN (A–B и C на некоторых моделях)
Для подключения видеоисточника High
Definition Multimedia Interface (HDMI) или ПК.
Данные источники могут быть зарегистрированы
для любой группы разъемов AV. Чтобы
увеличить количество разъемов HDMI,
подключите расширительный блок HDMI
к разъему HDMI C, если примен имо, в
противном случае - к разъему HDMI B.
POWER LINK (FRONT – REAR)
Для подключения внешних акустических
колонок в системе объемного звучания. Для
получения дополнительной информации
см. Руководство.
POWER LINK (SUB)
Для подключения сабвуфера Bang & Olufsen.
RF OUT
Разъем антенного выхода для передачи
видеосигнала в другие комнаты. Требуется
линейный РЧ-усилитель. Для получения
дополнительной информации см. Руководство.
MASTER LINK
Для совместимой аудио- или видеосистемы
Bang & Olufsen.
STAND
Для подключения подставки с электроприводом.
AERIAL
Разъем для подключения антенны для приема
аналогового ТВ-сигнала.
Y – Pb – Pr (AV2–4, 6)
Для приема видеосигнала из внешнего
источника, например, источника HDTV. Вы
можете использовать данный разъем вместе
с разъемом AV или с разъемом для цифровых
звуковых сигналов.
AV3 (видео, L, R)
Для аудиоподключения (правый и левый
звуковые каналы соответственно) и
видеосигналов из внешнего источника.
VGA (AV3)
Для подключения ПК с целью приема
аналоговой графики.
CAMERA (R, L, видео, AV5)
Для аудиоподключения (правый и левый
звуковые каналы соответственно) и
видеосигналов из внешнего источника.
Подключение стереонаушников.
Примечание: продолжительное прослушивание
на высокой громкости может повредить слух!
1 *DVB
Сетевой шнур и вилка
Для камеры или наушников
Количество и типы разъемов DVB зависят от того, какой дополнительный DVB-модуль
установлен в телевизоре.
Подключите разъем ~ на главной коммутационной панели вашего телевизора к розетке.
Телевизор находится в режиме ожидания и готов к эксплуатации.
См. Руководство для получения дополнительной информации по использованию камеры
и наушников.
CAMERA
5
24
Любая аппаратура, которую вы подключаете к основной коммутационной
панели, должна быть зарегистрирована в меню «CONNECTIONS».
Электросеть
