>> Подключения
Оборудование, подключаемое
перманентно к главной коммутационной
панели, следует зарегистрировать в
меню СПИСОК ИСТОЧНИКОВ. Для этого
нажмите зеленую кнопку, а затем для
каждого источника нажмите красную
кнопку. Если источник уже настроен,
вы можете просто выделить его в меню
СПИСОК ИСТОЧНИКОВ и нажать красную
кнопку, чтобы изменить настройки.
Для получения дополнительной
информации
.
Рекомендуется подключить телевизор
к Интернет для получения обновлений
ПО и таблиц контроллера внешних
устройств (КВУ). Таблицы КВУ дают
возможность управлять аппаратурой
производителей, отличных от Bang &
Olufsen, с помощью вашего пульта
дистанционного управления Bang &
Olufsen.
Подключите разъем
~ на главной
коммутационной панели вашего телевизора
к настенной розетке. Телевизор находится
в режиме ожидания и готов к эксплуатации.
Поставляемые вилка и сетевой шнур
специально предназначены для вашего
изделия. Не меняйте штепсельную вилку;
в случае повреждения сетевого шнура
необходимо купить новый у местного
представителя компании Bang & Olufsen.
~ Электросеть
Подключение к электрической сети.
PL 1-5 (Power Link)
Для подключения тыловых акустических
колонок в системе объемного звучания.
См. стр. 22 для получения дополнительной
MONITOR CONTROL
Для будущeго использования.
PUC 1–3 A+B
Для ИК-управляющих сигналов
дополнительной аппаратуры, подключенной
к разъему HDMI IN или AV IN. Дает
возможность управлять аппаратурой
производителей, отличных от Bang &
Olufsen, с помощью вашего пульта
дистанционного управления Bang & Olufsen.
CTRL (1–2)
Для будущего использования.
EXT. IR
Для будущего использования.
HDMI IN (1–5)
Интерфейс HDMI позволяет подключать
телевизор к множеству различных
источников, таких как устройства set-top
box, мультимедийные плееры,
проигрыватели Blu-ray или ПК.
AV IN
Для подключения аналогового видео- или
аудиооборудования. Требуются разные
адаптеры. Адаптеры можно приобрести у
торгового представителя компании Bang &
Olufsen.
S/P-DIF IN
Входной разъем цифрового аудио,
например, для ПК.
USB (
)
Для подключения USB-устройств с целью
просмотра цифровых фото, видео или
прослушивания музыки.

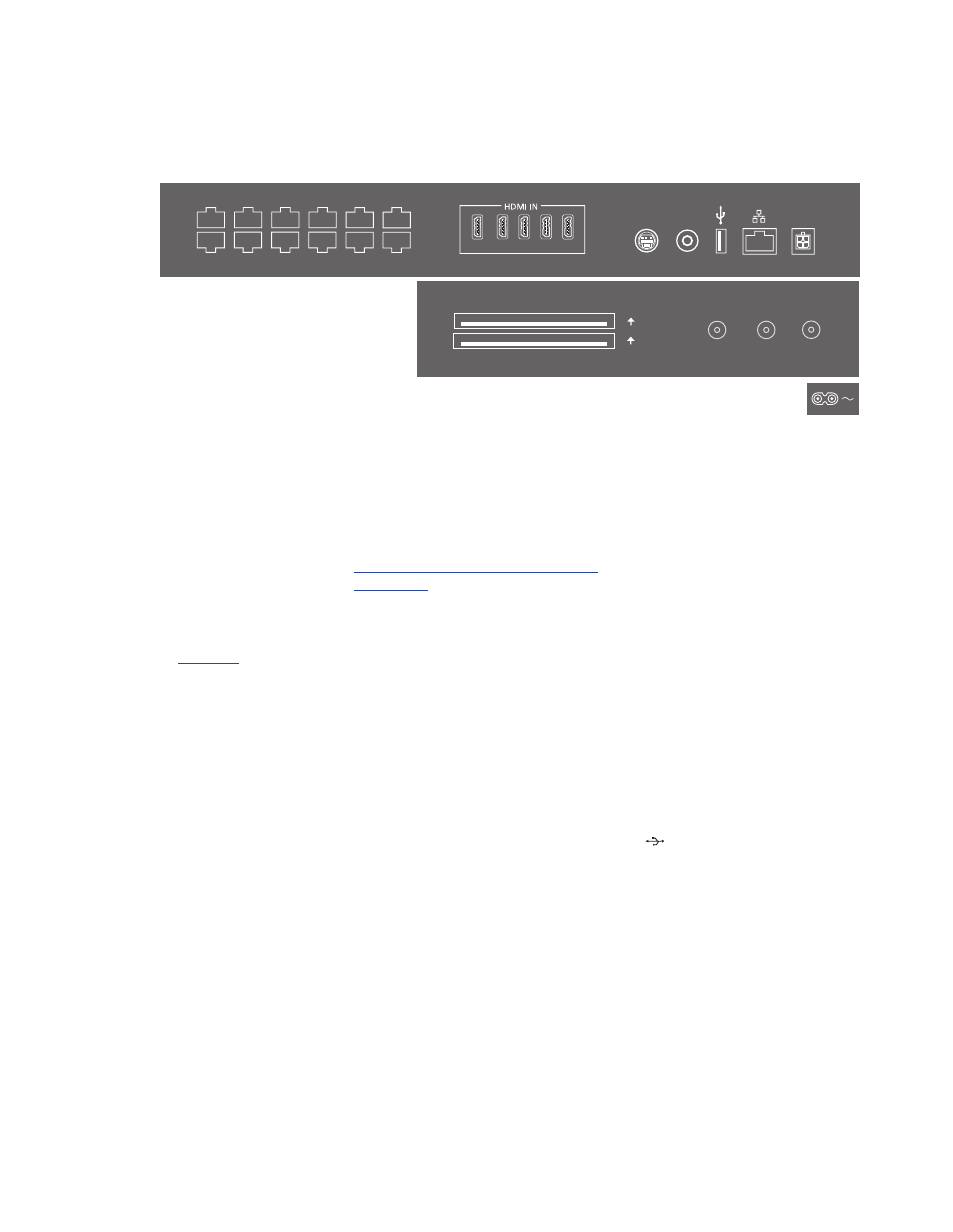

Коммутационные панели
PL 5
PL 4
MONITOR
CONTROL
PUC 2
A+B
PUC 1
A+B
EXT. IR
PL 3
PL 2
PL1
PUC 3 A+B
CTRL 3
CTRL 2
CTRL 1
1
2
3
4
5
S/P-DIF
IN
STAND
AV
IN
CHIPSIDE
CHIPSIDE
AERIAL
SATELLITE
COMMON INTERFACE
2
1
