Коммутационные панели

Все устройства, подключенные через главную коммутационную панель,
должны быть зарегистрированы в меню НАСТР. СПИСКА ИСТОЧ. Все
устройства, подключенные через верхнюю коммутационную панель,
могут быть зарегистрированы в меню НАСТР. СПИСКА ИСТОЧ.

Информация

Подключите разъем ~ на главной коммутационной панели вашего

телевизора к розетке. Телевизор находится в режиме ожидания и готов к

эксплуатации.
Поставляемые штепсельная вилка и сетевой шнур специально предназначены
для вашего изделия. Не меняйте штепсельную вилку; в случае
повреждения сетевого шнура необходимо купить новый у местного
представителя компании Bang & Olufsen.

~ – Электросеть

Подключение к электрической сети.

PL 1-5 (Power Link)
Для подключения тыловых акустических
колонок в системе объемного звучания.

См. онлайн-руководство для получения

дополнительной информации

MONITOR CONTROL
Для будущeго использования.

PUC 1–3 A+B
Для ИК-управляющих сигналов на внешнюю

аппаратуру, подключенную к разъему HDMI IN
или AV IN. Дает возможность управлять
аппаратурой производителей, отличных от

Bang & Olufsen, с помощью вашего пульта

дистанционного управления Bang & Olufsen.

CTRL (1–2)
Для будущeго использования.

EXT. IR
Для будущeго использования.

HDMI IN (1–5)
Интерфейс HDMI позволяет подключать телевизор
к множеству различных видеоустройств, таких
как устройства set-top box, мультимедийные
плееры, проигрыватели Blu-ray или ПК.

AV IN

Для подключения аналогового
видеооборудования.

S/P-DIF IN
Входной разъем цифрового аудио, например,
ПК.

USB (

)

Для подключения USB-устройств с целью
просмотра цифровых фото, видео или
прослушивания музыки.

Ethernet*

1

Для подключения к Интернету. Для обновления
программного обеспечения, доступа к WebMedia
и загрузки КВУ.

1

*Во избежание контакта с высоким

напряжением убедитесь, что проводное

соединение изделия с маршрутизатором

проложено в пределах здания.

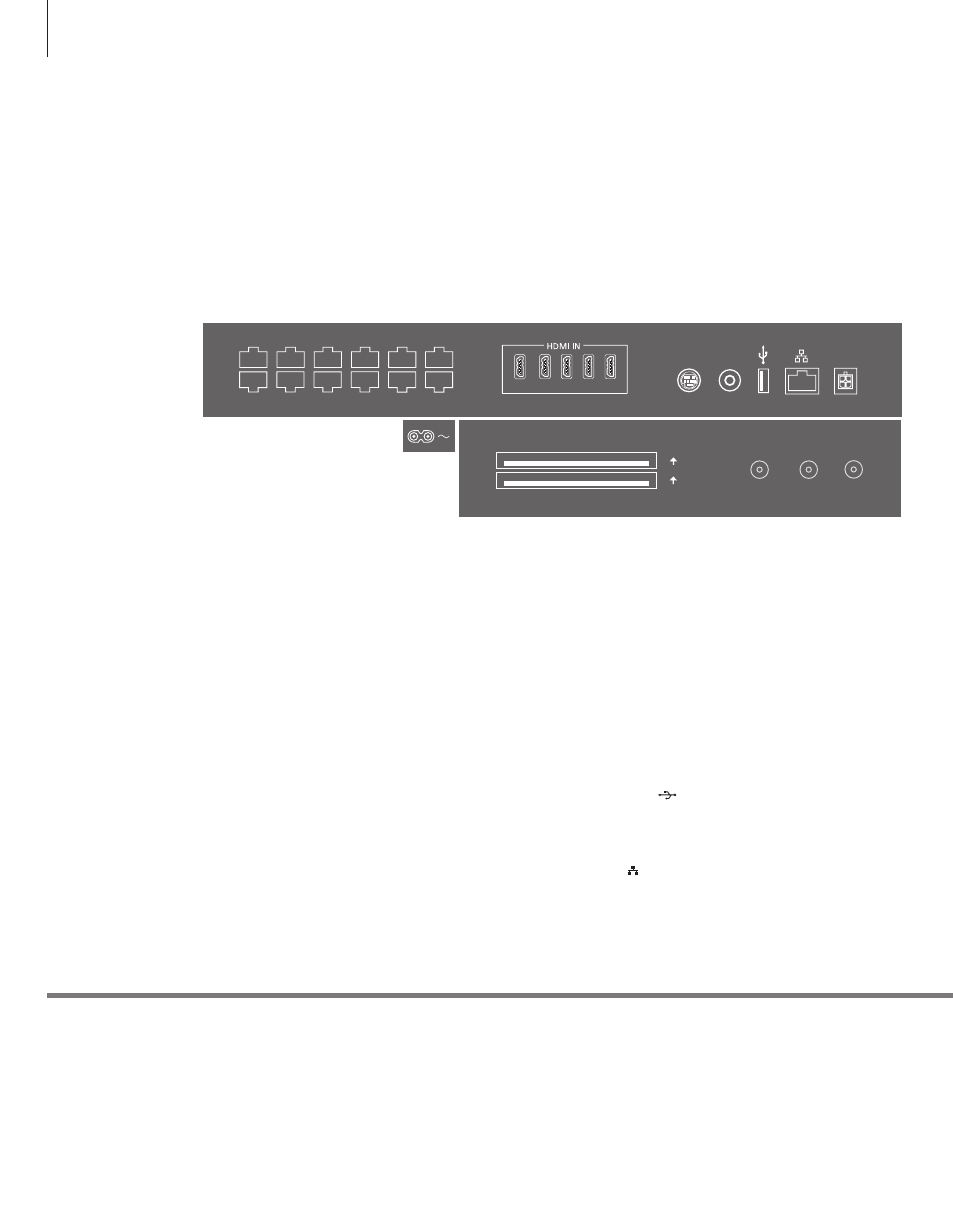

Сетевой шнур и

вилка
