310
Программирование: дополнительные функции
9.4
Д
о
по
л
н
ител
ьны
е
фу
н
кц
и
и
траект
о
рии
ко
н
тур
а
Полная обработка разомкнутых углов
контура: M98

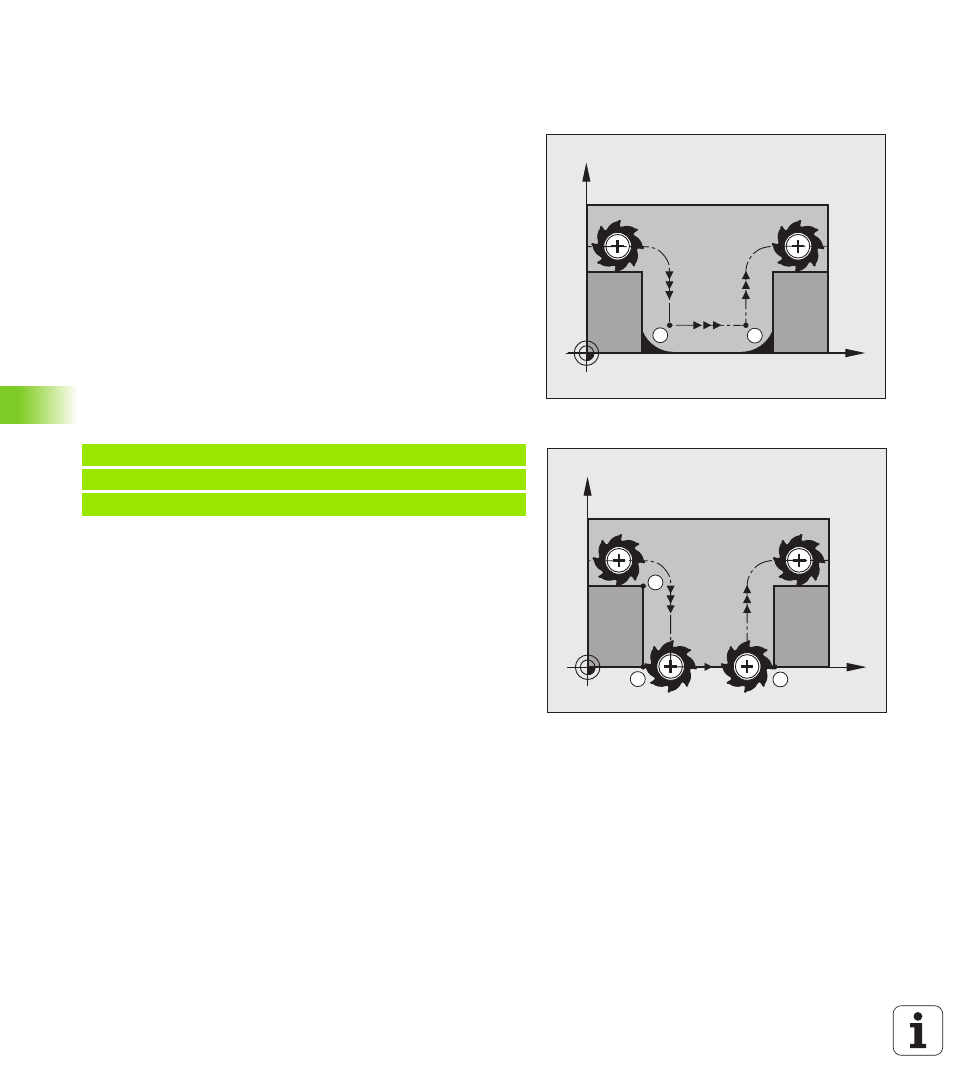

Стандартная процедура
ЧПУ определяет на внутренних углах точку пересечения
траекторий фрезы и начинает перемещать инструмент в новом
направлении, начиная с этой точки.
Если контур разомкнут на углах, это приводит к неполной
обработке:
Процедура работы с M98
С помощью дополнительной функции M98 ЧПУ подводит
инструмент так, чтобы каждая точка контура обрабатывалась:
Действие
M98 действует только в тех кадрах программы, в которых была
запрограммирована M98.
M98 действует в конце кадра.
Примеры NC-кадров
Поочередный подвод к точкам контура 10, 11 и 12:
X
Y
S
S
X
Y
11
12
10
10 L X... Y... RL F
11 L X... IY... M98
12 L IX+ ...
