Для создания магистрали RS-485 используется кабель UTP (неэкранированная витая
пара). Используйте одну пару проводов. Максимальная длинна магистрали не может
превышать 1200 метров. К магистрали можно подключить до 255 модулей. Подключая
модули к магистрали необходимо помнить, что им должен быть назначен
индивидуальный адрес. Адреса не должны повторяться! Запрещается устанавливать
адрес 0 в каком-нибудь модуле. В начале и в конце магистрали RS-485 должны быть
установлены резисторы 100 Ω. Это особенно важно в случае длинной магистрали
и высоких скоростей передачи.
Примечание: В случае возникновения проблем со связью по магистрали RS-485,
соедините
дополнительным
проводом
массы
всех
модулей
и конвертер (pin 5).
4. Считыватель проксимити карт ACCO-USB-CZ
Считыватель проксимити карт ACCO-USB-CZ – это, предназначенный для совместной
работы с конвертером ACCO-USB, считыватель CZ-EMM. Выведенный из считывателя
кабель оборудован на конце разъемом RJ-45, предназначенным для подключения
к гнезду конвертера. Подключение считыватель сигнализирует светодиод конвертера,
обозначенный HEAD.
Подключенный к конвертеру считыватель облегчает работу администратора системы,
позволяя добавлять карты (термин «карта» в настоящем руководстве понимается как
пассивный транспондер, который может иметь форму карты, брелока и т.п.)
пользователям с компьютера с одного места. Кроме того, считыватель может
использоваться для определения неописанных карт и поиска их пользователей.
Двухцветный светодиод в считывателе индицирует:
красным цветом – правильную работу считывателя.
миганием зеленого цвета – ожидание приближения карты.
Зуммер в считывателе сигнализирует:
1 коротким звуком – считывание кода новой карты (добавление карты) или
считывание кода зарегистрированной карты (поиск пользователей по картам).
2 длинными звуками – неизвестную карту (поиск пользователей по картам).

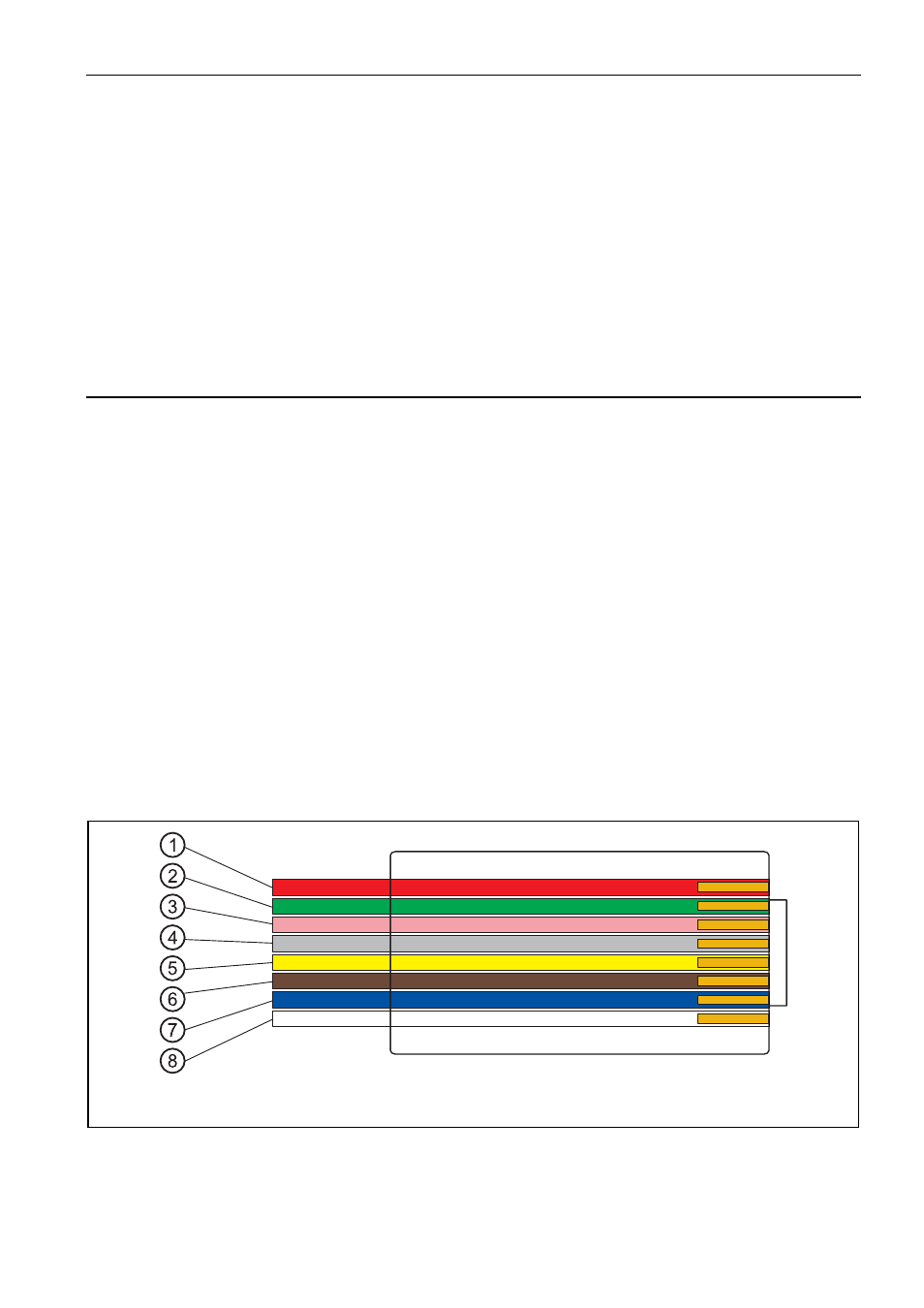

Рис. 3. Последовательность проводов считывателя в разъеме RJ-45 (вид со стороны
контактов).
Пояснения к рисунку 3:
1 – красный провод – питание считывателя
2 – зеленый провод – данные
