4 GPRS-T6 SATEL

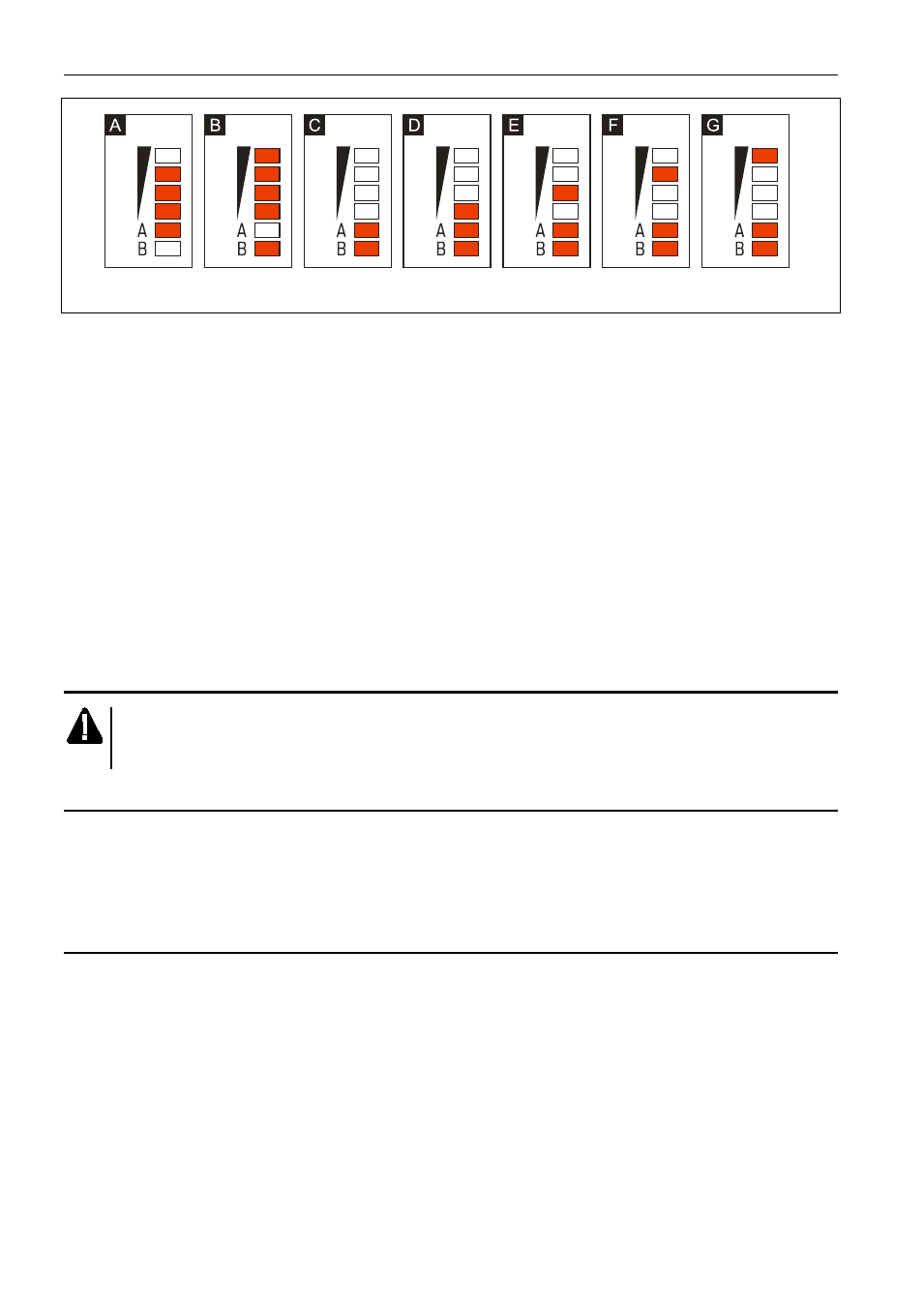

Рис. 3. Примеры светодиодной индикации.
Пояснения к рисунку 3:
Пример A (светодиод A мигает, остальные светодиоды горят) – осуществляется
передача по каналу GPRS; уровень сигнала: 3.
Пример B (светодиод B мигает, остальные светодиоды горят) – отправляется
SMS-
сообщение или модуль звонит (тест связи CLIP); уровень сигнала: 4.
Пример C (светодиоды мигают) – подключение к GSM-сети.
Пример D (светодиоды мигают) – не удалось подключение к GSM-сети; нет SIM-карты.
Пример E (светодиоды мигают) – не удалось подключение к GSM-сети; нет PIN-кода.
Пример F (светодиоды мигают) – не удалось подключение к GSM-сети; неверный
PIN-
код.
Пример G (светодиоды мигают) – не удалось подключение к GSM-сети; карта была
заблокирована после трех очередных попыток применения неправильного
PIN-
кода (необходимо снять блокировку карты с помощью PUK-кода).
3.
Монтаж
Все электросоединения должны производиться только при отключенном
электропитании.
3.1
Расчет потребления токов
На этапе планирования подключения устройств к выходу питания следует помнить, что
сумма токов потребляемых этими устройствами не должна превышать максимального
тока этого выхода, в противном случае необходимо использовать дополнительный
блок питания.
3.2
Кабельная проводка
Для подключения устройств рекомендуется использовать простой неэкранированный
кабель. Выбирайте такое сечение проводов питания, чтобы падение напряжения
питания между блоком питания и питаемым устройством не превысило 1 В по
сравнению с выходным напряжением.
Выполняя кабельную проводку, необходимо помнить о том, чтобы оставить
соответствующее расстояние между проводами низкого напряжения и проводами
питания 220 В AC. Сигнальные провода не должны проводиться параллельно
проводам питания 220 В AC и в их непосредственной близости.
