Руководство по установке
SATEL
25

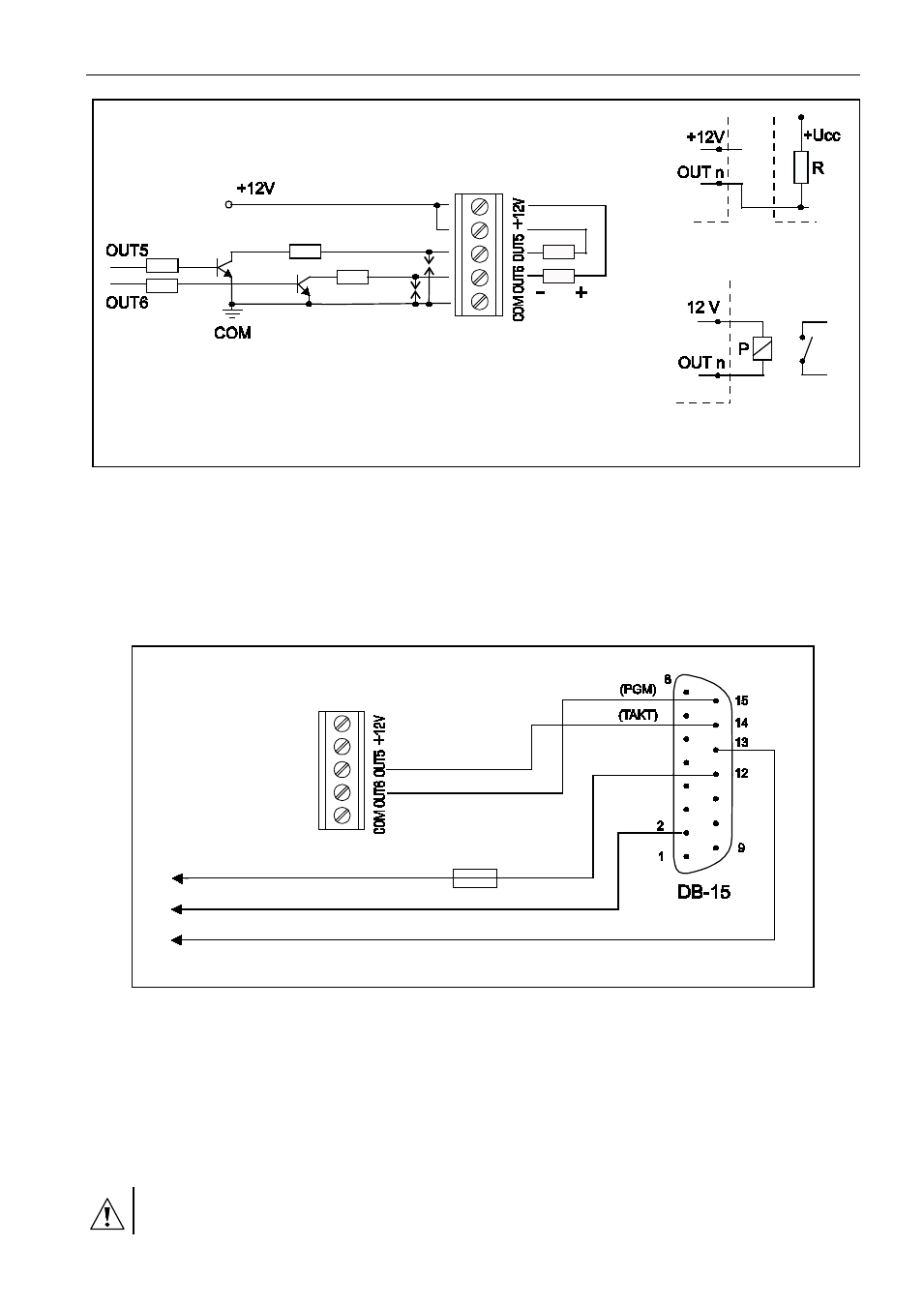

Рис. 13. Схема слаботочных выходов OUT5 и OUT6 и подключение нагрузки.
В случае использования оповещателей со встроенным собственным аккумулятором,
выход OUT4 следует использовать для подключения питания оповещателей,
а слаботочные выходы OUT5 и/или OUT6 использовать для вывода тревожных
сигналов.
Выходы OUT5 и OUT6 могут использоваться для управления реле, включающими
любые оповещатели или другие устройства. Реле допускается подключить прямо
к выходам согласно рис. 13.
Рис. 14. Подключение передатчика NR2-DSC фирмы NOKTON.
Выходы OUT5 и OUT6 могут также использоваться для управления передатчиком
системы радиомониторинга NR2-DSC (система NEMROD – формат PC16OUT)
производства фирмы NOKTON. В таком случае необходимо изменить режим работы
этих выходов, включая соответствующую опцию сервисной функции FS5. В режиме
работы с передатчиком NOKTON выходы используются для передачи данных
о состоянии ПКП (сигнализация тревог из зон, сигнализация пожарных тревог,
сигнализация аварии, сигнализация режима охраны и пр.) и не выполняют задач,
предусмотренных стандартными сервисными функциями.
Подключая к прибору устройства с большим потреблением тока (напр.,
передатчик радиомониторинга), "+" питания этих устройств следует
питание
релейный выход
выход закорачивающий
на масссу
максимальная
нагрузка 50 мА
клеммы
слаботочных
выходов CA-10
предохранитель
250
В/2 A
штепсель передатчика NR2-DSC
к „+” аккумулятора
к клемме AC главной платы
к клемме COM (рядом с клеммой OUT1)
