16 INT-TSI SATEL
от 500 Ω до 15 кΩ. Общее значение сопротивления (R1+R2) не может превысить
15
кΩ. Для резистора R2 можно запрограммировать значение 0. В таком случае
резисторы, используемые в шлейфе 2EOL, должны иметь значение равное
половине значения, запрограммированного для резистора R1 (значение отдельного
резистора не может быть меньше, чем 500 Ω). По умолчанию запрограммированы
следующие значения:
R1 = 1,1 кΩ;
R2 = 1,1 кΩ.
Значение резистора для конфигурации EOL - это сумма значений резисторов
R1
и R2.

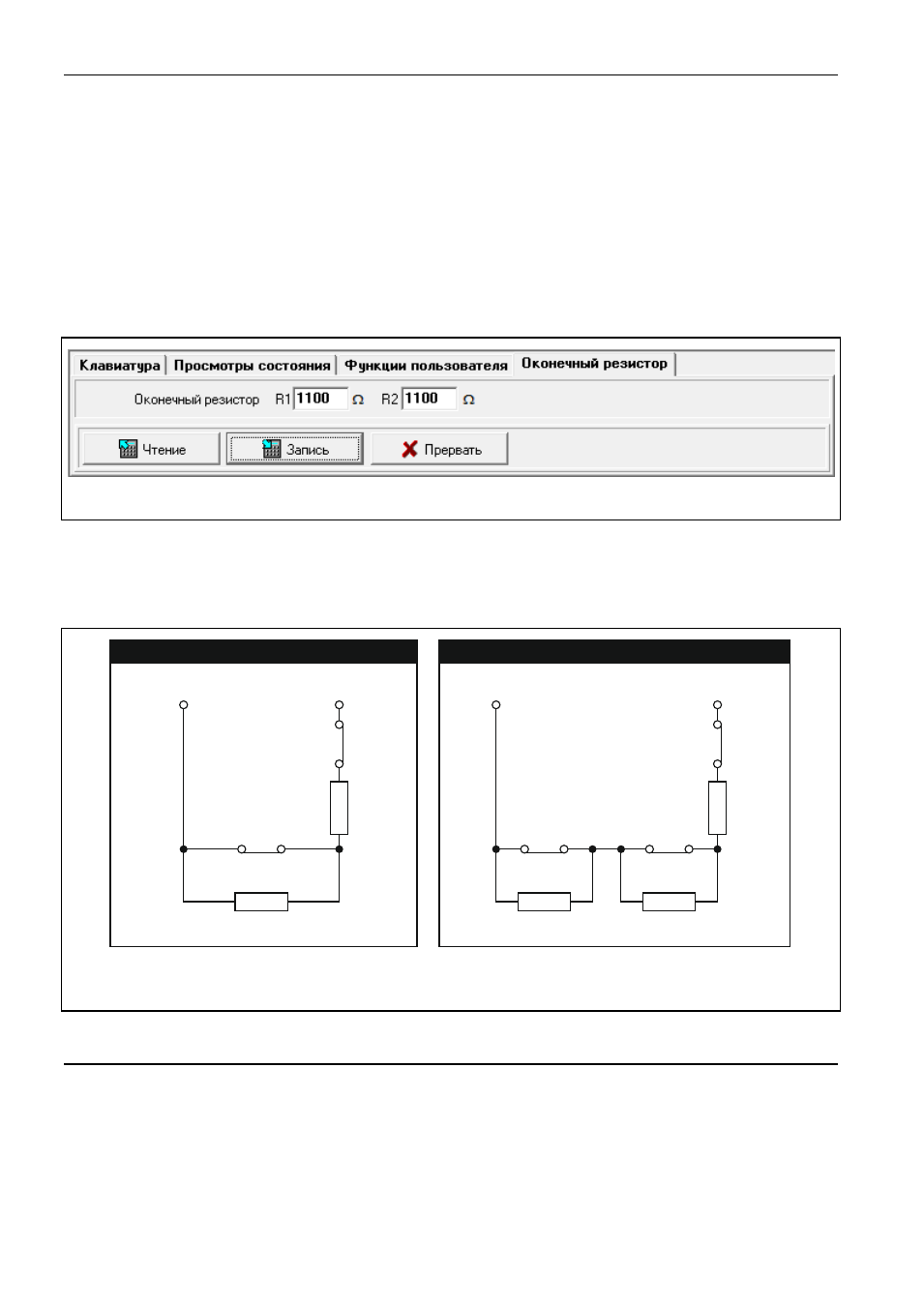

Рис. 10. Закладка «Оконечный резистор» в программе D
LOAD X.
INTEGRA Plus
: параметры оконечных резисторов задаются для зон главной платы.
Автоматически такие же параметры будут запрограммированы и для зон
в клавиатурах, для которых можно запрограммировать значение оконечных
резисторов. В связи с этим закладка «Оконечный резистор» недоступна.
2EOL/NC
Z COM
R1
R2
A
T
3EOL/NC
Z COM
R1
R2
A
T
R3
M
Рис. 11. Нумерация оконечных резисторов (для извещателей «NO» она идентична).
T –
тампер. A – тревога. M – экранирование.
9.2
Экспорт данных системы с помощью программы DloadX
Программа D
LOAD X
позволяет экспортировать файл с данными системы с целью
создания интерфейса пользователя в программе TSI B
UILDER .
Файл содержит:
• названия групп (разделов), зон, выходов и модулей расширения;
• данные пользователей;
• историю событий;
• настройки модуля (модулей) ETHM-1.
